200mm量程金属板材快速定位标记工具

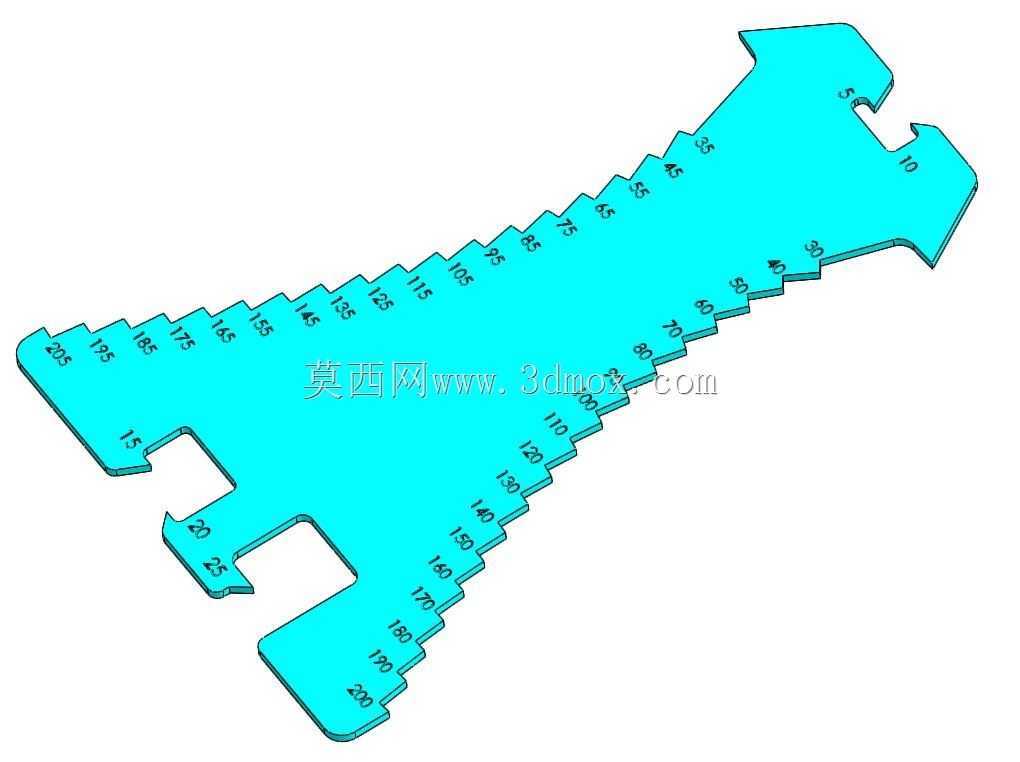

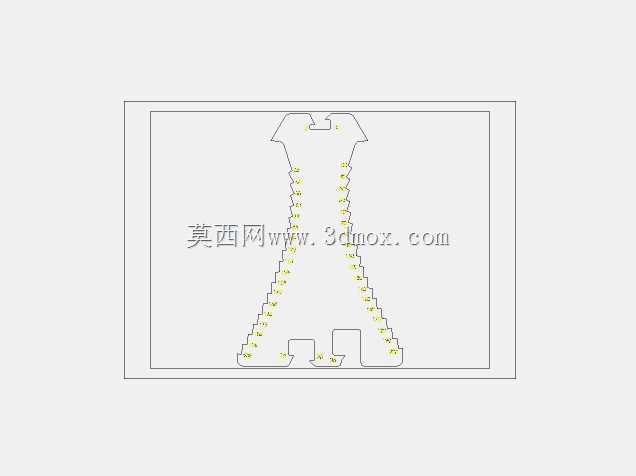

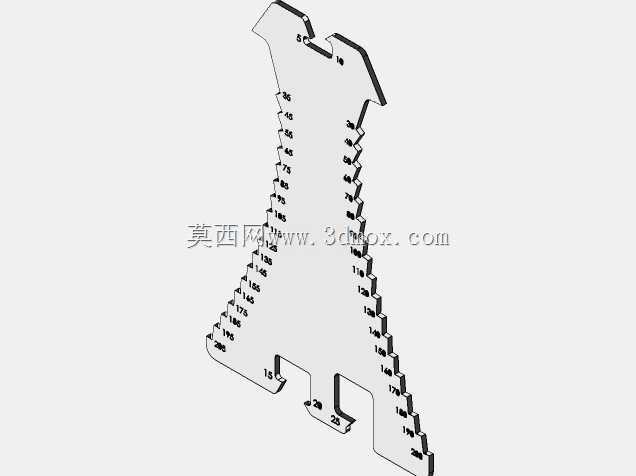

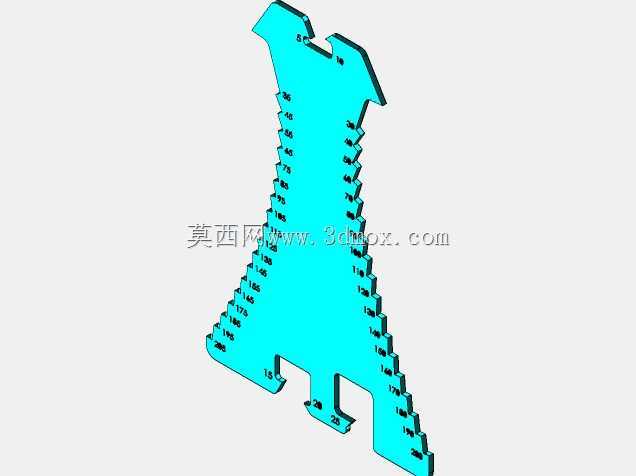

　　在钣金加工、金属型材裁切、小件五金预制的现场作业环节里，很多一线操作师傅都遇到过批量标记尺寸效率低、反复核对刻度容易出现累计误差的问题，尤其是针对200mm量程内的等距标记、分段裁切定位，传统钢卷尺配合划针的操作方式，不仅需要反复对齐基准边，遇到带异形缺口的型材还容易因为尺身悬空出现读数偏差，这款标记工具就是针对这类现场痛点做的结构优化。从实际使用逻辑来看，工具整体采用一体化平板式结构，没有多余的活动零部件，日常使用中不需要额外校准，靠自身的型面卡位就能完成基准对齐。工具的量程覆盖5mm到200mm的常用加工尺寸段，每一个刻度卡位都做了对应尺寸的缺口设计，操作时只需要将工具的基准边贴紧金属板的侧边，

　　对应的刻度缺口位置就是需要标记的点位，划针顺着缺口边缘就能直接划出定位线，不需要反复挪动尺身读数，单块板材的标记效率相比传统方式能提升六成以上，尤其适合小批量多批次的钣金下料、型材预加工场景。设计阶段特意考虑了现场使用的磨损问题，所有刻度卡位的边缘都做了等强度的圆角过渡，避免长期与划针、金属板材摩擦出现尖角崩缺，导致标记精度下降；工具上预留的两个异形卡位槽，是专门针对现场常见的带折边、带凸台的型材设计的，遇到这类非平面的板材，不需要额外垫高尺身，直接通过卡位槽避开凸台结构就能保持尺身与板材表面完全贴合，不会出现尺身倾斜导致的尺寸偏差。从安装边界和适配场景来看，工具本身为薄型平板结构，厚度适配常规激光切割的加工公差，

　　既可以直接手持操作，也可以通过侧边的定位孔临时固定在工作台面上，配合定位挡块完成批量板材的快速标记；整体外形为斜向延伸的尺身结构，相比传统直条尺，操作时手部握持区域远离标记划线区域，不会遮挡划针的行进路线，也能避免划线过程中划针划伤手部的安全隐患。针对不同材质的加工场景，工具的刻度标识采用凹刻成型的方式，不会因为长期摩擦、接触切削液出现标识脱落的问题，哪怕是在油污较重的冲压车间、焊接预制现场，只需要擦拭干净尺身表面就能清晰识别刻度位置，不需要额外做标识防护。在结构细节上，每个刻度卡位的深度都经过反复验证，既保证划针有足够的导向行程不会滑出缺口，又不会因为缺口过深导致工具整体刚性下降，哪怕是针对1mm以下的薄金属板标记，

　　也不会因为尺身受力变形出现卡位错位的问题；工具两端的异形凸台结构，除了作为量程端点的定位基准，还可以临时作为小规格螺母、垫片的快速尺寸比对卡规，现场作业时不需要额外更换量具就能完成小零件的尺寸核验，减少工具切换的辅助时间。很多现场加工的误差其实都出在基准对齐的环节，这款工具的基准边做了整段的直角精加工，贴紧板材侧边时没有缝隙，哪怕是有轻微毛边的裁切板材，只需要稍微施加压力就能让基准边与板材完全贴合，从根源上减少基准偏移带来的标记误差；针对5mm、10mm这类常用的小尺寸标记位，特意做了加宽的缺口设计，方便划针快速对准，应对密集标记的作业需求时也不会出现点位混淆的问题。
