矿用螺旋砾石冲洗设备结构设计

　　在砂石骨料生产、矿山选矿、基建工程骨料预处理的作业场景中，砂石原料夹带的泥土、石粉、杂质会直接影响后续混凝土配比强度、选矿精矿品位，螺旋砾石冲洗设备正是针对这类湿法制砂、矿石洗选环节开发的核心处理装备。不同于轮斗式洗石设备对大粒径砾石的处理局限，该设备采用倾斜布置的长槽体结构，槽体内部设置连续螺旋推送叶片，能够在槽内充水形成紊流洗选环境的同时，持续将沉降在槽底的洁净砾石向出料端推送，含泥污水则从槽体低位的溢流口排出，完成砾石的清洗、分级、输送一体化作业。

　　从结构设计逻辑来看，该设备的槽体采用分段焊接的箱型结构，进料端设置加宽的受料斗，能够直接承接上游破碎筛分设备的来料，避免砾石下落冲击造成槽体变形；槽体倾斜角度设置为18度，这个角度是经过多场景作业验证的最优区间，既能够保证槽内洗选水位的有效深度，让砾石在槽内有足够的停留时间完成搓洗，又不会因为倾角过大导致砾石下滑、清洗不充分，同时也能控制设备整体的安装高度，降低配套土建的成本。螺旋轴作为核心工作部件，采用空心轴搭配分段耐磨叶片的设计，叶片表面堆焊耐磨层，能够承受砾石长期摩擦带来的损耗，空心轴结构则在保证整体扭转强度的前提下，降低了设备自重，减少了驱动端的负载。驱动端设置在设备高位的出料侧，采用减速电机直连的传动方式，传动链路短、维护点少，出料端的螺旋轴端部设置防护网罩，避免运转过程中人员误触，也能防止大块砾石卡入传动部位造成设备故障。

　　设备的支撑结构采用型钢焊接的桁架式支腿，支腿与槽体底部采用螺栓连接加焊接的双重固定方式，能够承受槽体内满料、满水状态下的总载荷，同时桁架结构的抗振性能更好，设备长期运转过程中不会出现支腿变形、焊缝开裂的问题。从安装边界来看，该设备公称长度为5米，螺旋叶片直径60厘米，单台设备每小时能够处理300吨的砾石物料，安装时需要在进料端预留足够的来料衔接空间，出料端需要配套皮带输送机承接清洗完成的砾石，设备低位侧需要预留污水排放的沟渠，连接污水处理循环系统。在实际选型应用中，该设备可以搭配振动筛、破碎机组成完整的砂石骨料生产线，也可以单独用于矿山采出矿石的表面洗矿作业，去除矿石表面的黏结泥土，提升后续破碎、分选环节的作业效率。

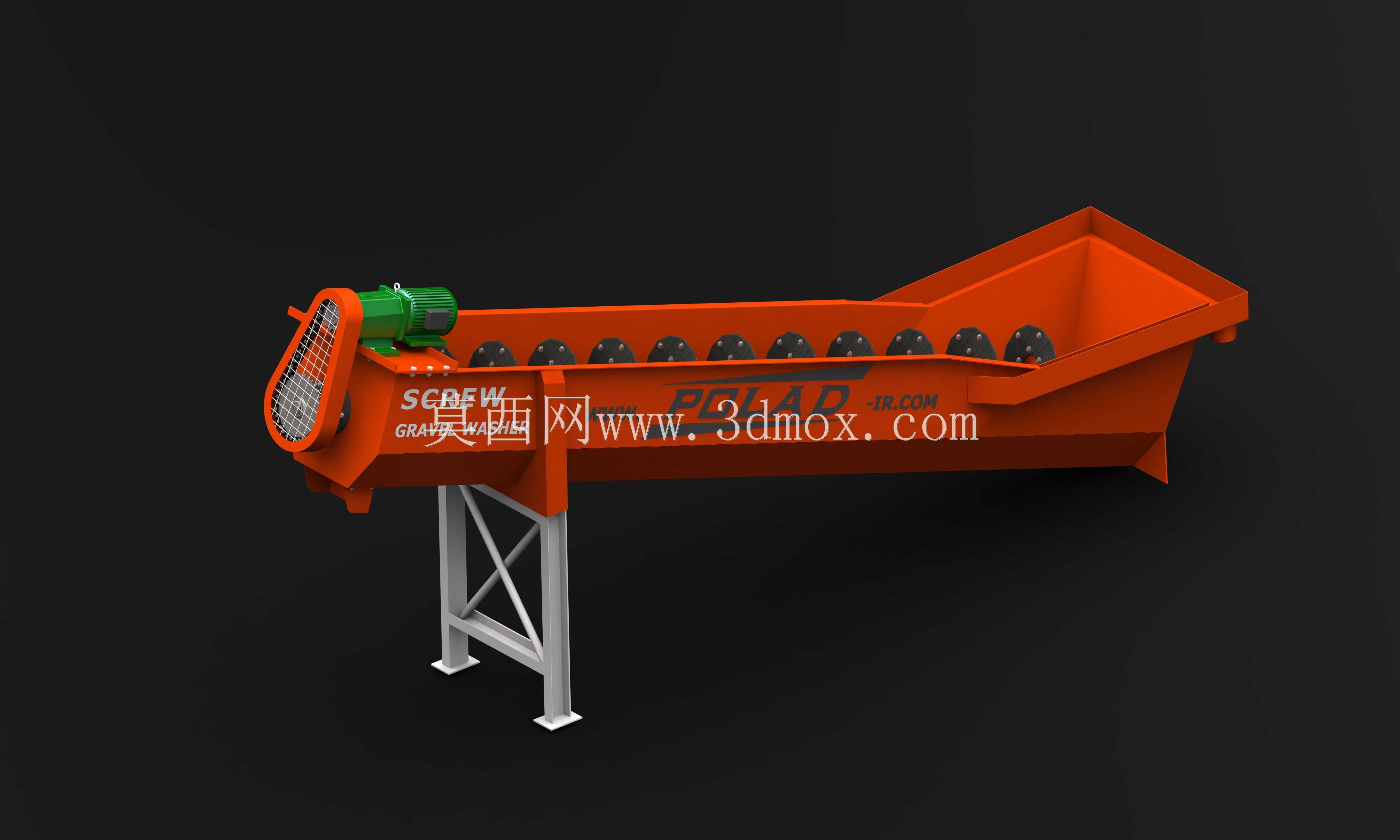

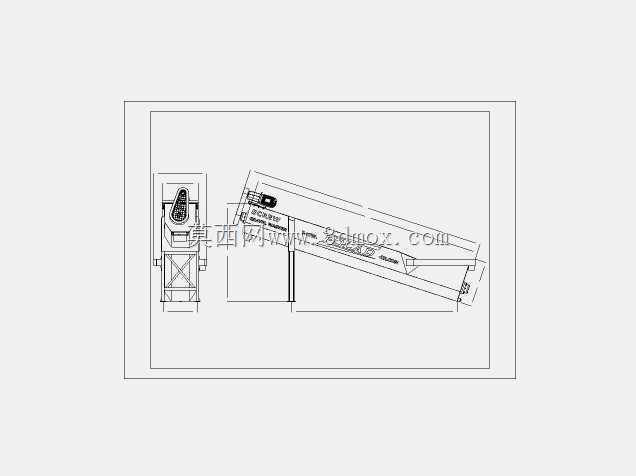

　　在三维建模过程中，该模型完整还原了设备的所有结构细节，包括槽体的加强筋布置、螺旋叶片的螺距参数、支腿的连接节点、驱动电机的安装位置，能够直接用于生产线布局仿真、设备安装指导、结构优化改型的参考。不同于简化的概念模型，该模型的所有尺寸都匹配实际工程应用的参数，槽体的壁厚、叶片的厚度、支腿的型钢规格都按照实际设备的制造标准设置，在进行生产线三维布局时，可以直接导入模型校验设备之间的衔接尺寸，避免现场安装出现干涉问题。针对不同作业场景的改型需求，设计人员可以在该模型基础上调整螺旋轴长度、槽体宽度、驱动功率，快速衍生出不同处理能力的机型，大幅缩短改型设计的周期。在实际作业过程中，该设备的运转稳定性强，易损件更换方便，螺旋叶片磨损后可以单独更换分段叶片，不需要整体更换螺旋轴，降低了设备的后期维护成本，洗选过程中通过螺旋叶片的持续翻动、搓揉，能够有效剥离砾石表面的黏结杂质，清洗后的骨料含泥量能够满足高标号混凝土、精品砂石的生产要求。
