小型水平皮带输送设备结构设计

　　在轻工装配、电子零部件分拣、食品包装后段、小型五金件加工流转这类生产场景里，短距离水平工位间的物料转运一直是产线布局里最容易被忽略却直接影响节拍的环节，这款带式输送结构就是针对这类1-3米跨度的工位衔接需求做的设计，没有冗余的复杂功能，完全围绕常规散件、盒装工件的平稳输送做结构优化。从实际落地的安装边界来看，这款输送设备的机架采用标准矩形钢管焊接成型，整体宽度控制在500mm区间，输送面有效宽度为400mm，常规选型长度可覆盖1000mm到2500mm的区间，支脚采用带防滑减震脚垫的可调结构，调节行程为±50mm，能够适配车间地面存在3mm以内高低差的安装场景，不需要额外做地面找平处理，机架两侧设置高度100mm的挡边，

　　能够避免输送过程中尺寸小于100mm的工件从侧边滑落，挡边采用螺栓固定在机架侧梁上，磨损后可单独拆卸更换，不需要整体拆解机架。驱动端的设计没有采用传统的轴装式减速机直连结构，而是将减速电机通过安装座固定在机架进料端的侧方，通过链轮链条将动力传递到主动辊筒，这种布局的好处是电机不会突出在输送线的端部正前方，在产线对接其他设备的时候，端部的安装间隙可以压缩到20mm以内，不会出现工件在两台设备衔接处卡滞的问题，主动辊筒采用表面滚花处理，增大和皮带之间的摩擦力，避免重载启动时出现皮带打滑的情况，从动辊筒设置在出料端，两端配备张紧调节结构，调节螺栓采用M10的细牙螺纹，张紧行程为80mm，既能够补偿皮带长期运行后的拉伸变形，

　　也能在更换皮带的时候快速放松辊筒，不需要拆解其他结构部件。皮带选用的是3mm厚的黑色PVC材质，表面平整无纹路，适合输送底部平整的盒装、盘装工件，如果是输送有防滑需求的散件，也可以直接更换为花纹带，机架的中间段每隔300mm设置一根直径20mm的无动力托辊，托辊两端采用深沟球轴承支撑，转动阻力小，能够避免皮带在承重状态下出现下凹变形，保证输送面的平面度误差控制在每米2mm以内，不会因为输送面倾斜导致工件偏移。这款设备的设计思路完全围绕易维护、易改造的方向展开，所有的连接螺栓都采用外露设计，日常检修的时候不需要拆除外罩就能完成紧固件的复紧，电机的安装座预留了两个备用安装孔，如果后续需要调整输送速度，

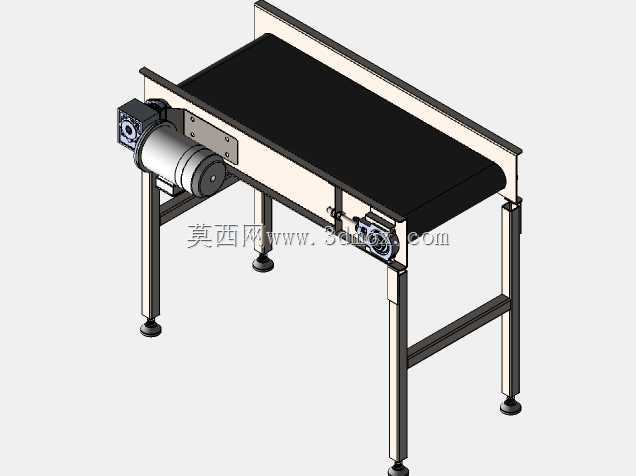

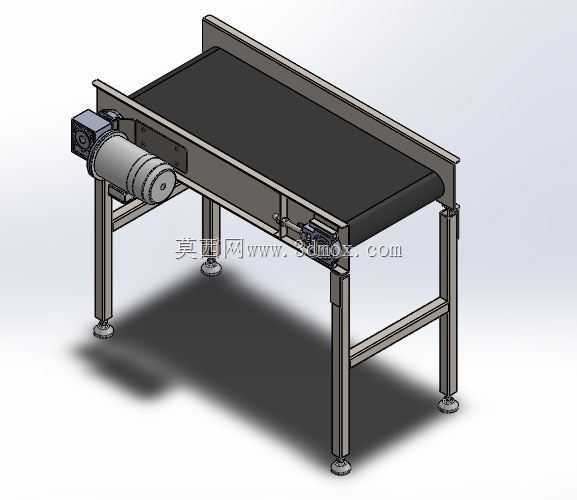

　　更换不同减速比的电机时不需要重新在机架上钻孔攻丝，机架的侧梁上预留了T型槽，后续如果需要加装光电传感器、挡停机构、导向条这类附件，可以直接通过T型螺栓固定，不需要对机架做二次焊接加工。在实际使用场景里，这款输送设备既可以单独作为两个工位之间的工件转运载体，也可以多台拼接组成更长的输送线，单台设备的额定承重为50kg每米，输送速度可以通过更换链轮或者搭配调速电机在0.1m/s到0.5m/s之间调整，能够匹配大部分轻工制造行业的产线节拍，设备运行时的噪音控制在60分贝以内，适合在装配车间、包装车间这类对环境噪音有要求的场景使用，支脚的脚垫采用橡胶材质，既能够减震，也不会划伤车间的环氧地坪，安装时只需要按照布局位置摆放，调整好支脚高度保证输送面水平，接通电源就可以投入使用，不需要做复杂的地基固定。从结构建模的角度来看，这款模型把所有的零部件都做了独立的建模处理，包括每个螺栓、轴承、辊筒、支脚的细节都完整还原，没有做简化的特征合并，不管是用来做产线布局的方案演示，还是拆解零件做加工图纸的深化设计，都能够直接复用模型里的尺寸参数，不需要重新测绘结构，模型里的装配关系完全按照实际装配顺序做了约束，转动部件都设置了对应的自由度，能够直接做运动仿真，模拟皮带运行、张紧调节的实际动作，方便设计人员验证结构的干涉情况。
