160mm固定拨叉式工业脚轮结构设计

　　在工业物流周转、生产车间设备移位、仓储货架移动等场景中，脚轮作为直接接触地面的承载行走部件，其结构可靠性直接决定了整套移动系统的使用体验与寿命。这款固定拨叉结构的160mm直径脚轮，针对固定工位的重载移动需求设计，区别于万向脚轮的转向功能，固定结构可在设备定位后提供更稳定的支撑，避免非预期的滑移偏移，适配不需要频繁转向、仅需沿直线方向短距离移位的设备安装场景，比如重型工作台、固定式工装架、生产线旁的中转料架等场景都能见到这类结构的应用。

　　从功能特性来看，这款脚轮额定承载能力可达350kg，轮体采用铝轮毂搭配天然橡胶胎面的组合结构，橡胶胎面硬度控制在65-67邵氏A区间，这个硬度区间的橡胶既可以保证足够的承载刚性，避免重载下胎面过度形变导致滚动阻力陡增，又能保留合适的弹性，在经过车间地面的焊缝、细小凸起、地坪缝隙时可以有效缓冲震动，减少对上方承载设备的冲击，同时天然橡胶材质的胎面在环氧地坪、水泥地面、水磨石地面等常见工业地面上滚动时，不会留下难以清理的黑印，也能降低滚动过程中的噪音，适配车间内对作业噪音有一定要求的生产环境。轮毂采用铝合金材质，相比传统的塑料轮毂，铝制轮毂的抗冲击性能更强，在遇到路面磕碰、瞬时过载时不会出现轮毂碎裂的问题，同时铝合金的自重更轻，能降低脚轮自身的重量负担，也具备不错的防锈能力，在潮湿的车间环境下也不会出现锈蚀卡滞的问题。轮体内部配置两个滚珠轴承，相比普通的轴套结构，滚珠轴承的滚动摩擦系数更低，推动重载设备时更加省力，同时双轴承的支撑结构可以让轮体的转动更加平稳，避免单侧受力导致的轮体偏磨，延长脚轮的整体使用寿命。

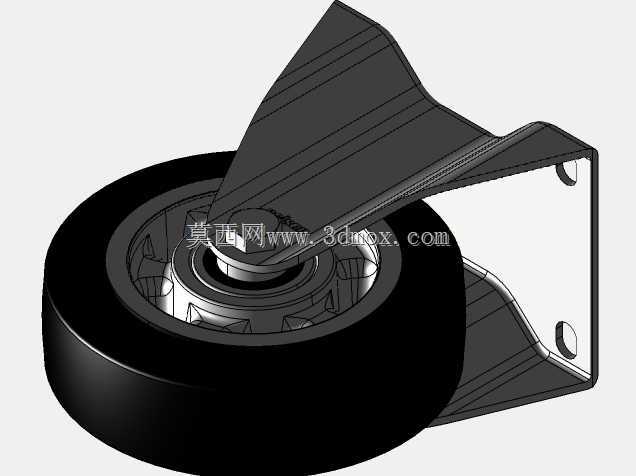

　　设计思路上，这款脚轮采用固定拨叉式的安装支架，支架为钣金冲压成型的一体式结构，拨叉部分直接包裹轮体上部，安装面为平板式结构，预留两个固定安装孔，安装时可以直接通过螺栓将支架固定在设备底部的安装梁上，安装方式简单可靠，不需要额外的转接配件。固定结构的支架相比万向支架，省去了转向回转的结构，整体结构强度更高，在承受冲击载荷时，支架的受力路径更直接，不会出现转向结构部位的应力集中问题，更适合重载场景下的固定支撑使用。支架的边缘做了折边加强处理，在不增加板材厚度的前提下提升了支架的整体刚性，避免重载下支架出现张开变形导致轮体卡滞的问题。胎面与轮毂之间采用压合固定的方式，保证轮体滚动时胎面与轮毂之间不会出现相对滑动，避免长期使用后胎面脱层的问题。

　　从尺寸与安装边界来看，这款脚轮的轮体直径为160mm，这个直径的轮体在滚动时，遇到地面上的小尺寸障碍物时，越障能力比小直径脚轮更强，比如地面上5mm左右的线缆、地坪接缝的凸起，都可以轻松通过，不会出现轮体被卡住需要人工抬动的情况。安装时需要注意，支架安装面的孔位间距要与设备底部的安装梁预留孔位匹配，安装后脚轮的最低点到设备安装面的高度要保持一致，四个脚轮的安装高度差需要控制在1mm以内，避免出现个别脚轮悬空不受力，导致其他脚轮过载的问题。固定拨叉的朝向需要与设备的移动方向保持平行，保证轮体滚动方向与移位方向一致，避免出现轮体侧滑的问题。在选型搭配时，单台设备配置四个该款脚轮的情况下，整体设备的总重量建议控制在1100kg以内，预留一定的安全系数，应对地面不平整带来的瞬时过载，避免脚轮长期处于满负载状态缩短使用寿命。日常使用中需要定期清理胎面嵌入的金属切屑、杂物，避免硬物扎入胎面导致胎面破损，同时定期检查轴承的润滑状态，保证轮体转动顺畅，检查支架固定螺栓的紧固情况，避免螺栓松动导致脚轮脱落。
