75mm固定拨叉式FDPE工业脚轮结构

　　在轻载工业输送、工装周转、小型设备移动的场景里，固定脚轮是承担定向行走支撑的核心部件，这款75mm规格的FDPE固定拨叉脚轮，针对60kg级的静载与动载需求做了针对性的结构适配，区别于万向脚轮的转向功能，固定款脚轮的核心作用是保障设备沿直线行进的稳定性，避免行走过程中出现不必要的偏摆，在短距离周转的工装车、小型货架、台式轻型设备的底部配置时，通常搭配2只固定脚轮加2只万向脚轮的组合，既可以保证推行过程中的方向可控，也能在停靠时借助固定结构的刚性支撑减少滑移风险。

　　从结构设计逻辑来看，这款脚轮采用PP材质轮毂搭配TPE胎面的组合，轮毂部分做了加强筋结构来承载径向载荷，避免轮体在受压时出现形变开裂，TPE胎面的邵氏硬度控制在75HA区间，既可以保证在环氧地坪、水泥地面、瓷砖地面等常见工业地面行走时不会留下压痕，也能缓冲地面微小凸起带来的振动，降低推行时的噪音，适配车间内低噪音作业的环境要求。轮体内部采用普通轴承结构，兼顾转动顺滑度与成本控制，针对轻载场景下的使用频次，轴承的游隙做了适配调整，既不会因为间隙过大出现轮体晃动，也不会因为间隙过小导致转动卡滞。

　　支架部分采用固定拨叉式结构，顶部的安装底板做了四个长圆形安装孔，这类孔位设计可以适配一定范围内的安装孔距偏差，降低安装时的对位难度，安装时可以根据设备底部的安装螺孔位置微调脚轮的固定位置，不需要额外扩孔或者调整设备底部的焊接螺母位置。拨叉支架的侧板做了折弯加强处理，在轮轴安装位置做了翻边强化，避免轮轴受侧向力时出现支架变形，轮轴采用螺栓加防松螺母的锁紧结构，长期使用过程中不会因为振动出现螺母松脱，保障轮体不会从支架中脱出。

　　从安装边界尺寸来看，轮体直径75mm的规格，对应的安装高度控制在适配小型设备的区间，不会因为脚轮高度过高导致设备整体重心抬升过多，影响设备放置的稳定性，胎面宽度适配轻载场景的接地比压要求，在额定载荷下接地压强不会超过普通工业地坪的承压阈值，避免长期静置时压坏地面涂层。固定支架的转向限位结构是和底板一体冲压成型的，没有额外的焊接点位，减少了焊接变形带来的支架垂直度偏差，保障轮体和安装面的垂直度，避免行走时出现轮体偏磨的问题。

　　在实际选型应用中，这类固定脚轮常被用在电子车间的周转车、实验室小型设备支架、仓储轻型货架、商用展示设备的底部，因为固定结构的行走阻力比万向脚轮更低，长距离直线推行时更加省力，搭配万向脚轮使用时，转向操作只需要控制万向端的方向，固定端可以保持稳定的行进轨迹，不会出现万向脚轮全配置时容易出现的方向飘移问题。胎面的TPE材质还具备一定的耐油污特性，在机加工车间的轻度油污环境下使用时，不会因为接触少量切削液出现胎面溶胀变硬的问题，适配多数普通工业场景的使用环境，不需要额外做特殊的材质定制。

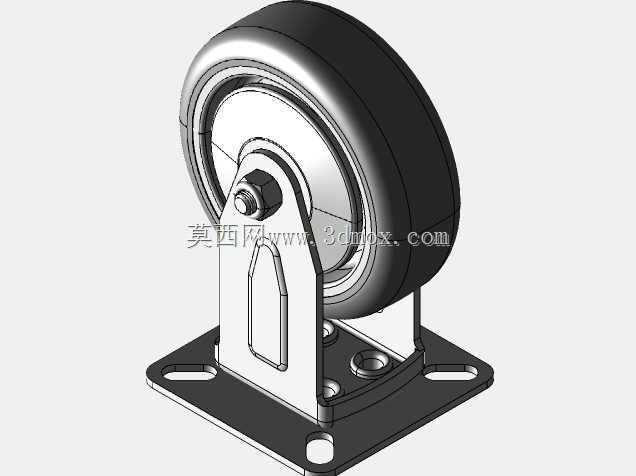

　　建模过程中针对支架的折弯圆角、轮体的配合间隙、安装孔的位置公差都做了1:1的还原，轮体和支架之间的转动间隙按照实际装配要求预留，既可以保证转动顺畅，也不会出现过大的旷量，安装底板的厚度、拨叉侧板的厚度都按照实际冲压件的料厚设置，还原真实零件的刚度表现，方便设计人员在做设备整体布局时直接调用，核对安装空间、干涉距离、支撑高度等参数，不需要额外调整尺寸比例。
