200mm承载型固定结构工业脚轮结构设计

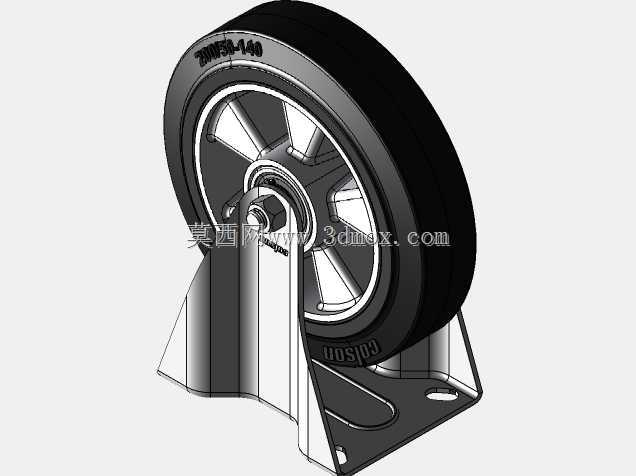

　　在仓储物流周转设备、重型工业工装台架、固定式生产工位辅具的底部支撑场景中，固定脚轮是承担设备静态承载与短距移位支撑的核心部件，这类部件不需要具备转向功能，重点保障承载稳定性、滚动顺畅度与安装连接可靠性，避免设备移位过程中出现轮体偏摆、支架形变、胎面脱层等失效问题。这款200mm规格的固定脚轮，在设计阶段首先锚定400kg单轮额定承载的核心指标，从轮体结构、支架构型、安装接口三个维度做匹配性校核，没有冗余的装饰性结构，所有构型都服务于实际承载与滚动需求。轮体部分采用铝轮毂搭配黑色天然橡胶胎面的组合，铝轮毂的辐条采用等距分布的加强构型，在控制整体重量的前提下保障轮毂的径向抗形变能力，避免重载下轮毂出现辐条断裂、轴孔形变的问题；

　　橡胶胎面的硬度控制在65-67邵氏A区间，这个硬度区间的胎面既可以在环氧地坪、水泥地坪、钢板地坪等常见工业地面上滚动时保持足够的抓地力，减少滚动过程中的震动传导，又不会因为胎面过软导致重载下滚动阻力过大，或是长期静置出现胎面永久压痕。固定拨叉支架采用钢板冲压成型的一体式构型，两侧支撑板对称分布，与轮体轴心的配合位置做了翻边加强处理，减少轴孔位置的应力集中，支架底部的安装板采用矩形平板构型，预留了对应规格的安装通孔，安装时可以通过螺栓直接与设备底部的安装面锁紧，不需要额外加工转接件，安装边界的孔位间距、板件厚度都匹配常规工业设备的脚轮安装通用尺寸，替换适配性较强。设计过程中针对固定脚轮的受力特性做了结构优化，

　　因为固定脚轮仅沿直线方向滚动，不需要设置回转支撑结构，所以支架与安装板之间采用刚性连接，没有转向间隙，设备推行过程中不会出现方向虚位，直行稳定性远优于同规格的万向脚轮，适合用在不需要频繁转向、仅需沿固定路线短距移位的重型设备上，比如生产线旁的固定式物料周转架、重型工具柜、焊接工装台等场景。轮体的轴心位置采用标准直径的轴孔配合设计，配套的轴套可以减少滚动过程中的摩擦损耗，长期使用后仅需更换轴套即可维护，不需要整体更换轮组，降低后期运维成本。胎面与轮毂之间采用硫化粘接工艺，粘接面做了滚花纹理处理，提升粘接强度，避免重载滚动时胎面与轮毂发生相对滑动甚至脱胶分离。支架的表面做了防锈处理，适配车间内多粉尘、偶尔有切削液溅落的使用环境，

　　不会因为短期锈蚀导致支架强度下降。从安装边界来看，这款脚轮的整体安装高度、安装板尺寸、轮体回转半径都做了精准控制，安装后设备底部的离地间隙符合工业设备的通用安全要求，不会因为轮体尺寸过大导致设备重心过高，也不会因为尺寸过小导致离地间隙不足，在过地面接缝、小型障碍物时不会出现卡滞。在实际选型应用中，这类固定脚轮通常会和同规格的万向脚轮搭配使用，一般在设备的固定端安装两个固定脚轮，操作端安装两个带刹车的万向脚轮，兼顾直行稳定性与转向灵活性，单轮400kg的承载能力可以满足绝大多数中型工业设备的总承载需求，不需要额外加大轮径来提升承载，避免占用过多设备底部的安装空间。建模过程中对所有配合面的公差做了匹配设定，轴与轴孔的配合采用间隙配合公差，保障轮体转动顺畅无卡滞，支架安装板的孔位采用位置度公差约束，避免现场安装时出现孔位对不上的问题，胎面的花纹做了简化处理，既保留实际胎面的防滑纹理特征，又不会因为纹理过细导致后续工程出图、装配干涉检查时出现不必要的计算量。
