125mm固定型工业脚轮结构设计

　　在车间物流周转、轻型设备移位、工装台架移动这类日常工业场景里，脚轮是看似不起眼却直接影响作业效率的核心部件，很多一线运维和结构设计人员都遇到过脚轮选型不当导致的推行卡滞、轮面脱胶、支架变形问题，这款125mm规格的固定脚轮，就是针对中轻载定点移位场景做的结构优化设计。从实际使用场景来看，这类固定脚轮多用于不需要频繁转向的设备底部，比如生产线旁的固定工位料架、重型工具柜、固定式焊接工装台、车间短途转运的托盘底座，搭配同规格万向脚轮使用时，既能保证直行推行的稳定性，又能通过万向端实现转向控制，避免全万向轮带来的直行跑偏、转向过度问题。

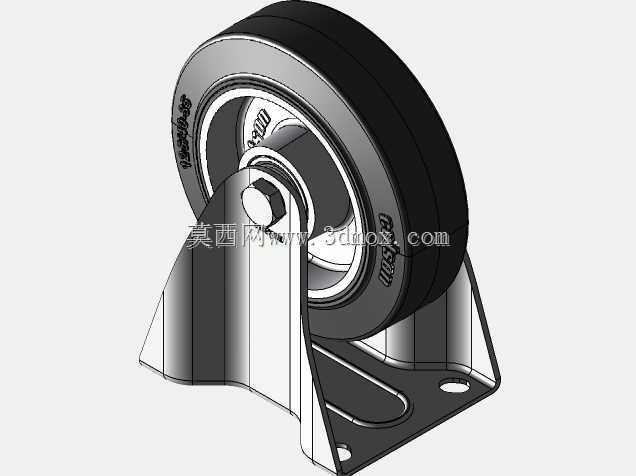

　　从功能特性上看，这款脚轮的轮体采用铝轮毂搭配天然黑色橡胶胎面的组合，铝轮毂的结构强度远高于普通塑料轮毂，在150kg额定承载下不会出现轮毂开裂、轴孔变形的问题，同时铝材质的自重较轻，不会给设备增加过多额外负载；橡胶胎面的硬度控制在邵氏65-67度区间，这个硬度区间的胎面既能在环氧地坪、水泥地面、钢板地面上保持足够的抓地力，推行时不会出现打滑，又能过滤地面微小凸起带来的震动，避免设备上搭载的精密工装、量具因为震动出现精度偏移，同时橡胶材质不会划伤车间环氧地坪，减少厂区地面维护成本。固定拨叉的支架采用钢板冲压成型后做表面防锈处理，安装底板开有标准长圆形安装孔，适配市面上多数设备底部的通用安装孔位，不需要额外打孔改孔就能直接替换同规格旧脚轮，降低运维替换的时间成本。

　　设计思路上，这款固定脚轮没有做多余的冗余结构，所有结构都围绕承载稳定性和耐用性展开：轮体内部采用双滚珠轴承结构，相比普通轴套结构，滚动阻力更小，推行时更省力，长期使用也不会出现轴套磨损导致的轮体晃动问题；拨叉与轮轴的连接位置做了加厚翻边处理，避免长期承载后轴孔位置出现应力开裂；固定支架的折弯角度经过反复校核，保证轮体转动时不会和支架产生干涉，同时支架的离地间隙经过优化，在经过车间常见的10mm以内地面接缝、小门槛时不会出现支架刮地的问题。

　　从安装边界和尺寸参数来看，这款脚轮的轮径为125mm，这个轮径属于工业脚轮里的中号规格，相比更小的100mm轮径，越障能力更强，能轻松通过车间地面的电缆槽盖板缝隙、地面微小凸起，相比150mm以上的大轮径，安装高度更低，不会过度抬高设备整体重心，避免设备因为重心过高出现侧翻风险；安装底板的孔位间距符合行业通用安装标准，固定安装后支架不会出现松动偏移，轮体的转动间隙控制在合理范围，不会出现轴向窜动；额定承载150kg的参数设定，覆盖了绝大多数车间轻型设备、料架的单轮承载需求，单只脚轮的安全冗余系数达到1.5倍，即使出现短时过载也不会出现结构损坏。

　　在实际选型搭配时，这类固定脚轮通常布置在设备的固定端，也就是推行方向的后端，前端搭配同规格带刹车的万向脚轮，需要定点停靠时踩下万向轮的刹车就能实现整机固定，直行时固定端的脚轮能保持行进方向不偏移，转向时只需要通过前端万向轮调整方向，操作手感比全万向轮配置更稳定，尤其适合长距离直行转运的场景，能减少操作人员反复修正方向的工作量。很多设计人员在选型脚轮时容易忽略轮面硬度和地面材质的匹配，这款邵氏65-67度的橡胶轮面，不管是在光滑的环氧地坪还是粗糙的水泥地面都能适配，不会出现硬轮面在光滑地面打滑、软轮面在粗糙地面过度磨损的问题，同时橡胶材质的静音效果较好，在车间作业时不会产生过大的推行噪音，改善车间作业环境。
