200mm承载型万向旋转脚轮结构设计

　　在工业物流周转、车间设备移位、商用展具移动等场景中，脚轮作为直接接触地面的承载移动部件，其结构可靠性直接决定了配套设备的移动顺畅度与长期使用稳定性。这款200mm直径的万向旋转脚轮，针对400kg级额定承载需求做了全链路的结构匹配，从轮体材质选型到旋转支架的力学结构，都围绕中载移动场景的实际使用痛点做了针对性优化。

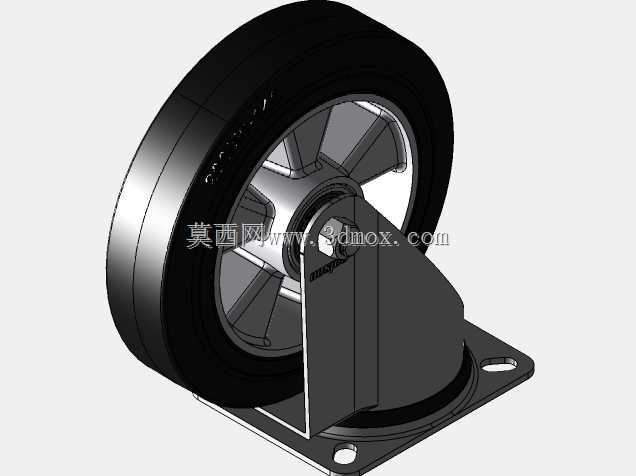

　　轮体部分采用铝轮毂搭配天然黑色橡胶胎面的组合，铝制轮毂的刚性足够支撑额定载荷下的轮体形变控制，避免长期重载下轮毂出现塑性变形导致的轮体转动卡滞，轮毂的辐条式结构在保证结构强度的前提下尽可能降低了轮体自身重量，减少旋转过程中的转动惯量，推动配套设备时更省力。橡胶胎面的硬度控制在65-67邵氏A区间，这个硬度区间的胎面既能在平整环氧地坪、水泥地面上保持足够的滚动顺畅度，又能通过胎面的微量形变吸收地面微小凸起带来的振动，避免移动过程中设备上的精密部件受冲击损坏，同时橡胶材质的地面附着力较好，在轻微倾斜的地面上也不会出现不受控的滑移。胎面与轮毂之间采用压合式装配结构，配合轮毂边缘的定位凸台，避免长期滚动过程中胎面与轮毂出现相对转动脱开的问题。

　　顶部的旋转叉结构是实现万向转向功能的核心部件，支架采用钢板冲压成型后做表面防锈处理，安装底板为方形带安装孔结构，安装孔的位置尺寸匹配通用中载脚轮的安装规格，不需要对配套设备的安装基面做额外改孔就能直接替换同规格脚轮。旋转叉的主回转副采用内置推力轴承与径向轴承的组合结构，推力轴承承担垂直方向的载荷，径向轴承承担转向过程中的径向侧向力，即使在设备重载状态下转向，也不会出现回转卡滞、支架偏摆的问题。支架与轮体的连接轴采用带防松结构的销轴装配，销轴两端做铆压固定，避免设备移动过程中受振动导致销轴脱出，引发轮体脱落的安全隐患。

　　从安装边界来看，这款脚轮的轮体直径200mm，对应的安装高度、旋转半径都经过精准核算，在配套设备做脚轮选型时，只需要确认安装基面的孔位尺寸、设备整体离地高度需求是否匹配，不需要额外预留过多的转向避让空间，旋转叉的外形轮廓做了圆弧过渡处理，转向过程中不会与设备底部的加强筋、管线等部件发生干涉。实际使用场景中，这类脚轮常被用在中型仓储货架、车间工具柜、商用移动操作台、中型自动化设备的移动底座上，既可以单独作为万向轮使用，也可以和同规格的带刹车定向轮搭配组成整套移动轮组，满足设备移动与定点停放的双重需求。

　　设计过程中针对轮体的滚动阻力做了反复验证，胎面的弧度设计保证轮体与地面的接触面积处于合理区间，既不会因为接触面积过大导致滚动阻力过高，也不会因为接触面积过小导致单位面积压力过大，损伤地面或者加速胎面磨损。旋转支架的焊接部位都做了应力释放处理，避免长期受交变载荷出现焊缝开裂的问题，所有金属部件的边缘都做了钝化处理，装配和使用过程中不会划伤操作人员。针对不同使用场景的地面条件，这款脚轮的胎面材质也能适配多数常见工业与商用地面，不会在环氧地坪上留下难以清理的黑印，在略有油污的水泥地面上也能保持稳定的滚动性能，不会出现打滑、转动不畅的问题。
