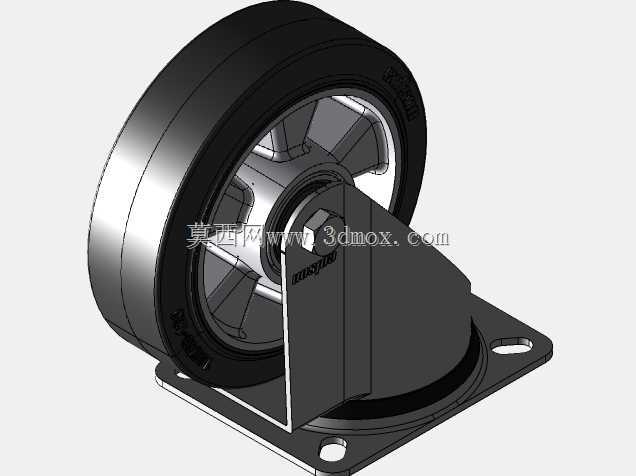

160mm承载型旋转后脚轮结构设计

　　这款旋转式后脚轮的设计，首先锚定的是中载工业移动场景的实际需求，在仓储物流周转台车、中型生产设备移机、工装夹具平台移动、商用重型展具移位这类场景里，脚轮不仅要承担静态承重，还要耐受推行过程中的侧向冲击、地面接缝磕碰，以及频繁转向带来的连接部位交变应力。从结构拆分来看，整个轮组分为胎面、轮毂、旋转支架、安装法兰四个核心部分，胎面选用天然黑色橡胶材质，硬度控制在65-67邵氏A区间，这个硬度值的选择是经过多场景验证的：既不会因为硬度过高在环氧地坪、瓷砖地面推行时产生过大震动与噪音，也不会因为硬度过低导致滚动阻力过大、长时间承重后胎面出现不可逆的压痕变形，同时橡胶材质本身的抓地力可以避免小坡度场景下的非预期滑动，

　　推行过地面细小杂物时也能通过胎面的微量形变缓冲颠簸，减少上部承载设备的震动传递。轮毂采用铝合金材质一体成型，相比传统的铸铁轮毂，铝轮毂的自重更低，能降低整个轮组的无效负载，同时铝合金的耐腐蚀性能更好，在潮湿的仓储车间、偶尔接触清洁水剂的商用场景下不会轻易出现锈迹卡滞，轮毂内部预留了标准轴承的安装位，轴承与轮毂的配合采用过渡配合公差，既保证轴承安装后不会出现跑内圈跑外圈的问题，也方便后期维护时的轴承更换，不需要借助大型压装设备就能完成检修。旋转叉部分是整个轮组的核心受力结构，采用钢板冲压成型后焊接加固，支架的弯折处做了圆弧过渡处理，避免应力集中导致的支架断裂，旋转部位内置了平面推力轴承与径向滚珠轴承的组合结构，

　　平面轴承承担垂直方向的承重，径向轴承约束转向时的径向晃动，这种双轴承结构能保证在350kg额定承重下，转向依然顺滑不卡滞，不会出现重载时转向费力、转向有异响的问题，支架与轮体的连接轴采用带防松结构的螺栓组，避免长时间推行震动后螺栓松脱。安装法兰采用四孔方形底板设计，安装孔的位置、孔径都匹配工业脚轮的通用安装尺寸，用户在替换旧轮组时不需要重新在设备底部打孔，直接对位锁付螺栓即可完成安装，法兰盘与旋转支架的连接部位做了加厚处理，能承受设备推行时遇到障碍物产生的侧向冲击力，不会出现法兰变形、轮组歪斜的问题。从尺寸边界来看，轮体直径160mm，这个直径的轮组相比小直径脚轮，越障能力更强，能轻松越过车间地面的电缆槽盖板接缝、小尺寸的地面凸起、

　　门槛压条等障碍，不会出现小轮容易卡滞、推不动的情况，同时整个轮组的安装高度控制在合理区间，不会因为轮体过大导致设备整体抬升过多，影响设备的原有操作高度与重心稳定性。在实际选型适配时，需要注意单轮额定承重350kg是在平坦硬质地面、低速推行的工况下的参数，如果是在凹凸不平的地面、频繁推行的场景，需要按照总承重的1.5倍安全系数来配置轮组数量，也就是四个轮组的总承载能力要达到设备总重的1.5倍以上，避免单个轮组过载损坏。这款脚轮的旋转叉结构设计还考虑了刹车组件的拓展空间，支架侧面预留了刹车模块的安装位，用户如果需要带刹车的版本，可以直接加装对应尺寸的刹车件，不需要更换整个支架结构，降低了配件储备的品类压力。胎面与轮毂的结合采用压装加粘接的复合工艺，避免长时间承重推行后胎面与轮毂脱开、出现胎面打滑空转的问题，轮体的转动间隙控制在合理范围，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致轮体晃动、推行时走偏。在三维建模过程中，各个部件的配合公差都按照实际机加工、冲压件的公差等级来设定，安装孔位、轴承位的尺寸都做了公差标注，导出的模型可以直接用于设备的整体装配干涉检查，不需要再做额外的尺寸修正，能直接对接生产开模或者设备选型的装配验证环节。
