100mm固定叉酚醛烘焙房专用脚轮结构

　　在烘焙生产车间的设备布局里，重型面点加工设备、烤盘周转架、醒发箱移位单元的行走支撑部件，长期要面对高温烘烤余温、地面残留面粉油污、频繁定点移位的工况，常规的橡胶或尼龙脚轮很容易出现轮面软化脱层、轴承卡滞、支架变形的问题，这款固定叉结构的100mm直径脚轮，就是针对这类商用烘焙场景的特殊需求做的定向设计。从安装边界来看，这款脚轮采用四孔法兰式安装座，安装板的开孔位置做了沉台处理，安装时螺栓头可以完全沉入沉台内，不会突出安装面干涉设备底部的排布，安装板的轮廓做了圆弧收边，没有尖锐的冲压毛刺，在设备底部布线或者做清洁的时候不会刮擦线缆或者清洁工具。轮叉部分采用一体式冲压成型的固定结构，没有转向回转结构，相比万向脚轮，定向行走的直线性更好，

　　在长距离推移重型设备的时候不会出现走偏、蛇形摆动的问题，固定叉的两侧支撑板做了向内的翻边加强，轮轴安装位的同轴度公差控制在0.1mm以内，轮体转动的时候不会出现偏摆蹭叉的问题，轮轴采用带防松垫片的螺栓锁紧结构，长期承受交变载荷也不会出现轴销脱出的故障。轮体部分采用酚醛树脂材质，也就是常说的电木材质，这种材质的耐高温性能远优于普通工程塑料，在120摄氏度的持续环境温度下不会出现软化变形，轮面硬度高，滚动阻力小，即使地面有散落的面粉、糖粒，也不会嵌入轮面造成滚动卡滞，轮面做了微弧面设计，和地面的接触面积控制在合理范围，既不会因为接触面积过大造成推移费力，也不会因为接触应力过大压坏环氧地坪或者瓷砖地面。从承载能力来看，

　　单轮额定负载150kg，四个脚轮配套使用的话可以稳定支撑500kg左右的烘焙设备，完全满足商用烤箱、面团分块机、多层烤盘架的承重需求。设计的时候特意考虑了烘焙车间的清洁需求，整个脚轮的结构没有多余的凹槽缝隙，轮叉表面做了镀锌钝化处理，耐油污耐水汽腐蚀，日常冲洗清洁的时候不会残留污水滋生细菌，轮体内部的轴承采用密封式深沟球轴承，润滑脂采用耐高温锂基脂，即使长期在高温高湿的烘焙环境下工作，也不会出现润滑脂流失、轴承锈蚀的问题。在设备选型匹配的时候，要注意这款脚轮是固定定向结构，一般是和同规格的万向脚轮搭配使用，通常两个固定轮安装在设备的推移操作对侧，两个万向轮安装在操作侧，这样推移的时候既可以保证直线行走的稳定性，

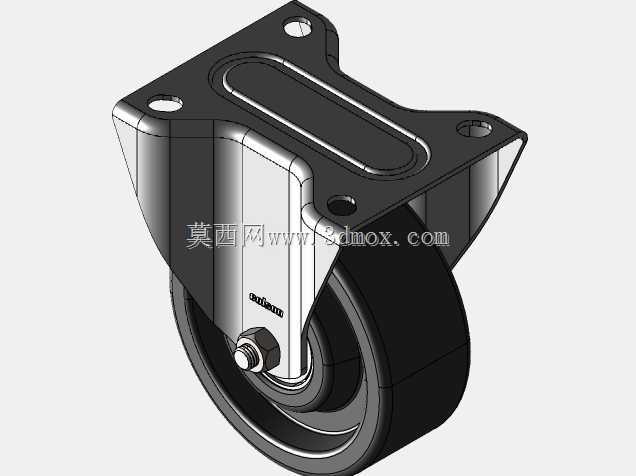

　　又可以灵活转向调整位置，安装的时候要保证四个脚轮的安装面在同一水平面上，避免单个脚轮悬空造成载荷集中，缩短脚轮的使用寿命。从三维建模的细节来看，轮叉的冲压折弯圆角、安装孔的沉台深度、轮体的倒角、轴承的安装位都做了1:1的还原，结构工程师在做烘焙设备整机设计的时候，可以直接调用这个模型完成底部行走机构的排布，不需要再重新测绘建模，能有效缩短设备开发的周期，也能避免因为脚轮尺寸匹配错误造成的安装干涉问题。
