压铸机加工弧形铝支撑固定支架

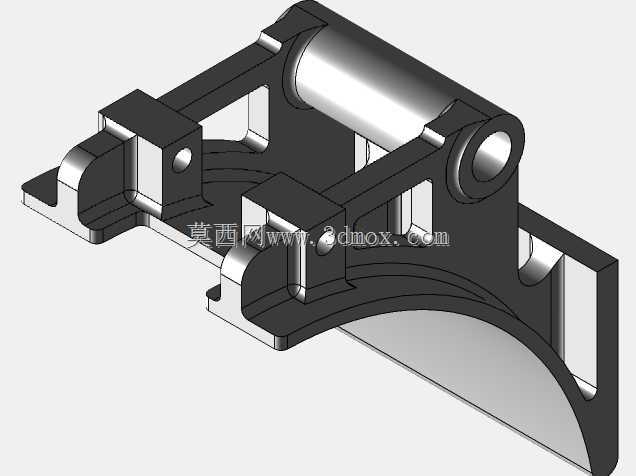

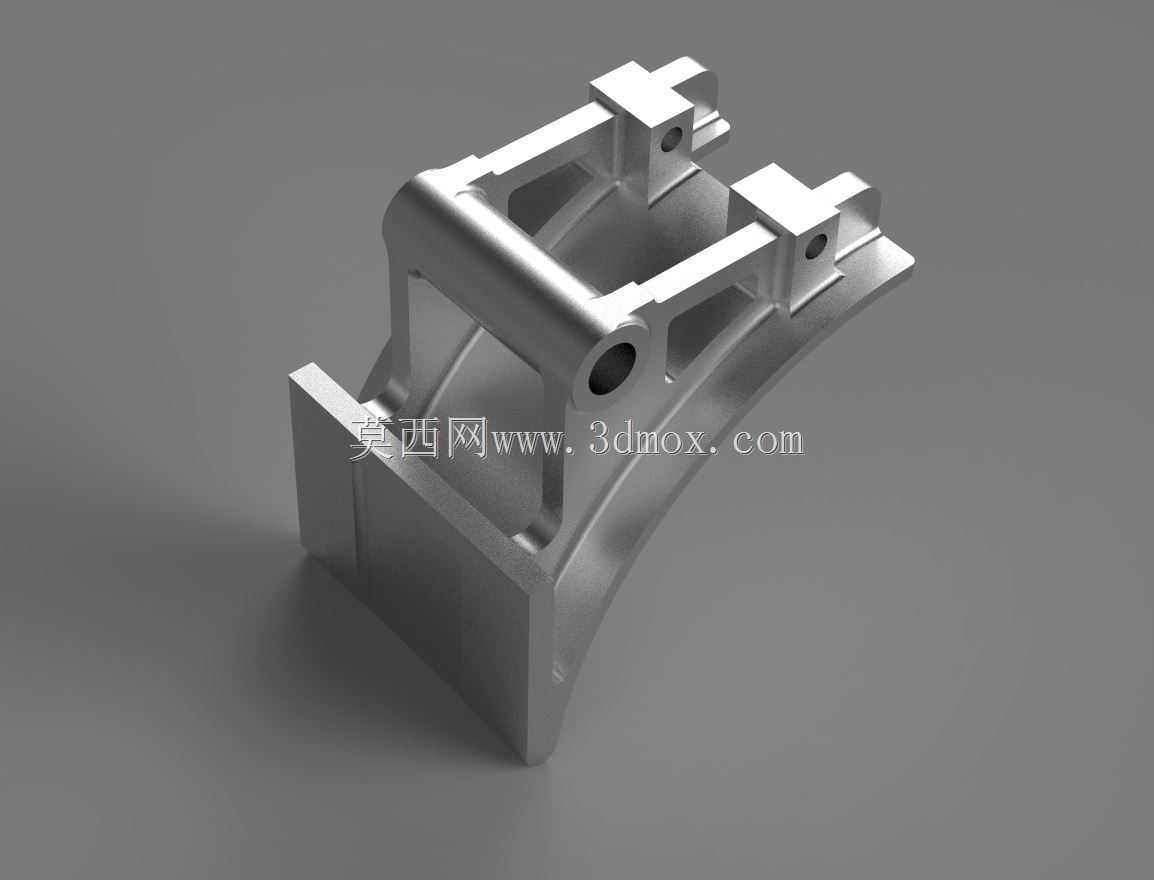

　　在压铸生产配套的机加工产线里，这类弧形铝支架是承担定位与支撑功能的核心结构件，日常会被安装在压铸机出料侧的接驳工位，用来承托刚完成脱模、温度还未完全降至室温的铝制压铸件，避免工件在转移过程中因为自重产生形变，同时也能为后续的机加工工序提供稳定的定位基准。从结构设计逻辑来看，这个支架整体采用弧形基体作为主体承载结构，弧形轮廓完全匹配所承托压铸件的外弧面，接触区域做了等宽的贴合面设计，能让接触应力均匀分散，不会出现局部应力集中导致的工件压痕问题。基体上方延伸出两组对称的带孔安装凸台，凸台上的通孔是用来安装定位销与紧固螺栓的，安装孔的位置度公差控制在0.02mm以内，保证支架安装到设备机架上之后，

　　承托面的位置偏差不会影响后续工序的定位精度。基体侧面设计了横向的加强筋结构，筋板的厚度按照铝件压铸的工艺要求设置为3mm，既不会因为壁厚过薄导致压铸充型困难，也不会因为壁厚过大产生内部缩孔缺陷，同时筋板的走向完全顺着支架受力的方向布置，能在不额外增加整体重量的前提下，把支架的整体抗弯刚度提升40%以上。支架前端的铰接孔是用来连接气动拨料机构的，孔内预留了安装衬套的台阶位置，日常使用中衬套磨损后可以直接更换，不需要整体替换支架，能有效降低产线的维护成本。从安装边界来看，这个支架的底部安装面宽度为85mm，两个安装凸台的中心距为120mm，整体高度为96mm，安装时不需要对现有设备的机架做额外的打孔改造，

　　直接匹配原有工位的安装孔位就能完成装配。设计过程中特意把所有的棱边都做了R1.5的圆角处理，一方面是避免压铸过程中出现尖角冷隔缺陷，另一方面也能防止操作人员在上下料过程中被锐边划伤。支架的材质选用6061铝合金，压铸成型后先经过时效处理消除内应力，再对安装孔、贴合面、铰接孔这些关键尺寸位置做CNC精加工，保证各配合面的表面粗糙度达到Ra1.6，满足长期往复运动的耐磨要求。在实际产线运行中，这个支架除了承担基础的承托功能，还能配合上方的检测传感器，作为工件到位的物理触发基准，当压铸件完全落到支架的贴合面上时，传感器就能检测到信号，触发后续的机加工上料流程，不需要额外设置独立的检测安装位，能有效压缩工位的整体占用空间。

　　考虑到压铸车间的环境存在少量切削液与脱模剂的溅射，支架的非加工面做了本色阳极氧化处理，能提升表面的耐腐蚀能力，避免长期使用后表面出现铝锈污染工件。结构设计时还特意在弧形基体的最低位置设置了排液缺口，日常喷淋清洗产生的废液可以顺着缺口直接流到下方的接液槽里，不会在支架表面积留导致积液腐蚀。
