外卡钳测量工具结构设计

　　在机械加工、钳工装配、钣金成型、管件预制等现场作业场景里，外卡钳是不需要电源、不受测量环境电磁干扰、可快速完成大尺寸外径、外圆弧面、壁厚差值比对的传统接触式测量辅具，很多人觉得现在数显卡尺、千分尺普及了就不需要这类工具，但实际在大型铸件毛坯余量快速排查、焊接结构件外形尺寸粗测、异形曲面外轮廓比对、狭窄空间内的外径尺寸复核场景里，外卡钳的操作灵活性、抗磕碰抗污损能力，是精密电子量具没法替代的。

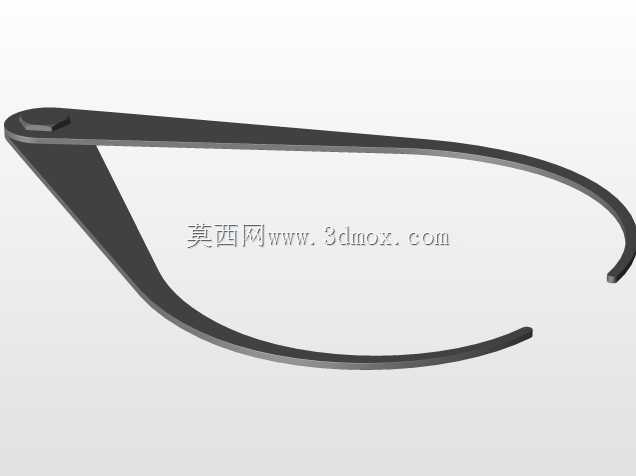

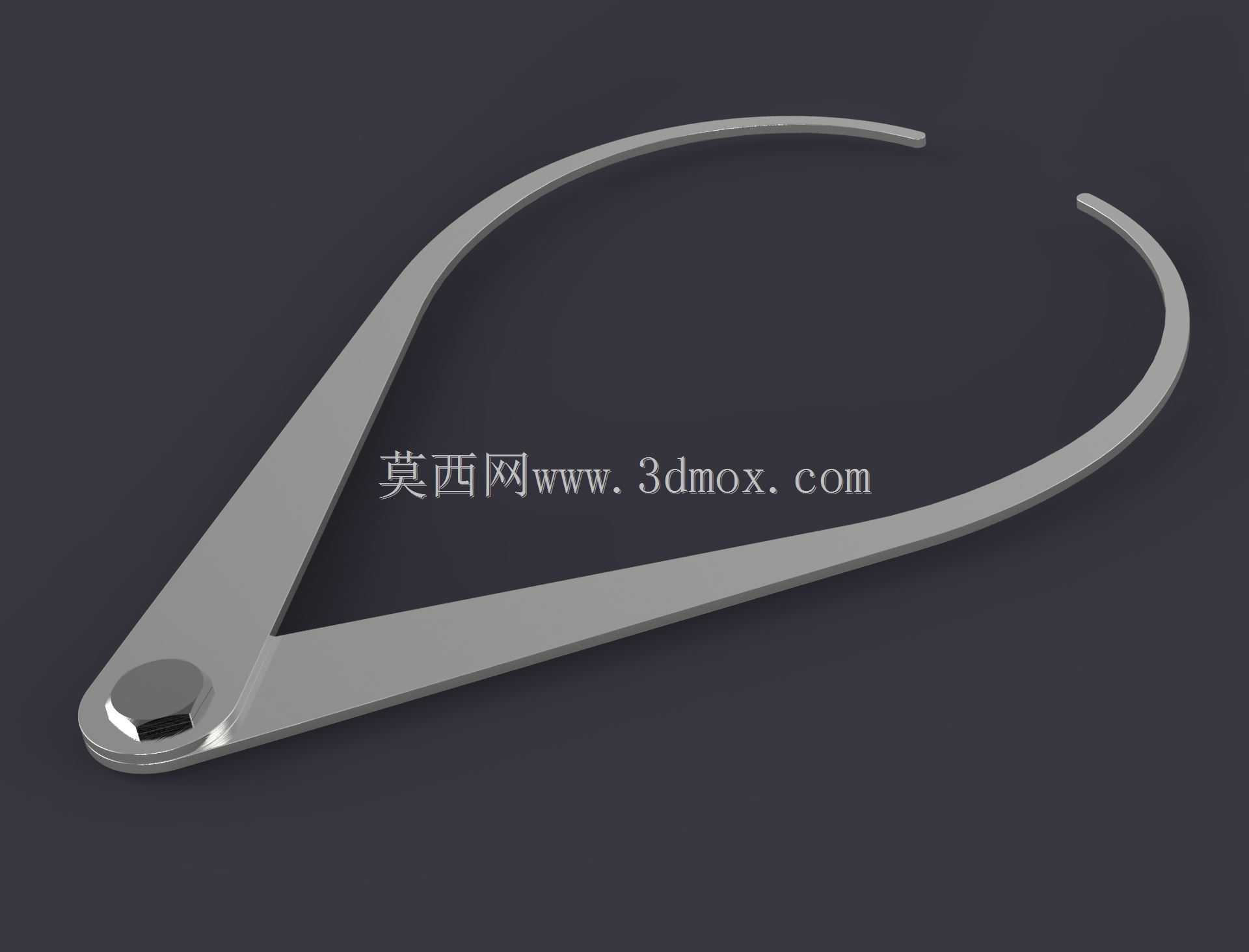

　　这套外卡钳的结构采用经典的铰接式两臂布局，铰接端采用沉头铆接结构，铆接位置的松紧度经过设计校核，既保证两个卡臂可以绕铰接点顺畅开合，调整到任意测量开度时都能保持稳定的姿态，不会因为臂身自重出现开度滑移，又不会因为铰接阻尼过大导致单手操作时调整开度费力。两个卡臂采用等长对称设计，臂身截面从铰接端到测量端做了渐变收窄，靠近铰接端的臂身宽度更大，提升整体结构的抗扭刚性，避免测量时臂身出现弹性形变导致测量值偏差，靠近测量端的臂身逐渐收窄，既降低了臂身整体重量，方便长时间手持操作，也能让测量端伸入到狭窄的台阶、沟槽位置完成测量，不会因为臂身过宽和被测工件周边结构产生干涉。

　　测量端的钳脚做了向内收的弧形过渡，钳口的接触端面是小圆弧面，不是尖锐棱边，一方面避免测量时刮伤已加工的工件表面，另一方面保证钳脚和被测圆柱面、圆弧面接触时是稳定的点接触，不会因为接触面过大导致测量定位不准。两个钳脚的弧形轮廓经过对称度校验，当卡钳闭合时两个测量端能精准对齐，没有错位偏差，保证零位一致性。

　　从实际使用的尺寸边界来看，这套外卡钳的最大测量开度覆盖常规机加工车间常见的中小尺寸外径测量需求，完全张开时两个测量端的连线距离可以满足大部分轴类毛坯、管件外径、钣金件外轮廓的快速测量要求，臂身的弯曲弧度做了优化，测量大直径工件时，臂身的弧形段不会提前贴靠工件表面，保证两个测量脚能垂直抵在被测尺寸的最大直径位置，避免因为臂身干涉导致测量值偏小。铰接端的沉头结构做了平整化处理，不管是手持铰接端还是捏持臂身中部操作，都不会有突出的铆钉头硌手，长时间连续测量作业也不会产生手部不适感。

　　设计过程中首先考虑的是现场使用的抗造性，臂身的材质选用具备合适弹性和刚性的金属板材，经过成型后做去应力处理，避免长期反复开合使用后臂身出现塑性变形，导致开度保持能力下降、测量精度失准。和带读数的直读式量具不同，外卡钳本身不带刻度，使用时需要先调整到和被测外尺寸贴合的开度，再配合钢直尺、卡尺等量具读取具体数值，这种测量方式的优势在于，对于表面有氧化皮、切削液、焊渣的毛坯件，不需要反复清理测量面，直接卡合后就能完成尺寸比对，不会像精密量具那样因为测量面沾附杂质导致读数偏差，也不会因为磕碰损坏精密测量齿条、传感元件，非常适合生产现场的粗加工工序、装配调试环节的快速尺寸核验。

　　在钳工刮研、设备修配场景里，外卡钳还可以用来比对两个配合轴颈的尺寸差，调整好一个位置的开度后，直接去卡另一个被测位置，通过手感判断配合间隙的大小，比反复用千分尺测量效率高很多，尤其是在吊装状态的大型轴件、不方便移动的焊接结构件上作业时，单手就能操作卡钳调整开度，另一只手可以扶稳工件或者握持其他工具，操作便利性远高于需要双手调整的大型卡尺。在管件预制现场，外卡钳可以快速测量不同位置的管道外径，排查管道的圆度误差，不需要把管道架到专用测量工装上，在管道架设的原位就能完成检测。

　　这套结构的设计没有多余的附加结构，完全围绕现场测量的实用性出发，铰接点的铆接工艺预留了长期使用后的调整余量，当长期使用出现铰接松动、开度保持力不足时，可以通过重新铆压铰接点调整阻尼，不需要整体更换工具，符合车间工具长期重复使用的需求。臂身的表面做了均匀的钝化处理，不会轻易生锈，即使在潮湿的焊接车间、有切削液的加工工位放置，也不会因为锈蚀导致臂身转动卡滞。测量端的接触位置做了局部强化处理，长期和金属工件摩擦接触也不会过快磨损，避免钳脚磨平后出现接触面积变大、测量定位不准的问题。

　　很多刚入行的机械从业者会觉得这类传统工具结构简单没什么设计含量，但实际在生产现场，越是这类高频使用的简单工具，结构细节的合理性直接影响作业效率和测量可靠性，比如卡臂的长度如果设计过长，虽然测量范围更大，但手持时会出现头重脚轻的问题，开度保持性变差，测量时容易晃；如果卡臂过短，测量范围不足，没法伸入到工件的深腔位置测量。这套结构的臂长比例、弧形弯曲半径、铰接点位置、测量端的形状，都是经过长期现场使用验证的经典尺寸比例，既保证了足够的测量范围，又兼顾了操作手感和结构刚性，不管是新入职的钳工学徒还是经验丰富的老技师，拿到手不需要额外适应就能直接操作，完成各类外尺寸的快速比对测量。
