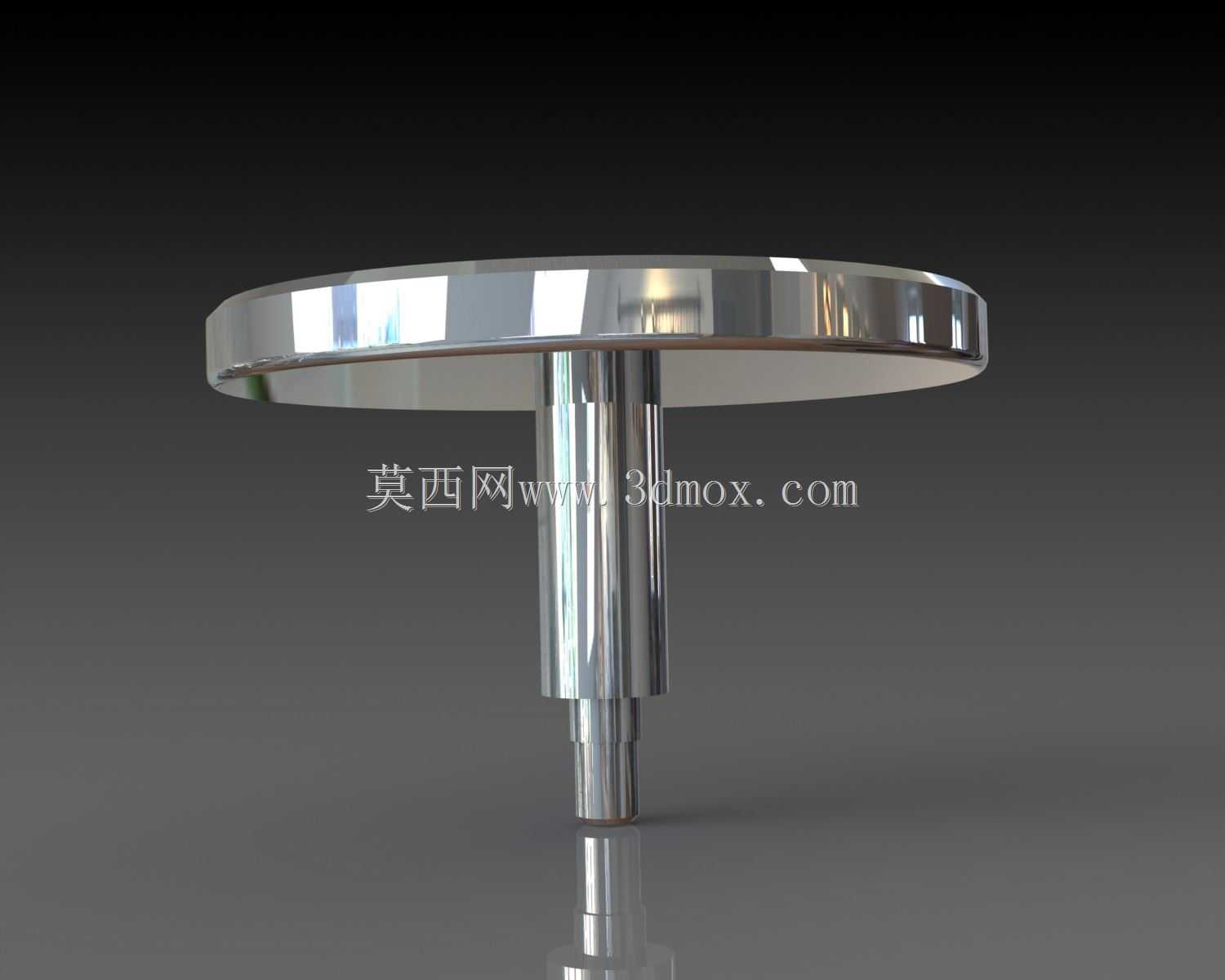

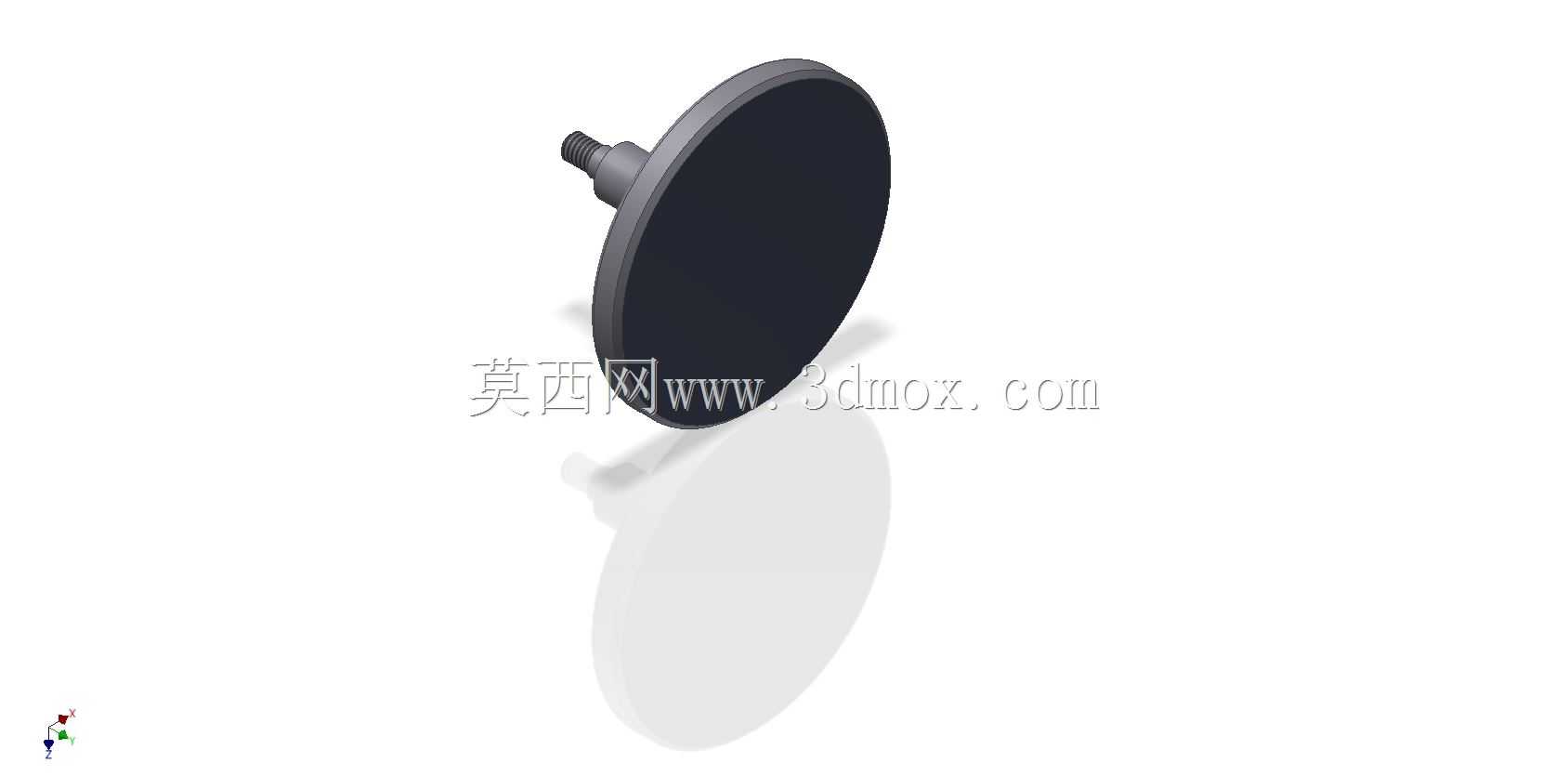

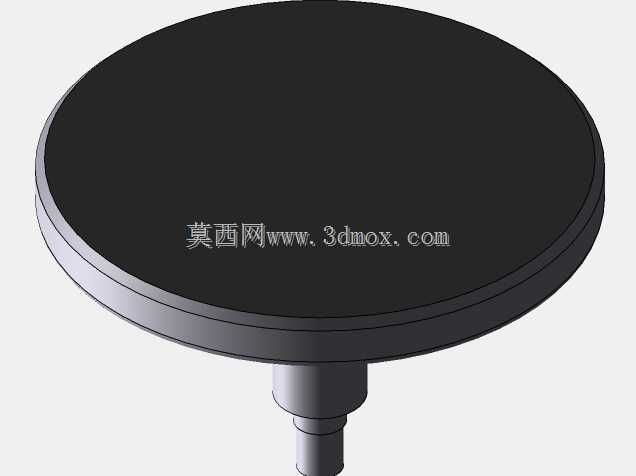

三丰公制M2.5螺纹30mm直径平砧测头

　　在精密长度尺寸测量场景中，这类平砧测头是接触式测量系统里直接与被测工件表面接触的核心执行部件，日常多用于车间现场的工件形位公差检测、精密零部件的批量尺寸分选、工装夹具的装夹定位校准，以及三坐标测量机的辅助测头替换、高度尺的端面测量拓展等场景，尤其适合测量具有平整端面的工件，比如轴类零件的台阶端面高度、钣金件的平面度基准定位、冲压件的料厚快速检测等工况，相比球型测头，平砧的接触面积更大，能避免被测工件表面微小凹坑、加工纹路带来的单点测量误差，测量数据的重复性更稳定。从结构设计逻辑来看，这款测头采用分体式结构设计，主体的平砧工作面采用高硬度耐磨合金材质，表面经过精密研磨处理，平面度控制在微米级，

　　确保接触被测面时不会因为自身工作面的形位误差引入测量偏差；尾部的连接螺杆采用标准公制M2.5×0.45mm细牙螺纹，这类螺纹是目前市面上多数指针式百分表、数显百分表、千分表以及部分杠杆表的通用测头安装接口，细牙螺纹的自锁性能更好，安装后不会因为测量过程中的轻微振动出现测头松动移位的问题，螺纹段的长度经过匹配设计，既保证足够的啮合长度确保连接强度，又不会因为螺纹过长顶到表体内部的测量传动杆，影响测量行程。平砧部分的直径设计为30mm，这个尺寸选型是经过实际工况验证的：过小的平砧直径在测量大平面工件时，容易因为工件表面的局部倾斜导致测量值偏小，而30mm的直径能够覆盖多数常规机械加工零件的测量基准面，

　　同时不会因为直径过大导致测头整体重量超标，增加表体测量杆的负载，影响测量的灵敏度——要知道百分表类量具的测量力通常只有几牛顿，过重的测头会直接导致测量力超出设计范围，带来系统误差。安装边界方面，这款测头安装时只需要将尾部螺纹对准百分表测杆端部的内螺纹孔，顺时针旋紧即可，不需要额外的锁紧结构，依靠细牙螺纹的自锁力就能满足常规测量的固定需求，安装后测头的平砧工作面与测杆轴线保持严格的垂直关系，垂直度公差控制在极小范围内，确保测量时平砧面能够完全贴合被测工件的水平基准面，不会出现单侧接触的情况。在实际使用中，这类平砧测头还常被用于测量软质材料的厚度，比如橡胶垫片、薄铝片、塑料薄膜等，大接触面的平砧不会像尖测头那样压入软质材料表面，

　　导致厚度测量值偏小，能够获得更接近真实厚度的测量数据；同时在测量带微小孔的工件端面时，30mm的平砧能够跨过小孔区域，避免测头卡入孔内造成测量失误。设计过程中，测头的连接螺杆与平砧主体的连接采用过盈压装加粘接的复合工艺，确保长期反复使用、多次拆装后不会出现螺杆与平砧松动的问题，平砧的非工作面做了发黑防锈处理，能够适应车间内存在切削液、润滑油的潮湿工作环境，不容易出现锈蚀卡滞的问题。从建模角度来说，这类标准量具配件的三维建模需要严格控制配合尺寸的公差，螺纹部分按照公制细牙螺纹的标准牙型建模，平砧工作面的平面度、螺杆与平砧的同轴度、垂直度都是建模时需要重点保证的形位公差，确保模型导出后用于工装设计时，能够直接完成虚拟装配，不会出现装配干涉、配合间隙不合理的问题，方便设计人员在做检测工装、自动化测量设备的结构设计时，直接调用模型完成测头的布局排布，提前验证测量行程内是否存在结构干涉，减少实物加工后的整改工作量。
