直形环境电磁干扰后壳应变消除结构

　　在航空航天机载设备、地面雷达通讯基站、工业强电磁干扰工况的信号传输链路中，线缆与设备端接位置的应变消除与电磁屏蔽一直是结构设计的核心痛点，常规的线缆接头往往在反复弯折、振动冲击后出现屏蔽层断裂、接触松脱、信号串扰的问题，这款直形电磁干扰后壳的应变消除结构，正是针对这类严苛工况开发的端接防护部件。从实际使用场景来看，这类部件多配套圆形军用级连接器使用，安装在设备面板的连接器插座尾部，负责固定接入的信号线缆，一方面吸收线缆敷设、设备运行过程中产生的拉扯、弯折应力，避免应力直接传递到连接器内部的插针插孔接触端，防止接触件退针、虚接引发的信号中断；另一方面通过全金属的壳体结构形成连续的法拉第屏蔽笼，阻断外界电磁干扰从线缆端接缝隙侵入信号传输路径，同时避免内部传输的高频信号向外辐射泄露，满足电磁兼容测试的严苛要求。

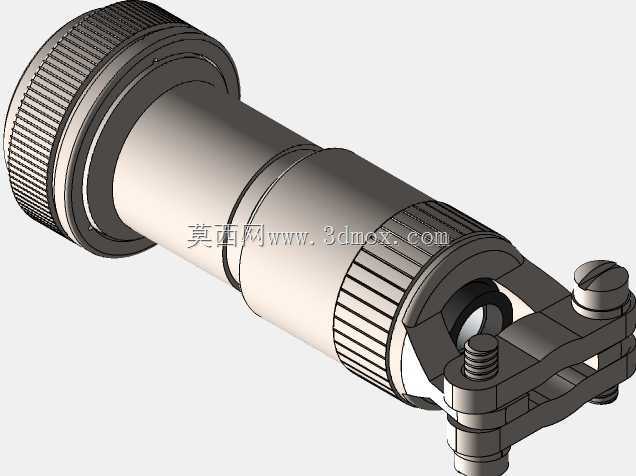

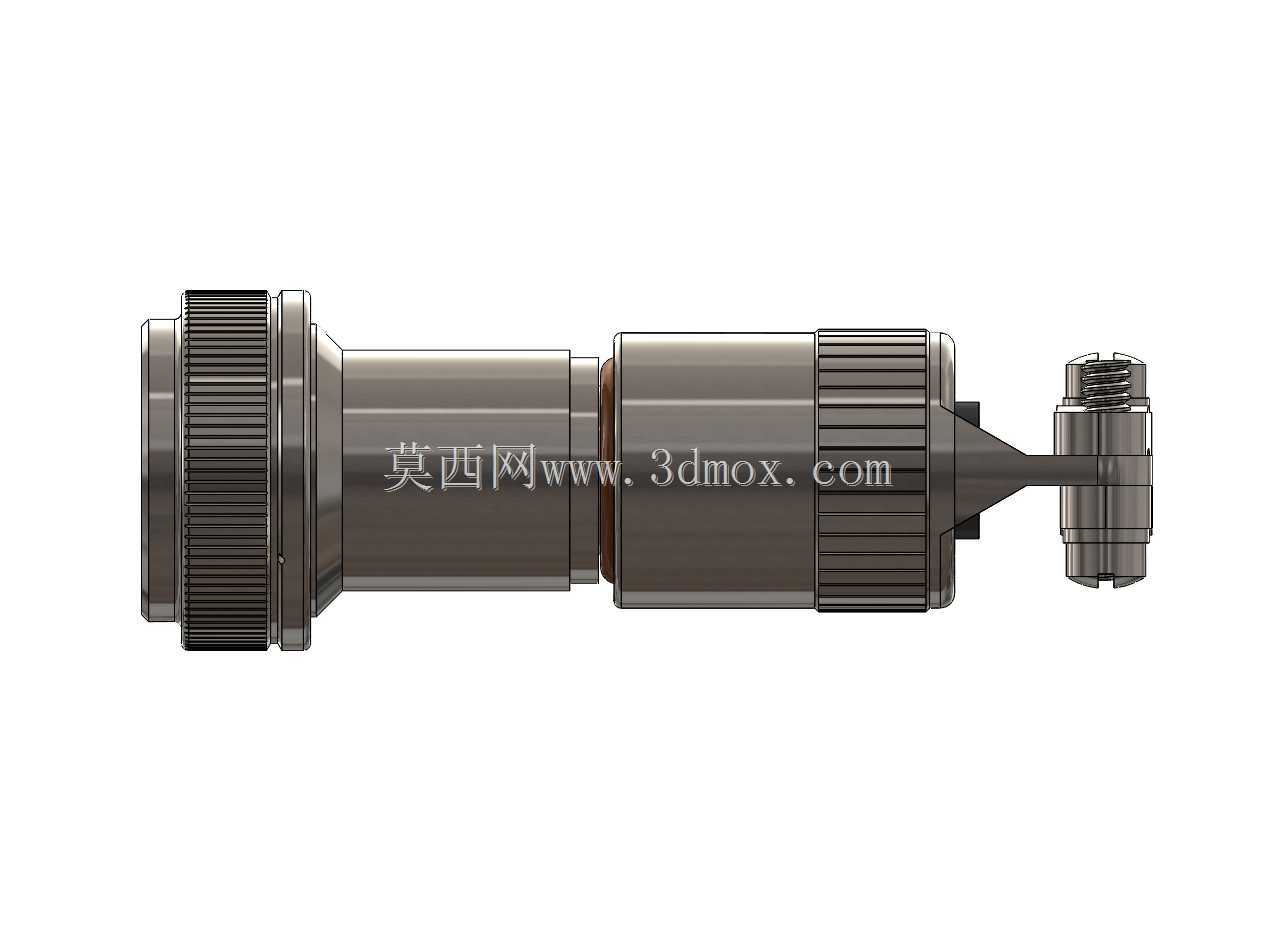

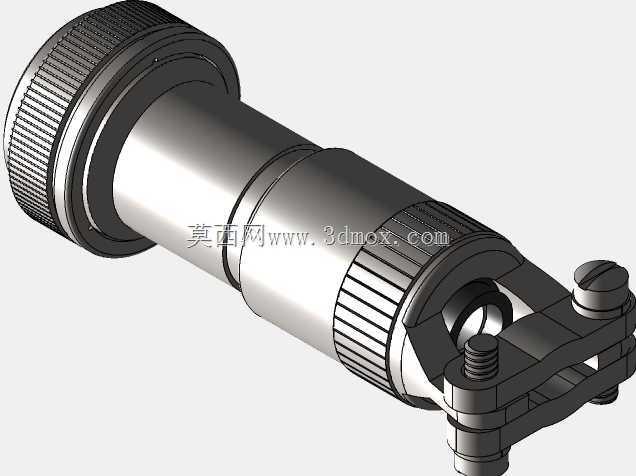

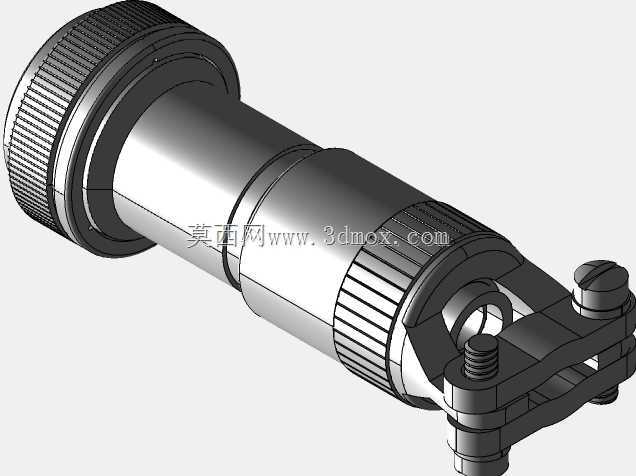

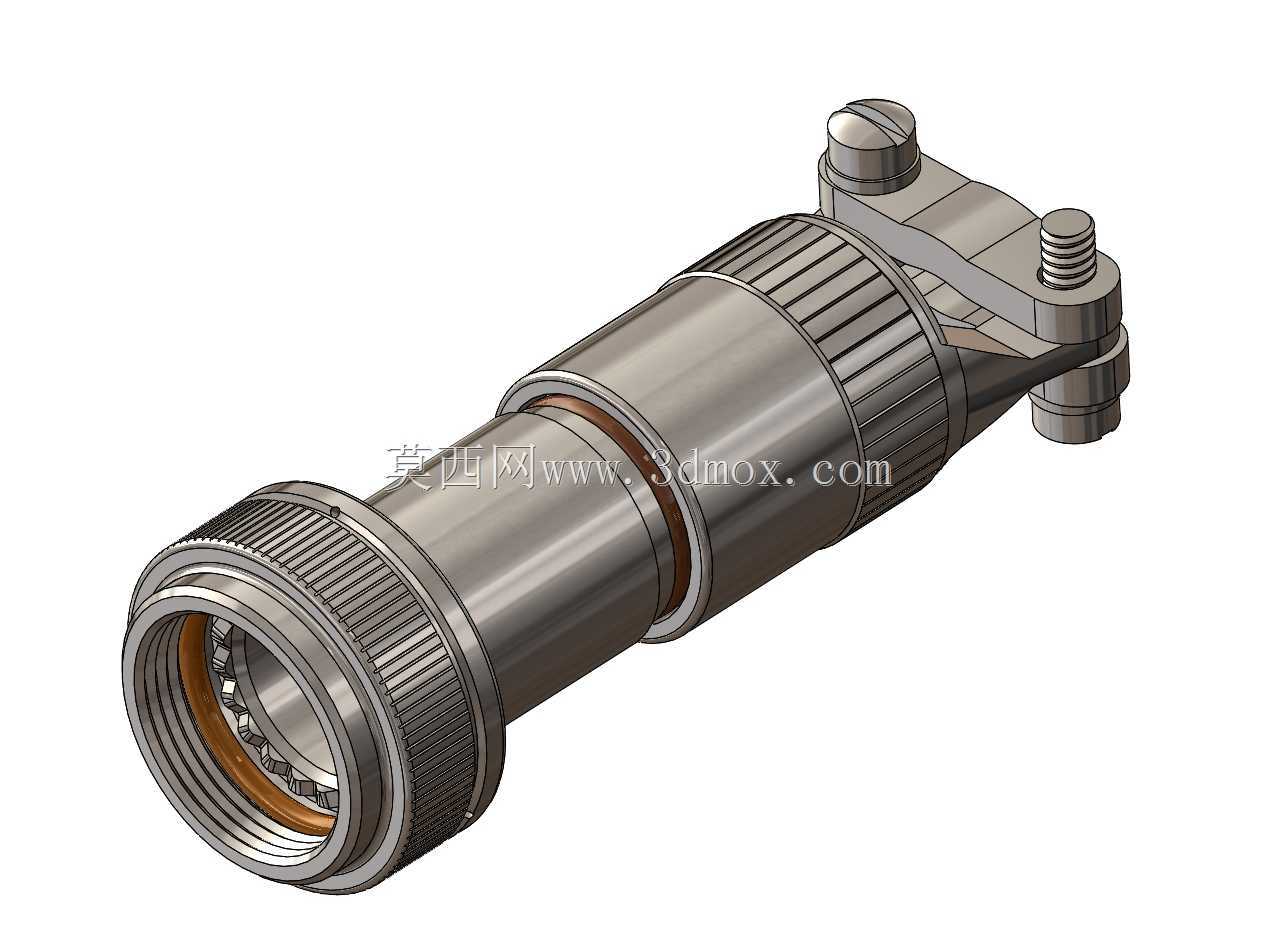

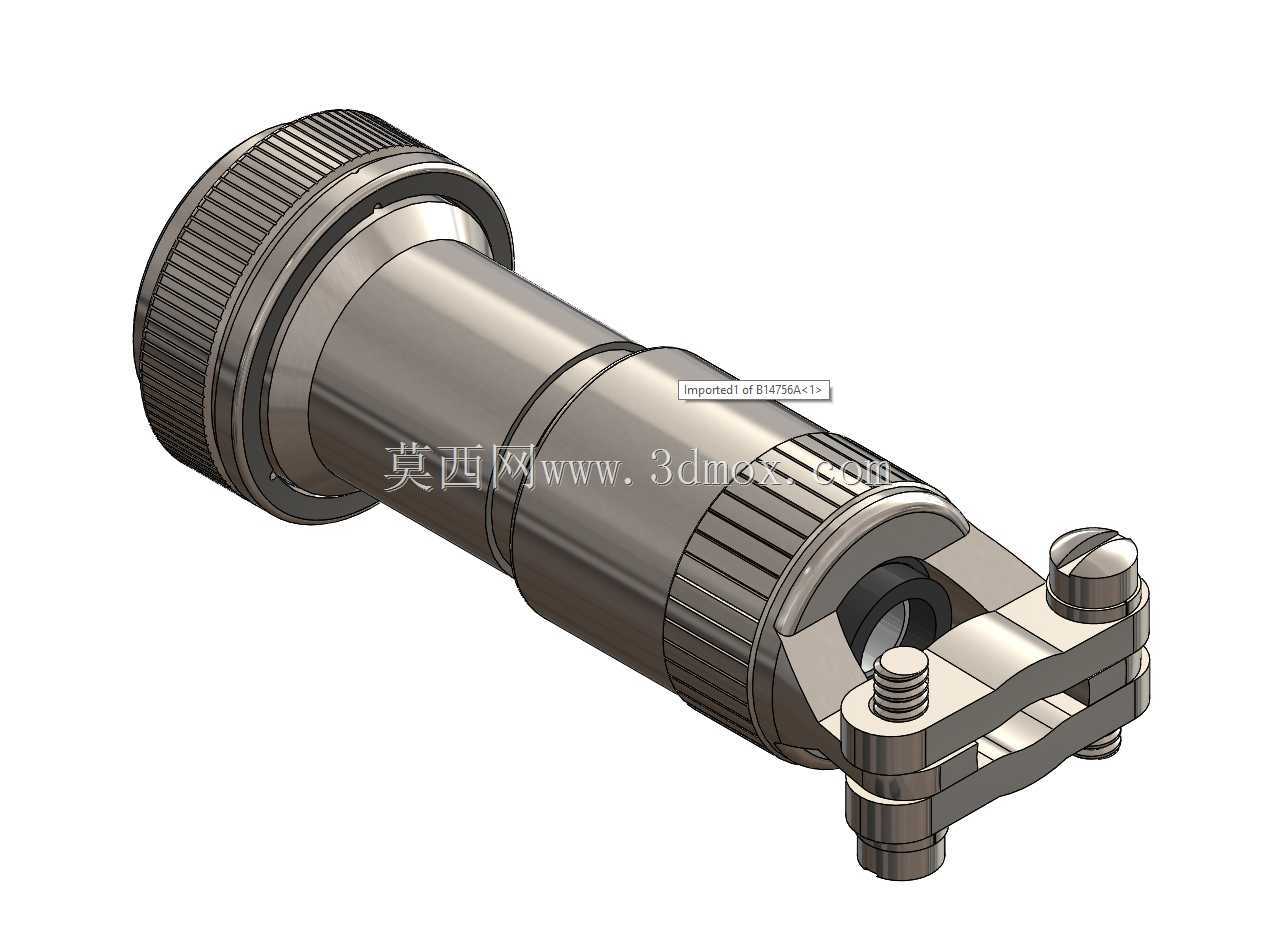

　　从结构设计思路来看，这款部件采用三段式同轴布局，前端是带滚花的螺纹连接段，内孔加工有标准细牙内螺纹，可与对应规格的连接器插座尾部螺纹精准旋合，螺纹配合面预留了屏蔽密封圈的安装槽位，装配后可实现360度连续导电接触，保证屏蔽效能不出现断点；中部是带防滑滚花的握持主体，表面的直纹滚花深度控制在0.3mm，既方便现场施工人员徒手旋紧装配，也不会因为滚花过于尖锐划伤操作人员手套；尾部是分体式的线缆夹锁紧结构，通过两个对称布置的螺栓实现夹紧力的均匀施加，夹紧面内侧加工有环形防滑齿，可适配不同线径的屏蔽线缆，夹紧后线缆能承受不小于200N的轴向拉力不出现滑移，同时不会夹伤线缆内部的芯线绝缘层。

　　在安装边界的设计上，这款部件的整体同轴度公差控制在0.05mm以内，前端螺纹的大径、中径精度满足6H级公差要求，旋合后与连接器插座的端面间隙不超过0.1mm，保证屏蔽密封圈的压缩量控制在合理区间，既不会因为压缩量过大导致密封圈永久变形失效，也不会因为压缩量不足出现电磁泄漏缝隙。尾部的线缆夹开合角度设计为最大15度，无需完全拆下螺栓即可将线缆放入夹槽内，大幅提升现场装配的效率，两个锁紧螺栓的位置做了下沉式设计，螺栓头部完全沉入壳体的沉孔内，不会突出壳体外圆，避免在狭小的设备舱内安装时与周边线缆、结构件发生干涉。壳体的外圆直径、整体长度都严格匹配对应规格连接器的安装尺寸，可直接替换同规格的常规尾部附件，无需对原有设备面板的安装空间做任何修改。

　　从功能特性的细节来看，壳体主体采用高强度铝合金加工成型，表面做导电氧化处理，在保证整体重量较轻的同时，具备良好的导电性能与耐腐蚀性能，可适应-55℃到125℃的宽温工作环境，在盐雾、湿热的恶劣环境下也不会出现锈蚀、屏蔽效能下降的问题。前端内部预留了屏蔽网压接环的安装位置，可将线缆的金属屏蔽层均匀压接在壳体与压接环之间，实现屏蔽层的360度端接，相比传统的单点接地方式，屏蔽效能可提升20dB以上，能有效抑制10kHz到1GHz频段的电磁干扰。应变消除的功能除了尾部的线缆夹结构，中部壳体与前端螺纹段之间设计有应力过渡圆角，可将线缆弯折产生的应力均匀分散到整个壳体尾部，避免应力集中在某一个截面导致线缆外皮断裂，在反复弯折1000次的测试条件下，线缆的芯线导通率、屏蔽层完整性仍能满足使用要求。

　　在实际选型匹配过程中，设计人员需要重点核对前端连接螺纹的规格、适配的线缆外径范围，以及安装位置的轴向空间是否满足部件的整体长度要求，对于需要频繁插拔维护的端口，这款部件的滚花握持段可提供足够的摩擦力，无需借助扳手即可实现可靠旋紧，同时在螺纹配合面可涂覆少量导电润滑脂，避免长期使用后螺纹出现咬合锈蚀，方便后期维护拆卸。针对不同的屏蔽等级要求，还可以在前端的密封槽内选配不同截面直径的导电橡胶圈，进一步提升缝隙处的屏蔽效能，满足GJB151B等电磁兼容标准的测试要求。
