125mm负载固定式定向脚轮结构设计

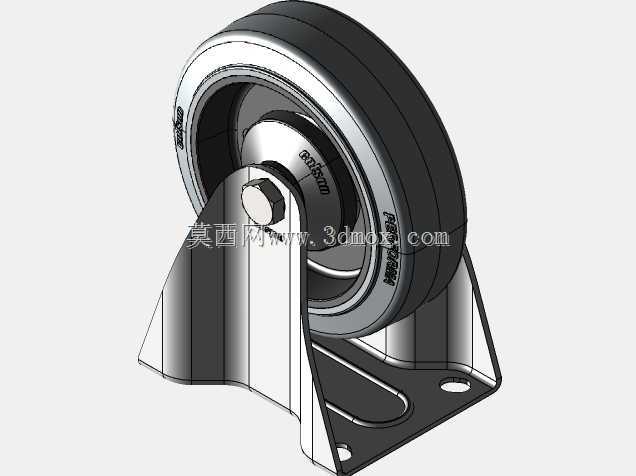

　　在仓储物流周转设备、轻型工业加工台架、固定式物料转运小车、车间工位器具的行走支撑部件选型中，定向固定脚轮是应用占比极高的基础零部件，这类部件不需要转向功能，通常与同规格万向脚轮搭配使用，布置在设备的固定行进侧，用来约束设备的行进轨迹，避免推行过程中出现不必要的侧滑偏移，提升长距离直行转运的操控稳定性。这款125mm规格的固定脚轮，额定负载能力达到150kg，轮体采用COLSON GREY材质配方，这种轮面材质的设计初衷，是平衡工业场景下的耐磨性能与地面保护需求，既可以在环氧地坪、水泥地面、钢板地面等常见工业地面上长期滚动使用，降低轮面磨损速率，也不会在光洁的环氧地坪表面留下难以清理的轮印，适配多数生产车间、仓储中心的地面使用要求。从结构设计逻辑来看，这款固定脚轮的支架采用一体式冲压折弯成型结构，没有多余的拼接焊缝，支架的安装底板开设两个长圆形安装孔，这种孔型的设计是为了抵消安装面的孔位加工误差，降低现场安装时的对位难度，安装孔的间距与孔径参数，匹配行业内同规格脚轮的通用安装尺寸，不需要对原有设备的安装底板做二次加工即可完成替换，适配性较强。支架与轮体的连接部位采用铆接式销轴结构，销轴与轮体内部的轴承配合，保证轮体滚动时的同轴度，减少滚动过程中的径向窜动，降低推行时的阻力与异响。轮体的结构采用轮毂与轮面包覆的双层设计，金属轮毂提供足够的结构强度，避免大负载下轮体出现形变，外层的弹性轮面可以吸收地面微小凸起带来的震动，

　　减少台架上放置的精密加工工件因震动出现的位移、磕碰问题。固定拨叉的支架折弯角度经过力学优化，在轮体两侧形成对称的支撑臂，支撑臂的弧度贴合轮体的侧面轮廓，既可以避免杂物卷入轮体与支架的间隙中造成卡滞，也能在受到侧向冲击时将力均匀分散到整个支架结构上，避免局部应力集中导致支架变形。在实际设备布局中，这类固定脚轮通常成对安装在设备的后端，前端搭配两个带刹车功能的万向脚轮，直行时固定脚轮提供稳定的行进导向，需要转向时通过前端万向轮调整方向，停靠时通过万向轮的刹车结构锁定位置，这种组合方式是轻型转运设备、移动工作台的经典轮组配置方案。设计这类脚轮的三维结构时，需要重点关注几个核心边界：首先是轮体的转动间隙，

　　要保证轮体在支架内转动时不会与支架内壁发生摩擦，同时预留足够的间隙容纳日常使用中附着的灰尘、细屑，避免长期使用后出现卡滞；其次是支架的安装面高度，也就是从安装底板底面到轮体最底端的垂直距离，这个尺寸直接决定了设备安装脚轮后的整体离地高度，需要和搭配使用的万向脚轮安装高度保持完全一致，否则会出现四个轮体无法同时着地、个别轮体悬空受力不均的问题，加速轮体的磨损；另外还要关注支架的折弯圆角与材料厚度，150kg的额定负载下，支架采用的冷轧钢板厚度需要满足静载荷3倍以上的安全系数，避免设备满载时支架出现塑性变形，导致轮体倾斜、推行阻力骤增。轮面的硬度设计也经过多场景验证，过硬的轮面虽然耐磨性能更好，但减震效果差，

　　在不平整地面上推行时震动明显，过软的轮面虽然减震性能优异，但滚动阻力大，长期负载下容易出现压痕，这款脚轮的轮面硬度控制在邵氏85A左右，刚好平衡了耐磨、减震、滚动阻力三者的关系。在日常使用场景中，这类固定脚轮不需要频繁维护，轮体内部的轴承采用预润滑密封结构，外部的灰尘、水汽难以进入轴承内部，正常工况下可以长期免维护使用，只有当轮面磨损到极限厚度时，整体替换即可，维护成本极低。不同于转向脚轮需要考虑旋转轨道、转向轴承等复杂结构，固定脚轮的结构更简洁，故障点更少，在不需要频繁转向的直行输送场景下，使用寿命比同规格万向脚轮高出30%以上，这也是很多重型固定台架、长距离直行转运设备优先选用固定脚轮作为主要行走部件的核心原因。在三维建模过程中，这类零件需要重点还原支架的折弯特征、安装孔的位置精度、轮体与支架的装配间隙，保证模型导入装配体后，可以直接用于设备的整体干涉检查，提前排查安装时可能出现的空间冲突问题，减少物理样机试制阶段的修改次数。
