双卧轴混凝土搅拌主机结构设计

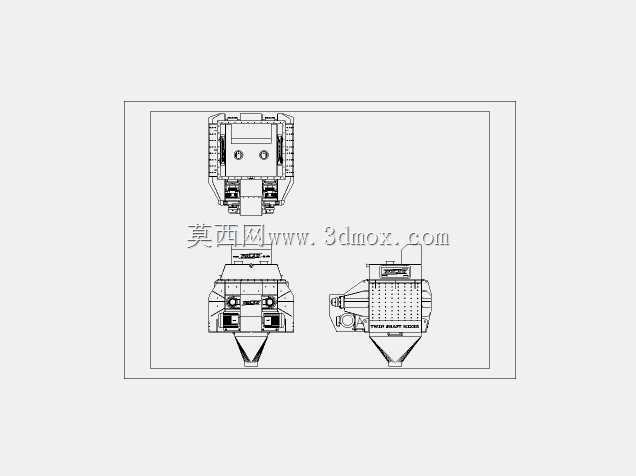

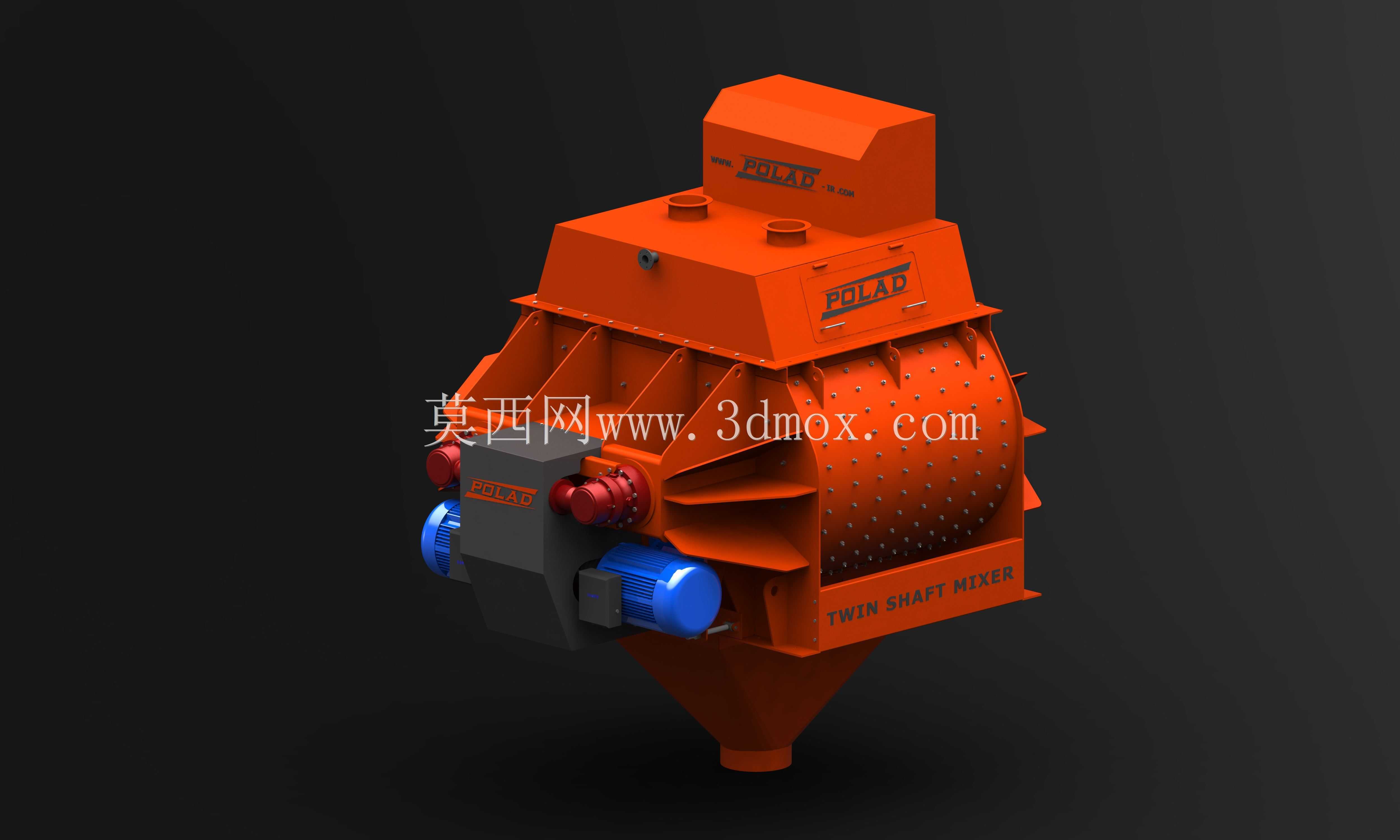

　　这款双轴搅拌设备主要应用于商品混凝土拌合站、工程现场临时拌合点、预制构件生产车间等场景，是混凝土制备环节的核心拌合单元，承担将砂石骨料、水泥、掺合料、水及外加剂均匀拌合的核心功能，区别于单轴搅拌设备，其双轴反向同步转动的结构形式，能让拌合料在筒体内形成更剧烈的交叉对流运动，大幅缩短拌合周期，同时提升混合料的匀质性，避免出现局部水泥团、骨料裹浆不均的问题，适配干硬性混凝土、塑性混凝土、流动性混凝土以及各类轻骨料混凝土的拌合作业。从结构设计逻辑来看，设备整体采用上宽下窄的斗式筒体结构，上部为进料与搅拌作业腔，下部为卸料斗结构，这种构型一方面能最大化利用搅拌腔的有效容积，单批次可完成2立方米混凝土的拌合作业，

　　另一方面锥形卸料结构能保证拌合完成的物料快速卸净，减少腔体内残料堆积，避免残留混凝土固结后影响后续拌合效率与设备运行稳定性。设备两侧布置的驱动单元采用电机直连减速机构的布局，两个搅拌轴平行布置在腔体内，轴上安装的搅拌叶片按特定螺旋角度排布，转动过程中既能推动物料沿轴向循环流动，又能带动物料做径向抛洒运动，让不同粒径、不同密度的物料在短时间内充分混合，搅拌轴两端的密封结构采用多重密封组合设计，能有效阻挡腔体内的水泥浆、细骨料渗入轴承部位，降低转动部件的磨损速率，延长设备维护周期。顶部设置的进料口与上部防护壳体整合为一体，既可以承接来自配料机输送的各类物料，又能避免拌合过程中物料飞溅、粉尘外溢，符合现场作业的环保要求，

　　设备侧面的加强筋结构沿筒体周向均匀布置，能抵消搅拌过程中物料冲击、轴系转动带来的交变载荷，避免筒体长期使用后出现变形、焊缝开裂的问题。从安装边界来看，设备整体采用框架式支撑结构，底部的锥形卸料口需要与下方的待料斗或者混凝土输送设备精准对接，安装时需要保证设备整体水平度偏差控制在允许范围内，避免搅拌轴转动时出现偏磨、密封件受力不均漏浆的问题，两侧驱动单元的预留检修空间需要满足日常维护时电机、减速装置的拆装需求，设备上部的进料区域需要与上方的配料输送设备留足安全距离，避免进料过程中出现物料卡滞。竖井结构的设置主要用于设备内部检修、搅拌叶片更换以及日常清理作业时的人员操作通道，两个竖井对称布置在腔体上部，检修时可以通过竖井进入搅拌腔内部，

　　无需整体拆解上部壳体，大幅降低日常维护的工作量。设备外部的壳体采用耐磨钢板拼接制作，搅拌叶片与衬板均采用高耐磨合金材质，能长期承受骨料的摩擦冲击，减少易损件的更换频率，驱动端的防护壳体既可以保护转动部件不受现场粉尘、水汽侵蚀，又能避免作业过程中人员误触转动部件引发安全风险。在实际选型适配过程中，这类双轴搅拌主机通常根据单次拌合容积匹配对应的配料系统、输送系统与控制系统，2立方米规格的设备通常适配时产100-120立方米的混凝土拌合生产线，既可以用于固定站的长期生产作业，也可以集成在移动拌合站上用于公路、铁路等线性工程的现场混凝土制备，设备的整体结构刚度设计充分考虑了连续作业的载荷特性，即使在满负荷连续生产的工况下，也能保持稳定的运行状态，不会出现明显的振动或者异响。
