自落式混凝土滚筒搅拌设备结构设计

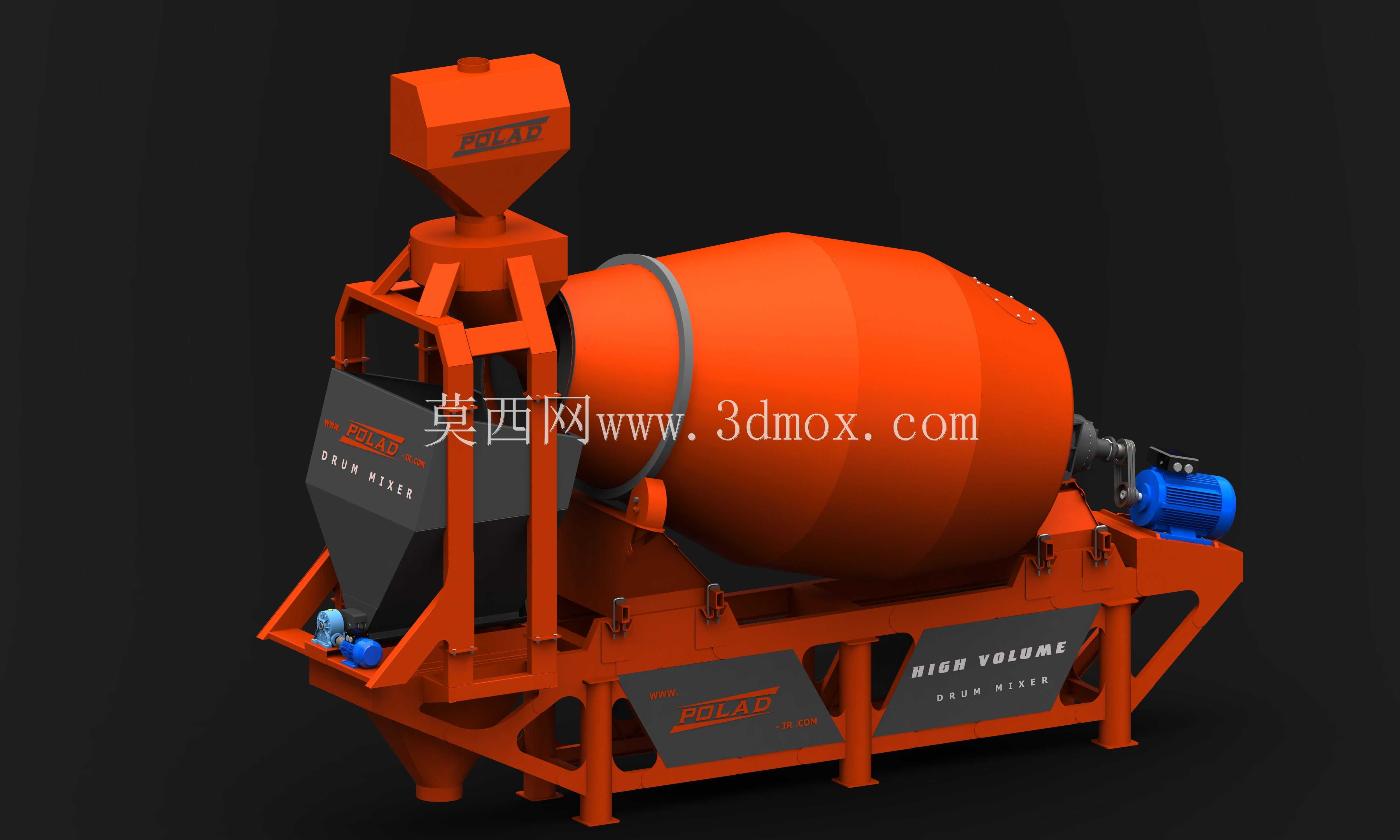

　　在中小型建筑施工、乡村自建房建设、道路基层铺设、小型预制构件生产的作业场景里，这类滚筒式搅拌设备是现场拌制塑性、半塑性混凝土的核心作业单元，不同于强制式搅拌设备对干硬性、高标号混凝土的强剪切拌合逻辑，该类设备依靠滚筒旋转带动内部叶片将物料提升至一定高度后靠自重抛落，完成水泥、砂石、水与外加剂的均匀拌合，作业过程中对骨料的破碎率更低，更适配骨料粒径波动较大的现场拌制作业需求。从整体结构布局来看，设备采用一体式撬装底座设计，所有功能单元均集成在同一焊接机架上，无需额外浇筑复杂的设备基础，仅需将作业场地平整压实后即可就位安装，底座上预留的地脚固定孔可适配膨胀螺栓或预埋锚栓两种固定方式，能抵消滚筒满载转动时产生的偏转动载荷，

　　避免作业过程中设备出现移位或异常振动。进料单元设置在滚筒的进料端上方，采用斗式上料结构，料斗的倾斜角度与进料口的导料板弧度做了匹配设计，上料过程中不会出现物料撒漏，料斗的提升行程经过校准，到达最高卸料位置时斗内物料可全部滑入滚筒内部，不会出现残留积料。滚筒作为核心拌合单元，筒体采用变截面设计，进料端与出料端的锥段角度分别匹配进料导料与出料导料的流向需求，中间直段为主要拌合区域，筒内壁焊接的弧形搅拌叶片采用螺旋走向布置，滚筒正转时叶片带动物料提升抛落完成拌合，反转时叶片沿螺旋方向将拌合完成的混凝土导向出料口，无需额外设置卸料推板，结构可靠性更高。驱动单元布置在滚筒的出料端侧，采用电机配合减速机构驱动滚筒外圈的齿圈转动，

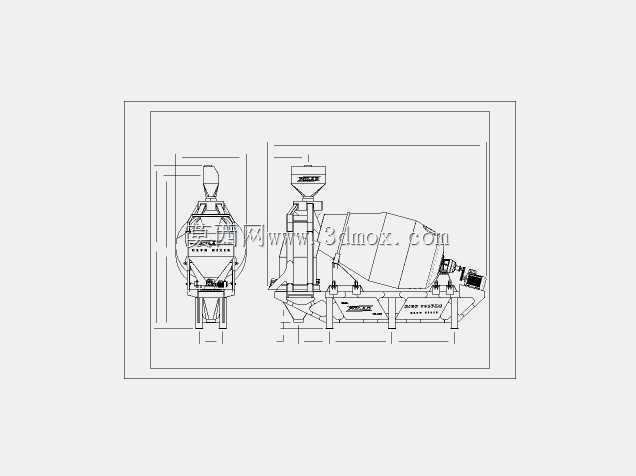

　　传动位置设置了可调节的张紧结构，长期运行出现传动间隙后可快速调整，无需整体拆解传动部件，驱动电机的防护等级适配户外露天作业的防尘、防雨需求，接线位置做了密封处理，避免现场作业时的水淋、扬尘侵入电机内部造成故障。供水系统的管路沿机架侧边布置，注水口直接伸入滚筒进料端内部，可根据拌合配比调整注水量，管路末端设置的止回阀可避免停机时管路内的余水漏入滚筒造成混凝土水灰比失控。从安装边界尺寸来看，设备整体宽度控制在2.2米以内，长度不超过4.5米，进料端的最高上料高度为2.8米，适配常规工地使用的小型装载机或人工上料的作业高度，出料端的卸料高度为0.8米，可直接向小型机动翻斗车、灰斗内卸料，无需额外设置接料提升装置。

　　设备的机架采用矩形钢管焊接成型，关键受力位置做了加劲板补强，满载状态下机架的最大变形量控制在1.5毫米以内，不会因长期载荷出现焊缝开裂或结构变形。日常维护点位均布置在设备外侧，滚筒支撑托轮的润滑注油点、传动齿圈的润滑位置、电机的接线盒都预留了足够的操作空间，日常巡检时无需拆解外围护板即可完成检查保养。在实际作业过程中，该类设备单批次拌合容量可适配常规小体量工程的作业节奏，不会因单次拌合量过大造成物料等待凝固，也不会因容量过小拖慢施工进度，设备运行时的噪音水平比同容量强制式搅拌机低10分贝左右，更贴近居民区的施工作业场景也能满足基础的噪音管控要求。从建模设计的角度来看，该结构的装配逻辑完全按照实际生产的装配顺序搭建，所有焊接件的焊缝位置、螺栓连接的孔位对齐关系、转动部件的运动间隙都做了1:1还原，可直接用于结构受力校核、作业干涉检查，也可作为同类型设备改型设计的基础参考框架，针对不同作业场景调整滚筒容积、上料结构时，仅需在现有模型基础上调整对应参数即可快速完成改型设计，无需从零开始搭建整体结构。
