小型自落式混凝土滚筒搅拌设备结构

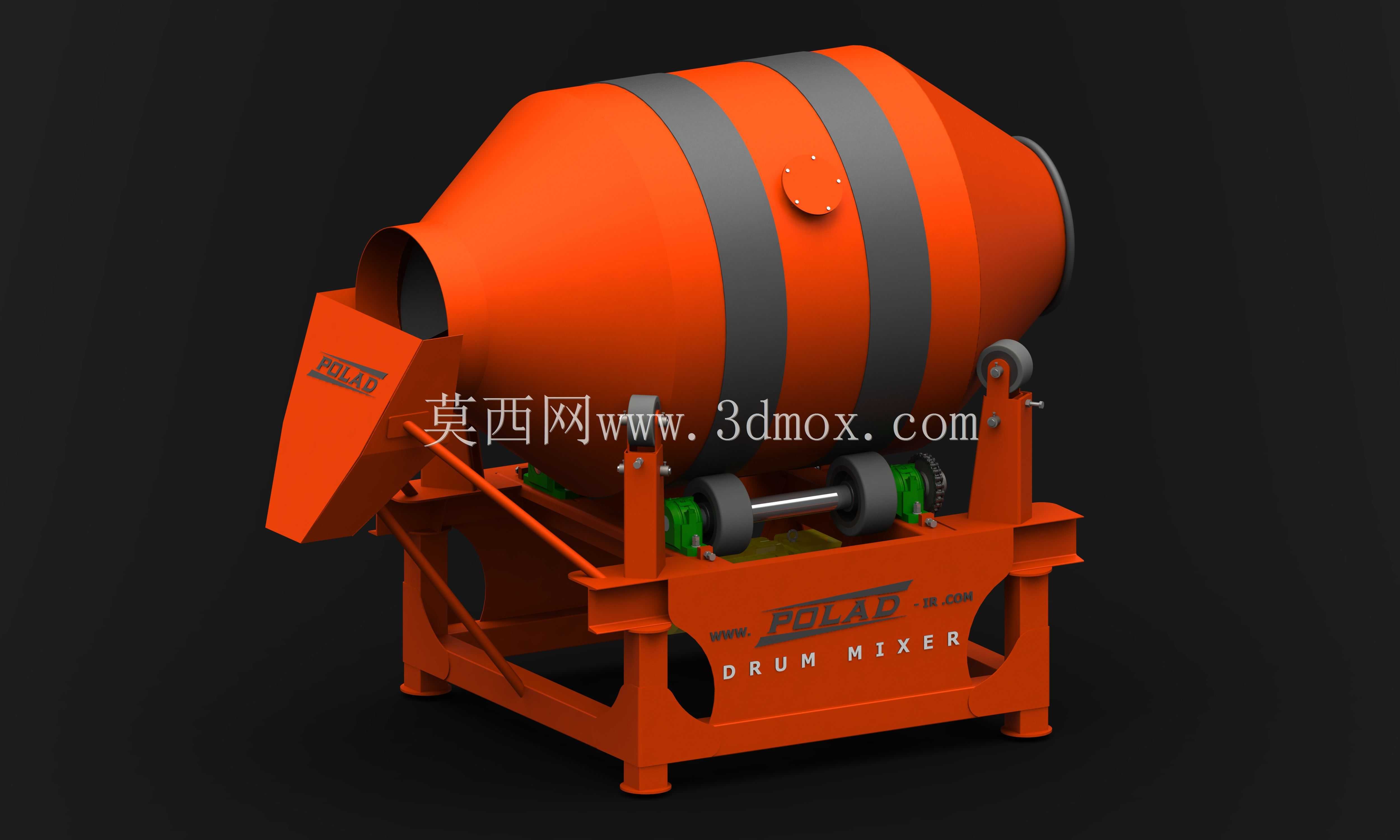

　　这款滚筒搅拌设备的三维结构，完全贴合中小型工地现场的拌合作业需求，在村镇自建房施工、小型市政修补、乡村道路硬化这类作业面狭窄、大型商混站覆盖不到的场景里，这类设备的适配性远高于大型固定式拌合站。不同于强制式搅拌设备对骨料粒径的严苛限制，这款自落式滚筒结构可以适配粒径不超过80mm的碎石、卵石骨料，拌合塑性、半塑性混凝土时不会出现卡料、叶片过度磨损的问题，作业时滚筒绕自身轴线低速回转，筒内壁焊接的弧形导料叶片会把筒内的水泥、砂石、水混合料带到滚筒上部，再靠物料自重坠落完成拌合循环，整个拌合过程对骨料的破碎率极低，能很好保留粗骨料的原有级配，拌出的混凝土和易性更适合现场浇筑作业。

　　从结构设计逻辑来看，整个机架采用型钢焊接的一体式框架，支腿做了外扩式的倾角设计，作业时的支撑边界比滚筒外径宽出近400mm，就算在不太平整的临时施工场地，只要垫上木方调平水平度，满载拌合时也不会出现侧翻风险，机架的安装固定不需要预埋地脚螺栓，转场时可以直接用小型叉车或者装载机铲运，不需要额外拆解主体结构。进料斗设置在滚筒的进料端，采用倾斜式的溜槽结构，上料时人工或者小型装载机把配比好的物料倒入料斗，料斗靠卷扬机构抬升后就能把物料导入滚筒内部，进料口的挡料胶圈可以减少拌合过程中水泥粉尘的外溢，也能避免加水拌合时的砂浆溅出。滚筒的支撑结构采用四个托轮组对称布置，托轮外圈包有耐磨橡胶层，既可以承受滚筒满载时近1.2吨的总重量，又能缓冲滚筒回转时的径向跳动，降低作业时的振动噪音，滚筒的驱动采用齿圈啮合结构，大齿圈直接固定在滚筒筒体的外圈，和减速机构输出端的小齿轮啮合，传动比设置合理，滚筒的工作转速稳定在每分钟18转左右，这个转速区间既可以保证物料拌合均匀度，又不会因为转速过高让物料在离心力作用下贴附在筒壁无法下落，影响拌合效率。

　　出料端的结构做了可翻转的卸料溜槽，拌合完成后只需要扳动锁紧手柄，把溜槽向下翻转，滚筒继续保持回转状态，导料叶片就会把筒内拌好的混凝土顺着溜槽导出，不需要额外配置出料输送机构，接料可以用小型灰斗车或者人工接料，适配现场零散浇筑的作业节奏。滚筒筒体上的两道环形加强箍，除了作为托轮的滚道使用，还能提升筒体的径向刚度，避免长期满载作业后筒体出现变形失圆，导致托轮偏磨、传动卡滞的问题。筒体上开设的检修口，用螺栓紧固的密封盖板封闭，日常作业结束后可以打开盖板，清理筒壁粘结的凝固混凝土，也方便更换磨损的内部导料叶片，不需要整体拆解滚筒结构。

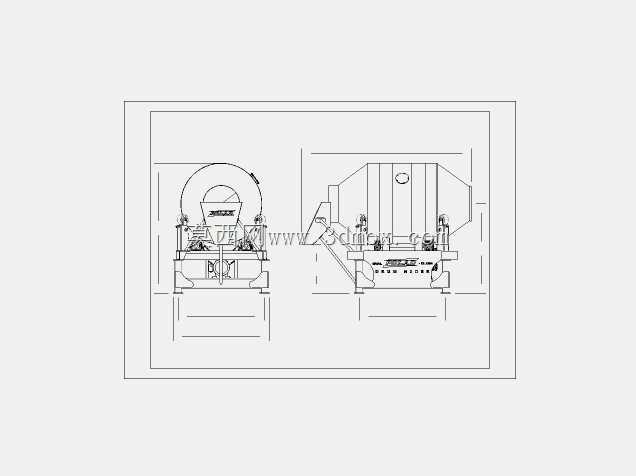

　　做这类设备的三维建模时，要特别注意运动部件的干涉校验：托轮和滚道的接触包角要控制在合理范围，齿圈和驱动齿轮的啮合侧隙要预留足够的热膨胀余量，进料斗抬升到最高位置时不能和滚筒端面发生碰撞，卸料溜槽翻转到最大角度时要低于滚筒出料口的最低位置，避免导料时出现积料。整个设备的外接尺寸控制在长2.2米、宽1.7米、高1.9米的范围内，转场运输时可以直接装上小型货运卡车，不需要办理超限运输手续，非常适合流动作业的施工队伍使用。供水系统的接口预留了标准的水管快接接头，现场可以直接接驳施工临时供水管网，也可以搭配小型储水桶使用，加水的流量可以通过阀门手动控制，操作人员可以根据混凝土的坍落度需求灵活调整加水量，不需要复杂的电控系统，整体结构的可靠性很高，就算在野外没有稳定供电的场景，也可以搭配柴油机作为动力源完成驱动，适配不同的作业供电条件。
