带自动配料结构的滚筒式混凝土搅拌设备

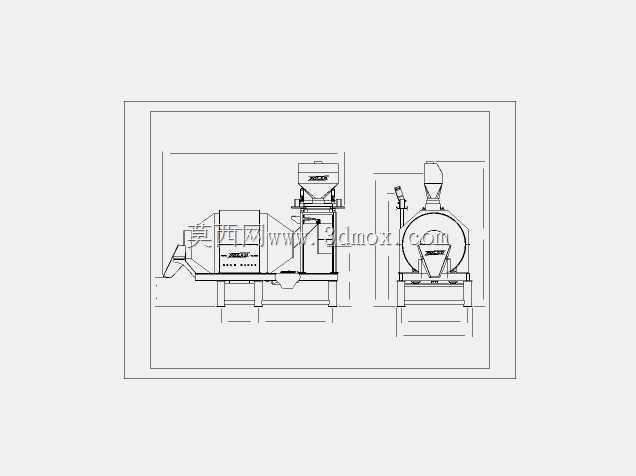

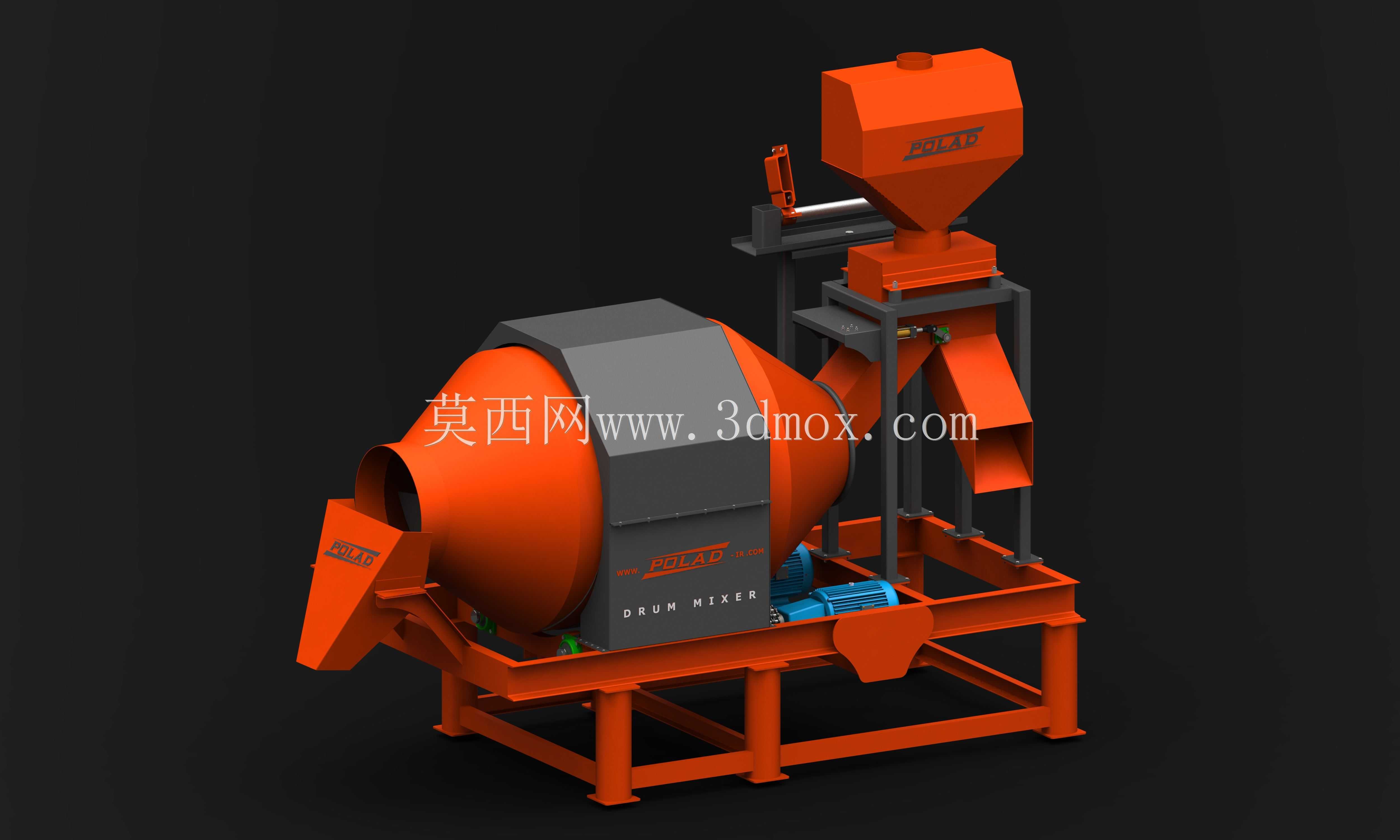

　　这套搅拌设备的三维结构设计，核心围绕中小型工程现场的连续拌合需求展开，区别于大型商混站的固定式布局，整体采用集成式机架设计，所有功能部件全部整合在同一底架上，无需现场做复杂的分体安装调试，转场时可整体吊装运输，适配乡村道路施工、小型民建项目、预制件厂零散拌合等多类场景。从结构布局来看，设备左侧为卧式布置的搅拌滚筒，滚筒采用锥筒加直段的组合结构，进料端设置大口径导料溜槽，拌合完成的物料通过滚筒正反转实现进出料控制，滚筒内部焊接有断续布置的搅拌叶片，叶片角度沿滚筒轴向呈螺旋渐变，正转时带动骨料、水泥、水在筒内反复抛洒拌合，反转时沿螺旋导程将拌和好的混凝土快速导出，避免筒壁粘料残留。滚筒上方配套的立式配料仓，

　　是这套设备区别于普通简易滚筒搅拌机的核心结构，料仓下部设置定量给料机构，可按配比预先存储水泥与骨料，通过计量控制实现物料的自动投加，无需人工反复上料配比，能有效降低人工配比的误差，提升拌合料的配比一致性。底架采用型钢焊接的框架式结构，主承重梁采用矩形管焊接，支腿位置预留有地脚螺栓安装孔，安装时仅需将设备放置在硬化的平整地面上，打膨胀螺栓固定即可投入使用，无需做专门的混凝土基础承台，大幅压缩现场安装的周期与成本。滚筒的驱动机构布置在底架中部下方，采用电机配合减速机构驱动滚筒外圈的齿圈实现转动，传动部件外部设置有可拆卸的防护罩，避免拌合过程中溅落的砂浆进入传动副造成磨损，日常维护时仅需拆开防护罩即可对传动部件做润滑、紧固作业。

　　配料仓的支撑框架与主底架采用螺栓连接，便于运输时拆分降低整体运输高度，料仓下部的出料溜槽正对滚筒进料口，投加的物料可直接落入搅拌筒内，不会出现撒漏问题。设备的出料溜槽做了加长倾角设计，拌和好的混凝土可直接接入手推车、小型料斗内，无需额外增设接料机构，适配工地现场常见的物料转运方式。从设计细节来看，滚筒两端的支撑托轮采用可调式安装结构，长期使用出现磨损间隙后，可通过调整托轮的安装位置补偿磨损量，延长滚筒的使用寿命；料仓顶部设置有防护格栅，避免大块异物进入料仓卡滞给料机构；所有易接触砂浆的部件表面都做了圆滑过渡处理，减少砂浆挂壁的残留死角，日常清理仅需高压水冲洗即可完成。这套结构的设计思路，

　　本质是在传统滚筒搅拌机的基础上整合自动配料功能，在不大幅增加设备体积与成本的前提下，解决传统简易搅拌机配比不准、人工上料劳动强度大的痛点，同时保留滚筒搅拌机结构简单、故障率低、易维护的优势，适配缺乏专业操作维护人员的基层施工场景。设备整体的安装边界控制在常规货运车辆的装载尺寸范围内，整体运输宽度不超2.2米，高度不超2.5米，满足普通道路货运的限界要求，转场时不需要办理超限运输手续，适配小型施工队伍频繁转场的作业需求。在实际作业过程中，设备的小时产能可覆盖100方以内的零散混凝土需求，可搅拌塑性、半干硬性等多类配比的混凝土，适配民房浇筑、乡村道路硬化、农田水利设施修建等多类工程的拌合需求，结构上没有复杂的电控与液压部件，普通机修人员即可完成日常故障排查与维修，对工地现场的配套条件要求低，仅需接入匹配功率的电力供应即可投入作业，不需要配套压缩空气、专用供水增压等附加设施。
