扭转式异形挂钩弹簧三维结构设计

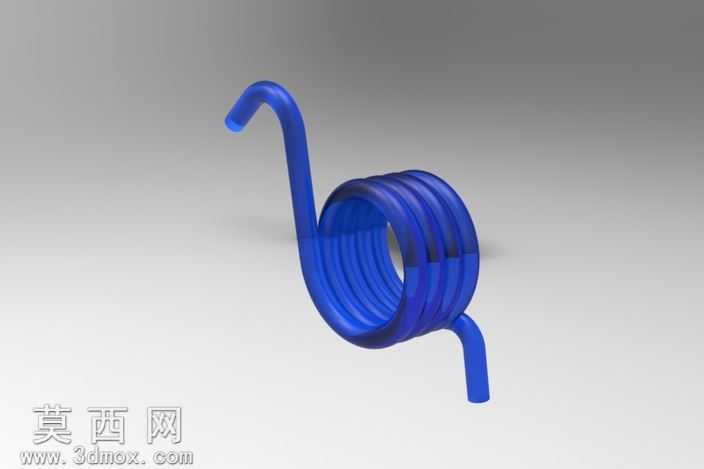

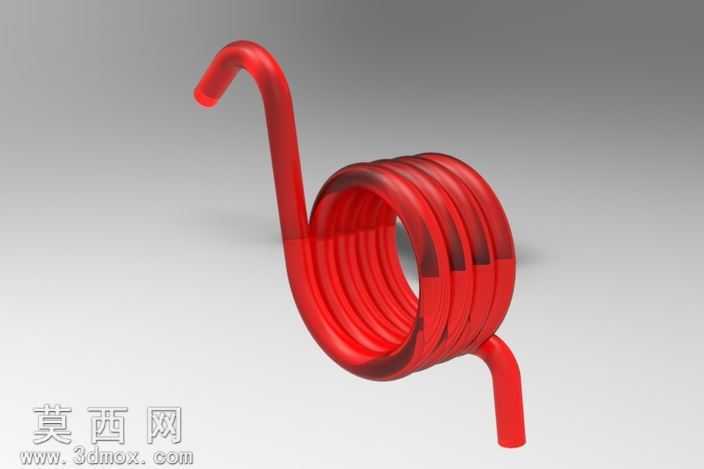

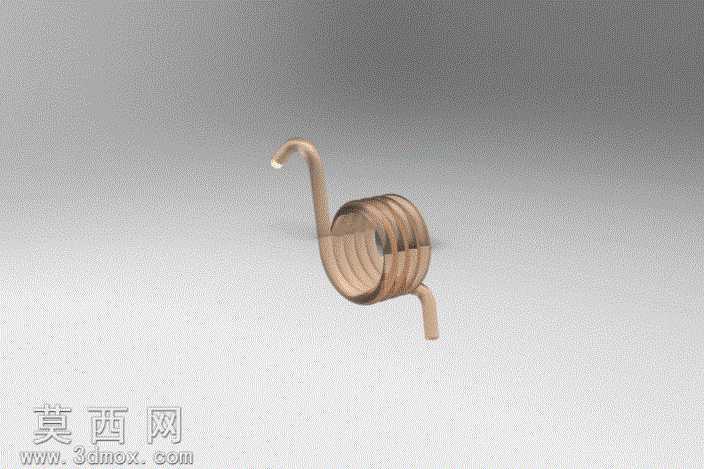

本作品为扭转式异形挂钩弹簧的三维建模设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以螺旋线命令生成弹簧主体的螺旋基体路径，结合扫描特征完成簧圈部分的实体构建，针对两端异形挂钩的特殊造型，先绘制挂钩的空间轮廓草图，通过曲率梳工具调整挂钩弯折处的曲率过渡，避免应力集中的锐角结构，再通过扫描、圆角特征完成挂钩与簧圈衔接部位的平滑过渡，确保整体结构符合弹簧实际加工的工艺要求。材质设置阶段选用弹簧钢材质参数，调整材质的金属粗糙度、反射率参数，还原弹簧钢经热处理后的哑光金属质感，渲染阶段采用工作室环境光搭配定向补光，突出簧圈的层叠结构与挂钩的弯折轮廓，通过灰度渐变背景弱化环境干扰，清晰呈现弹簧的整体形态与结构细节。设计过程中重点考量弹簧的受力特性，簧圈部分采用等螺距等线径设计保证扭转力矩输出的稳定性，两端挂钩的弯折角度与伸出长度经过参数化校核，确保安装时挂钩可稳定卡接在对应安装位，扭转过程中簧圈不会出现干涉、错位问题，衔接部位的圆角处理可有效降低使用过程中的应力集中风险，提升弹簧的抗疲劳使用寿命。整体建模过程严格遵循机械弹簧的设计规范，所有尺寸参数可根据实际使用需求进行参数化调整，可直接用于弹簧的加工生产参考、装配模拟验证，也可作为弹性元件类零件的建模教学参考案例，帮助学习者掌握异形弹簧类零件的建模思路与结构设计要点，理解弹性元件设计中受力结构、工艺可行性、安装适配性的平衡逻辑。
