混凝土生产用多料仓气动皮带给料装置

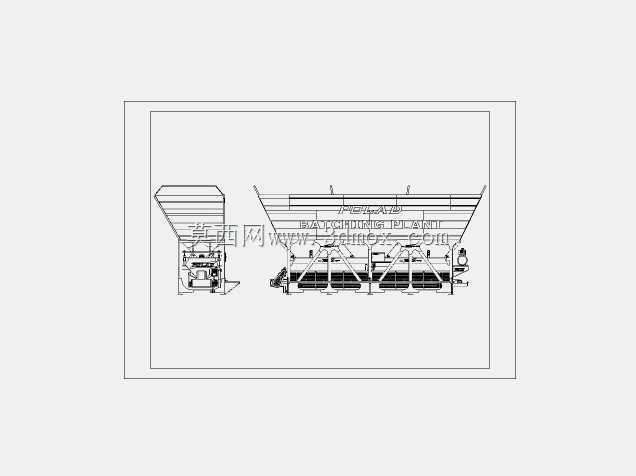

　　在商混站、预制构件厂的骨料配料工段，皮带给料机是衔接储料仓与计量斗的核心中转设备，这套带称重单元的多料仓皮带给料结构，完全围绕连续式混凝土生产的配料精度、输送效率需求做设计，区别于普通单料口给料设备，它能同时完成多种骨料的暂存、定量给料、均匀输送全流程作业，避免多物料混料、给料量波动大的常见问题。从结构布局来看，整套设备采用立式料仓加下部水平皮带输送的组合形式，三个独立料仓沿皮带输送方向并排布置，每个料仓的有效容积按常规商混站单批次骨料用量匹配，单仓7立方米的容量刚好适配120站每小时250吨的产能节拍，不用频繁补料也不会因存料过多出现骨料板结、起拱的情况。料仓下部的卸料口采用气动闸板控制，一共设置6个卸料口对应不同料仓的出料位置，

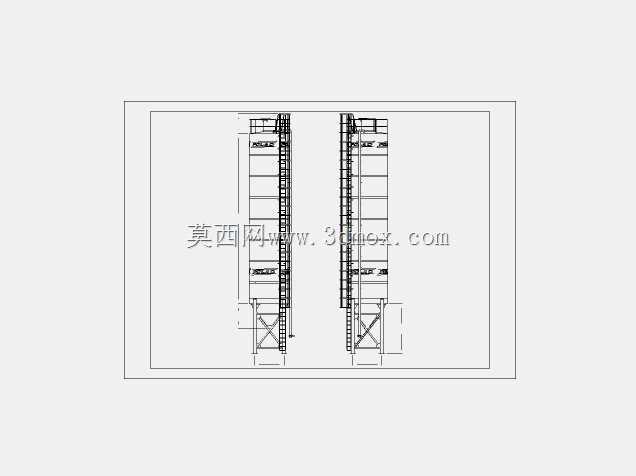

　　闸板的开合行程经过反复校核，既能保证大流量给料时的出料通畅，也能在称重接近设定值时快速截断料流，减少冲量带来的计量误差。设计阶段特意把称重单元布置在皮带机的受料段与卸料段之间，采用悬浮式称重托辊组结构，皮带运行时的张力波动、托辊径向跳动带来的干扰量都通过结构限位做了抵消，不用额外增加复杂的软件滤波算法就能保证动态称重的精度，骨料从料仓落到皮带上之后，先经过3米左右的匀料段，让骨料在皮带面上铺成厚度均匀的料层再经过称重区域，避免偏载、堆料导致的称重不准。料仓的侧面设置了连续的爬梯与检修平台，平台护栏高度符合工业设备安全规范，爬梯的踏步间距按人体工程学设置，日常巡检时操作人员可以直接到达每个卸料口的位置，清理卡料、更换闸板密封件的时候不用搭设额外脚手架。料仓下部的支撑结构采用型钢焊接的桁架形式，四个支腿的地脚螺栓孔位置预留了50毫米的调节余量，现场安装时可以根据土建基础的实际误差做微调，不用重新扩孔或者垫太厚的垫铁，降低现场安装的难度。皮带机的驱动滚筒采用包胶处理，增大与皮带之间的摩擦力，避免重载启动时出现打滑，尾部滚筒设置了螺旋张紧装置，张紧行程留了300毫米的余量，皮带使用一段时间出现伸长之后可以快速调整张紧力，不用截断皮带重新接头。导料槽布置在每个卸料口的下方，导料槽的边缘与皮带面之间的间隙控制在10到15毫米，间隙处加装了耐磨橡胶裙边，既不会刮伤皮带表面，也能防止骨料从间隙处撒落，减少日常清理的工作量。

　　考虑到混凝土生产现场粉尘大的工况，料仓顶部预留了除尘接口，可以直接对接厂区的集中除尘系统，卸料时产生的粉尘不会外溢到车间内；皮带机的回程段设置了空段清扫器，粘在皮带工作面的细骨料会被清扫器刮落到专门的接料槽里，不会掉落到地面或者滚筒上造成皮带跑偏、磨损。整套设备的安装边界也做了充分的适配考量，料仓顶部的进料口中心距与常规搅拌站的骨料上料皮带卸料位置完全匹配，不用额外改动物料输送路径；设备整体的宽度控制在4.2米以内，长度控制在11米左右，常规商混站的配料车间层高只要达到12米就能满足安装要求，不需要对厂房做特殊改造。在实际使用场景中，这套给料装置可以同时存储三种不同粒径的骨料，比如碎石、瓜子片、机制砂，生产时根据混凝土配比的设定值，

　　对应料仓的气动闸板自动打开，骨料落到输送皮带上，经过称重单元实时计量，当输送的骨料重量接近配方设定值时，闸板先关到小开度状态做慢速补料，达到设定值后完全关闭，皮带把计量好的骨料输送到下方的计量斗或者搅拌机内，整个过程连续自动运行，不需要人工干预，相比传统的气缸翻斗式给料设备，它的给料连续性更好，不会出现料斗翻转时的冲击载荷，设备运行的噪音更低，易损件的更换周期也更长。设计时还特意把所有气动元件的集中布置在设备一侧的阀组柜里，气路管线采用沿支架走线的方式布置，所有管线都有固定管卡，不会因为设备运行的震动出现管线松动、漏气的情况，日常维护时只需要在阀组柜位置就能检查所有气动元件的工作状态，不用绕着设备来回排查。料仓的内壁加装了超高分子量聚乙烯衬板，衬板的摩擦系数极低，骨料在仓内流动时不会出现粘壁的情况，尤其是含水率较高的机制砂，也能顺利从卸料口流出，不用额外加装空气炮或者振动器来破拱，减少了设备的故障点和能耗。
