矿用螺旋洗砂分级输送设备结构

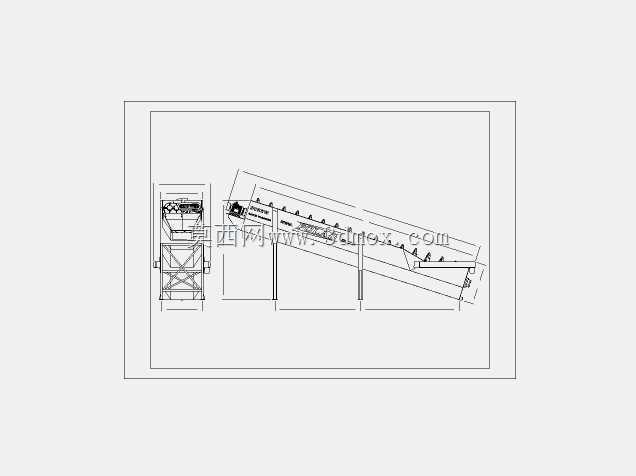

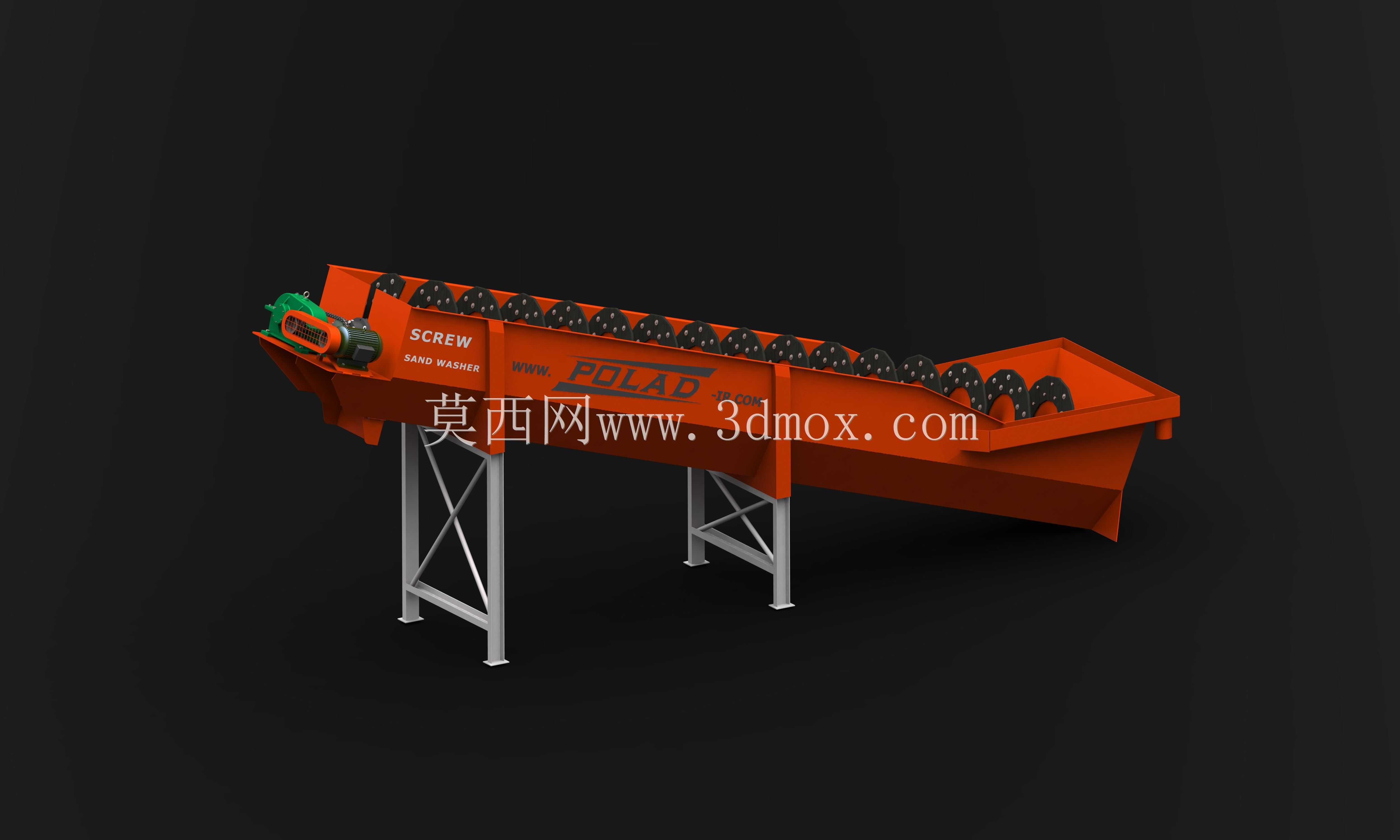

　　在砂石骨料生产、金属非金属矿选别作业的湿法工艺环节，这类螺旋结构的洗选设备是衔接破碎筛分与后续分选、成品存储的核心作业单元，日常作业中承担着去除砂石料表面附着泥粉、分级不同粒度矿粒、输送沉砂物料的多重作用，尤其适配山砂、风化砂、河道疏浚砂这类含泥量波动大的原料处理场景，能有效解决成品砂含泥量超标、粒度级配不均的问题，避免后续混凝土拌合、精矿分选环节出现性能波动。从结构设计逻辑来看，整套设备采用倾斜安装的布置形式，槽体为敞口U型长槽结构，倾斜角度的设定是经过多场景作业数据校核的，既保证槽内有足够的沉降区长度让细粒级物料完成分级沉降，又能让槽内的洗选废水从溢流端平稳排出，不会携带过多合格粒度的物料流失。槽内的螺旋轴组件是核心作业部件，

　　螺旋叶片采用连续式螺旋面设计，叶片边缘与槽体内壁预留了合理的运行间隙，既避免运转过程中叶片与槽体发生剐蹭磨损，又能保证沉在槽底的粗粒物料被充分推送，不会在槽底形成积料死角。螺旋轴的驱动端布置在槽体的高位出料端，驱动单元采用减速电机直连的传动形式，相比传统的皮带传动结构，传动效率更高，重载启动时的扭矩输出更稳定，同时驱动端的密封结构采用多道组合密封形式，能有效阻挡槽内的泥水、细砂侵入轴承腔，延长轴承部件的维护周期。支撑结构采用型钢焊接的支架形式，支架的支腿位置对应螺旋轴的承重段设置，保证设备满载运行时槽体不会出现明显的挠度变形，支腿底部预留了地脚螺栓安装孔位，现场安装时可以根据厂区的工艺布置标高，配合垫铁调整设备的安装角度，

　　适配不同处理量、不同物料特性的作业需求。设备的进料端设置在槽体的中下部位置，原料与冲洗水同步进入槽体后，在螺旋叶片的低速搅拌作用下，物料表面附着的泥团被打散，泥粉与细粒级杂质随水流从低位端的溢流口排出，而沉降到槽底的合格粗粒物料则被旋转的螺旋叶片持续向上推送，经过槽体上部的脱水段后从高位出料口排出，完成整个洗选、分级、输送的作业流程。在三维建模过程中，这类设备的结构细节需要重点关注几个边界条件：首先是螺旋叶片的螺距与直径的匹配关系，螺距过大会导致物料输送过程中出现返料，螺距过小则会降低输送效率，增加不必要的功率消耗；其次是槽体的圆弧半径与螺旋直径的配合，间隙值需要根据处理物料的最大粒度调整，避免大颗粒物料卡滞在叶片与槽壁之间；

　　另外驱动端的轴承座安装位置需要预留足够的维护空间，方便后期更换密封件、轴承等易损部件，支架的结构设计还要考虑现场吊装的便利性，过重的分体部件需要预留吊装孔位，降低现场安装的作业难度。从实际选型适配的角度，这类设备的处理能力与螺旋直径、安装角度、螺旋转速直接相关，当处理含泥量较高的物料时，可以适当降低螺旋转速，延长物料在槽内的清洗停留时间，当需要提高处理量时，可以在合理范围内增大安装角度，缩短物料的输送路径，但角度过大会导致溢流端的水流速度过快，造成细粒级物料的不必要流失。设备的槽体通常采用耐磨钢板焊接制作，螺旋叶片的边缘可以根据作业磨损情况加装耐磨衬层，延长叶片的使用寿命，减少日常维护的更换频次。
