利巴利卡水平面粮食清理分选设备结构

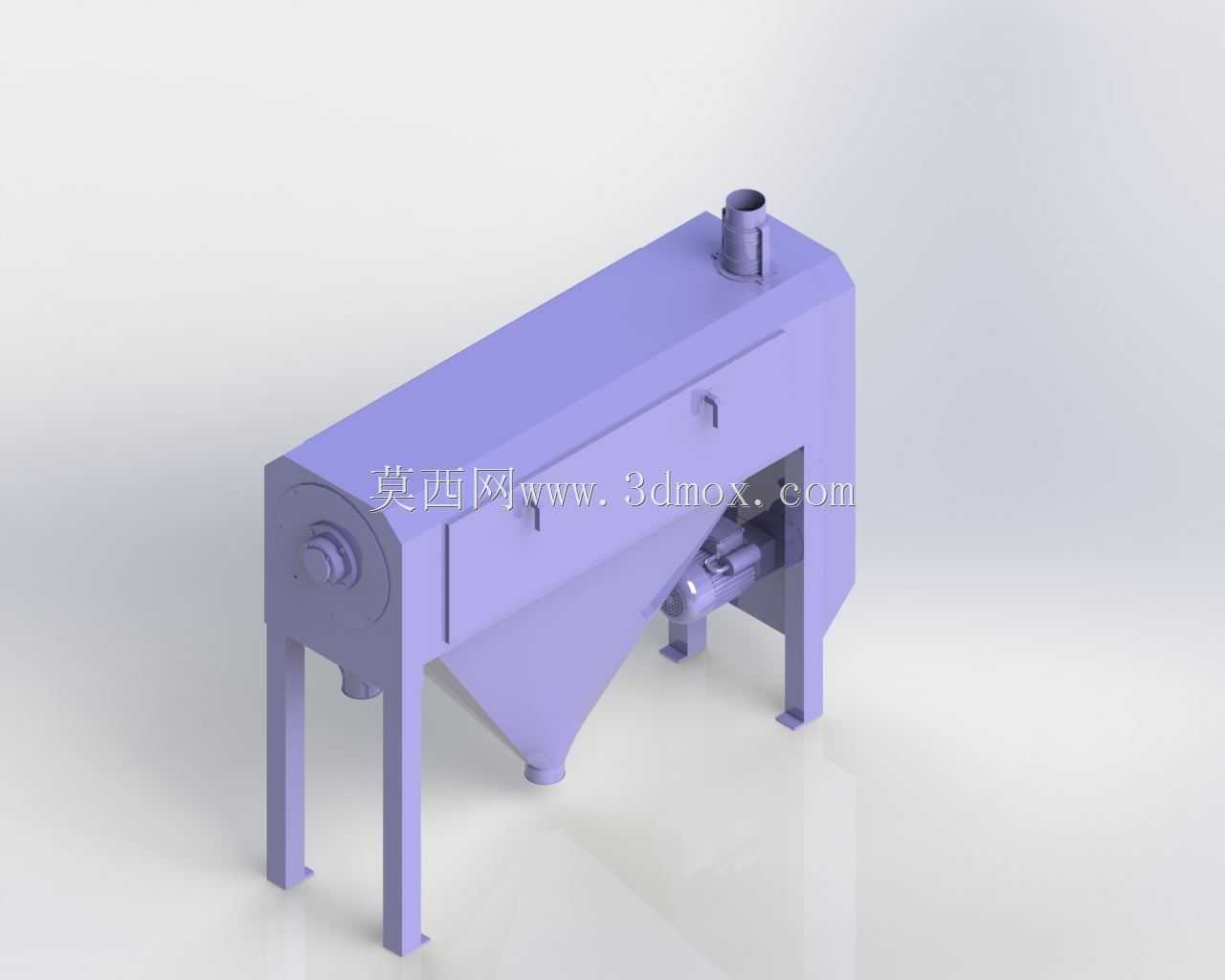

　　在粮油加工、饲料生产的原料预处理工段，这类水平面筛理设备是清理流程里的核心单元，主要承担原粮中大小杂质、瘪粒、轻杂的分级筛除任务，适配小麦、玉米、稻谷等多种大宗粮食物料的初清与精选工序，也可用于饲料厂粉状、颗粒状原料的除杂分级，在中小型粮食加工生产线的清理车间、原料接收工段都有广泛部署。设备整体采用卧式长箱体结构，上部为封闭的筛格容纳腔，顶部设置圆柱形进料接口，可直接对接上游溜管或者闭风器出料口，避免进料过程中粉尘外溢，进料口位置偏向箱体一端，能够保证物料进入筛面后沿筛体长度方向均匀分布，充分利用整个筛面的有效工作面积。箱体下部设计为锥形集料斗结构，斗壁倾斜角度根据物料安息角设置，能够保证筛下物料顺利汇集到下部出料口，

　　不会出现物料粘附、积料堵料的问题，锥形斗的侧边设置有检修观察口，日常生产中可随时查看筛下物的流动状态，清理卡滞的杂物时无需拆解整个箱体。设备的支撑结构采用四条立式支腿，支腿底部带有安装固定板，可通过膨胀螺栓直接固定在车间混凝土地面上，支腿的高度设计预留了下部出料口接溜管的操作空间，安装时需要保证设备整体沿进料到出料方向有微小的倾斜角度，配合筛体的水平往复运动，让物料在筛面上保持匀速向前的流动状态，避免物料堆积在筛面局部影响筛理效率。设备传动端设置在箱体端部，采用偏心机构带动筛体做水平面内的往复回转运动，相比振动筛的垂直振动结构，水平面运动的筛体对物料的扰动更平缓，能够减少物料的破碎率，尤其适合对种粮、

　　成品粮这类对破碎率要求较高的物料进行筛理，筛格采用抽屉式安装结构，松开侧边的压紧手柄即可抽出筛格，更换不同孔径的筛网就能适配不同物料、不同除杂粒度的生产需求，日常更换筛网、清理筛面堵塞的操作单人即可完成，不需要复杂的吊装工具。从安装边界来看，设备的整体长度适配中小型车间的设备排布，宽度方向预留了两侧检修操作的空间，支腿的安装孔位间距统一，可直接适配现有同类型老设备的安装基础，老旧生产线设备更新时不需要重新做地面基础，能够大幅缩短技改的停机时间。设备的箱体采用薄钢板折弯焊接成型，外部设置有加强筋提升整体刚性，长时间往复运动不会出现箱体变形、焊缝开裂的问题，筛体的运动轨迹经过参数优化，物料在筛面上的运动速度保持在合理区间，

　　既不会因为速度过快导致物料来不及透筛就排出，也不会因为速度过慢导致筛面物料层过厚，影响筛理效率和除杂效果。在实际生产流程中，该设备通常布置在风选设备之后、去石设备之前，先筛除原料中比成品粒度大的大杂和比成品粒度小的细杂，减轻后续去石、碾磨设备的工作负荷，减少后续设备的磨损，同时提升最终成品的纯度。
