食品工业用筒式回转连接构件结构设计

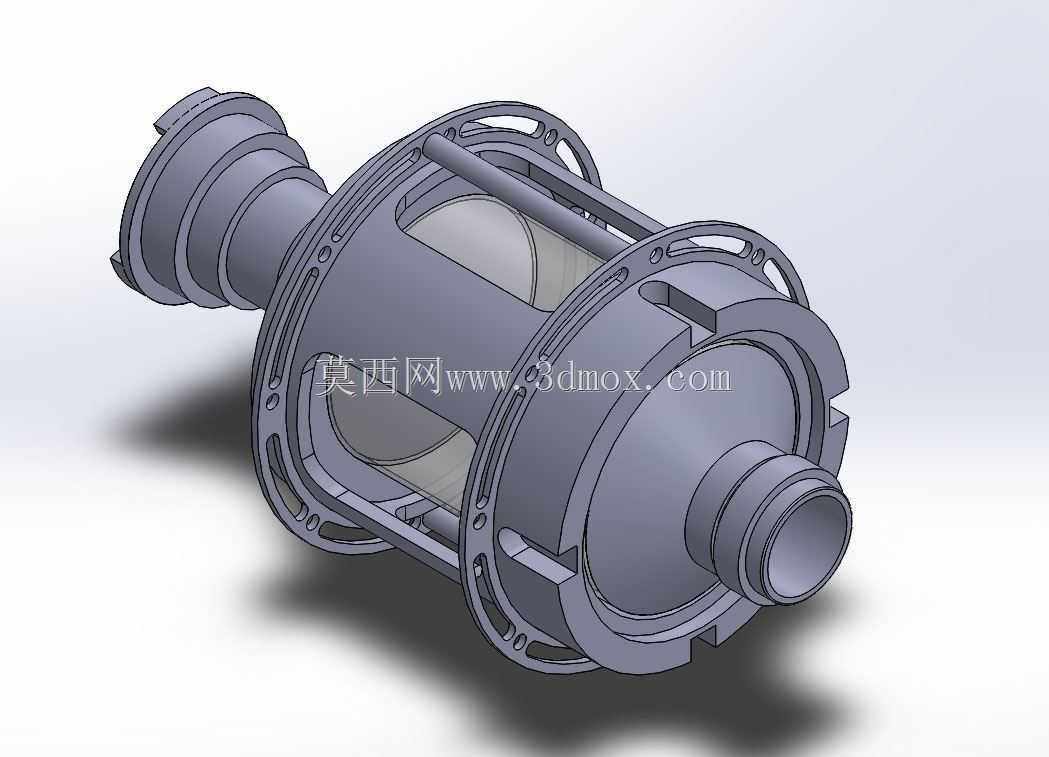

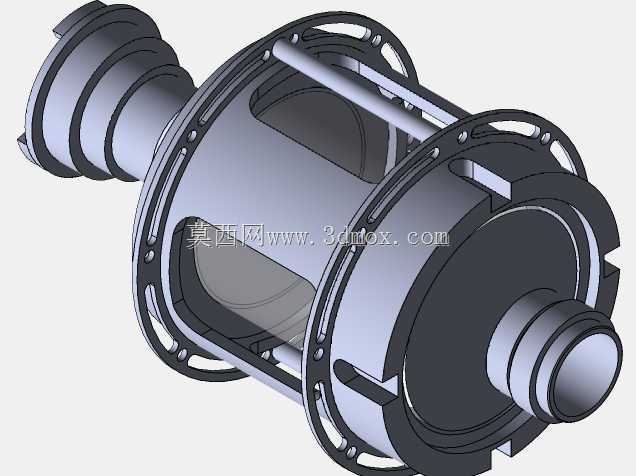

　　该回转连接构件主要应用于食品加工生产线的物料输送、流体管路对接工位，在食品原料预处理、成品灌装、物料转运等环节承担两端功能部件的同轴连接与动力传递作用，可适配食品生产场景中频繁启停、低速回转的工况需求，同时满足食品接触级设备的易清洁、无卫生死角的结构要求。从结构设计逻辑来看，整体采用中空筒式主体框架，两端设置阶梯式轴颈结构，用于与两侧配套部件的轴承位、安装法兰形成定位配合，中间段的镂空框架结构一方面大幅降低构件自身重量，减少回转过程中的转动惯量，降低驱动端的动力损耗，另一方面镂空区域可预留物料流通、管线排布的空间，适配食品生产中流体、半流体物料的输送需求，同时减少实体结构带来的清洁盲区，便于生产间隙的冲洗消杀作业。

　　主体外侧沿周向均匀分布的带安装孔法兰凸缘，用于与配套的回转支撑、传动轮系进行螺栓紧固连接，法兰上的定位止口与相邻部件的止口槽配合，可保证整根构件的同轴度误差控制在机械装配允许范围内，避免回转过程中出现偏摆、振动等问题，降低连接部位的密封件磨损速率。两端轴颈处的阶梯结构做了圆角过渡处理，避免应力集中导致的轴段断裂风险，轴颈表面的粗糙度设计满足常规滚动轴承的配合要求，无需额外做表面处理即可直接压装标准轴承，降低零部件的加工与装配成本。从安装边界来看，构件整体为同轴回转体结构，最大外圆尺寸为中间法兰的外轮廓直径，安装时需保证两端轴颈的同轴度公差不低于IT7级，轴向定位通过轴颈处的轴肩与轴承内圈端面贴合实现，

　　周向传动通过法兰面的螺栓预紧力传递扭矩，无需额外设置键槽连接，减少了轴段的应力集中点，同时提升了装配的便捷性。在实际工况适配性上，该构件的中空通道可根据生产需求走料、穿设清洗管路或者布设传感器线路，镂空框架的筋板厚度经过受力校核，可承受额定扭矩下的载荷不发生塑性变形，筋板与外筒、两端轴颈的连接位置均做了圆弧过渡，既避免了卫生死角，也提升了结构的整体刚性。设计过程中充分考虑了食品工业设备的拆装维护需求，所有连接部位均采用标准紧固件，无需专用工装即可完成拆装，构件整体无封闭空腔，不会残留清洗液或者物料残渣，符合食品加工设备的卫生设计规范。在动力传递层面，该构件可适配低转速大扭矩的传动场景，

　　两端的连接结构可根据实际配套设备的接口形式做适配调整，既可以连接输送辊筒实现物料的水平输送，也可以连接旋转分配器实现流体介质的动态输送，还可作为搅拌机构的主轴连接架，带动搅拌桨叶完成物料混合作业。结构上的对称设计也保证了构件的动平衡性能，回转过程中不会产生额外的偏载力，可延长配套轴承、密封件的使用寿命，减少生产线的停机维护频次。
