工业离心通风机传动总成结构设计

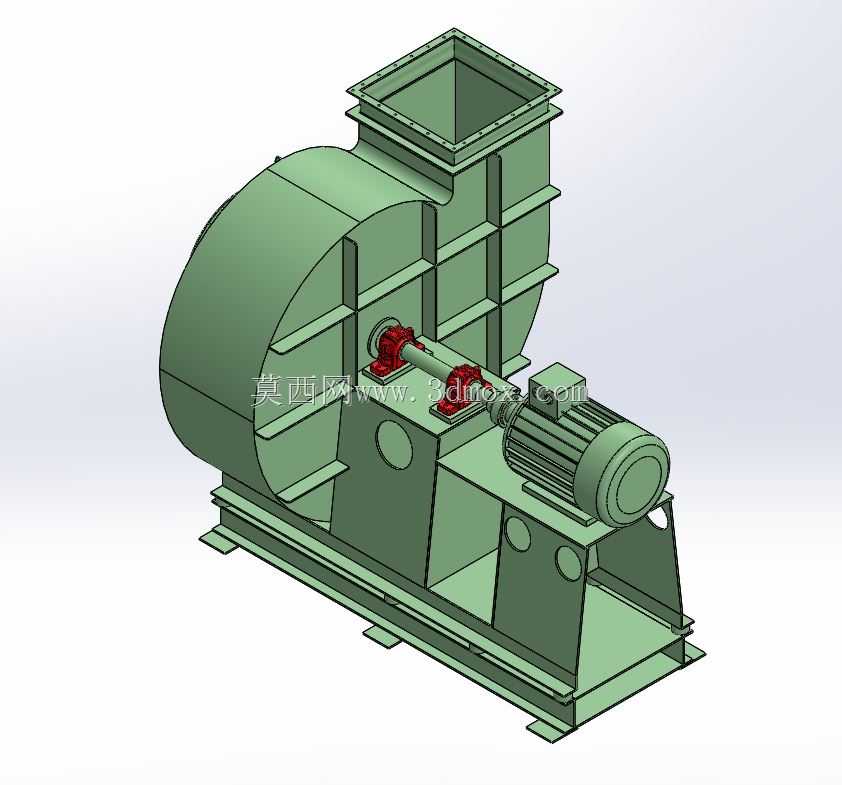

　　这套三维结构对应的是工业现场常用的皮带传动式离心通风机，整套模型把蜗壳壳体、进风通道、方形出风口、叶轮转子、轴承支座、联轴器、驱动电机以及公用焊接底座全部按装配关系搭建完成，没有做外观简化处理，结构细节可以直接用于方案评审、布置校核和同类设备改型参考。

　　从实际使用场景来看，这类设备在工厂除尘系统、车间送风换气、锅炉引风、物料气力输送、涂装线排风以及化工尾气输送环节都很常见。含尘气流或者需要输送的空气从轴向进风口进入叶轮腔，高速旋转的叶轮通过叶片对气体做功，让气体获得压力和动能，之后气流沿着蜗壳流道逐步扩压，最终从顶部的方形法兰口排出，对接后续风管、除尘设备或者工艺管线。方形出风口自带法兰边和螺栓孔位，现场安装时可以直接和矩形风管配对，不需要额外做变径转接，能减少管路漏风点。

　　整套设备采用分体传动布局，电机和风机转子并非同轴直连，中间通过联轴器完成扭矩传递，轴承座独立布置在蜗壳和电机之间。这种设计的优势很明显：一方面叶轮侧的高温、含尘气流不会直接传导到电机轴端，能延长电机使用寿命；另一方面后期更换皮带、检修轴承、清理叶轮积灰的时候，不需要拆解蜗壳主体，只需要拆开联轴器护罩就可以完成维护。轴承座采用双支点支撑结构，两个轴承位分别承受径向和少量轴向载荷，支座底部和公用底座之间预留了调整垫片空间，现场找正的时候可以通过增减垫片来校准轴系同轴度，避免运行时出现异常振动。

　　蜗壳部分采用钢板焊接的典型结构，流道从叶轮外缘开始逐步扩径，把气体的动压逐步转化为静压，降低流动损失。蜗壳侧面开设了检修人孔位置，长期运行后如果叶片沾附粉尘、出现动平衡偏差，运维人员可以打开检修口进入内部清理，不需要整体吊装拆开壳体。底座是通长的型钢焊接框架，电机安装位、轴承座安装位、蜗壳支撑位全部集成在同一底座上，框架上开设有长条形调节槽，电机位置可以沿槽口平移，用来调整联轴器的同轴度以及皮带张紧力，底座底部的地脚板预留螺栓孔，现场做混凝土基础之后直接穿地脚螺栓固定即可，不需要单独为电机和风机分别做基础，能大幅减少土建安装工作量。

　　在三维建模的思路上，这套装配完全按照实际加工逻辑拆分零件：蜗壳的侧板、围板、出风口法兰分别作为独立钣金件，叶轮的前盘、后盘、叶片、轮毂分开建模后装配，轴承座、端盖、密封件、联轴器半体、弹性垫、电机的机座、端盖、风罩、接线盒也都保留了完整结构。做布局设计的时候，工程师可以直接调取这套模型核对整机的长宽高边界：顶部出风口的法兰尺寸决定了车间风管的走向高度，电机外伸端的长度要预留接线和散热空间，底座两侧的检修空间至少要留出单人操作的距离，尤其是联轴器两侧和轴承座注油位置，不能被周边管线或者墙体遮挡。

　　选型和布置阶段还要关注几个安装边界：整机的重心偏向蜗壳一侧，做基础承重计算的时候不能只按总重量平均分配，要在蜗壳支撑位对应的基础区域加强配筋；进风口如果对接进风管道，要避免管道急弯直接正对进气口，否则会造成进气紊流，降低风机效率还会带来额外噪声；出风口法兰和风管连接的时候建议加装柔性软接头，阻断风机运行的振动传递到管路上，防止风管长期受振出现焊缝开裂。模型里的传动部位预留了安全防护罩的安装位置，实际投产时必须加装护罩，避免运转时人员触碰旋转部件。

　　从结构细节来看，叶轮和主轴之间采用轮毂锁紧结构，扭矩通过键连接传递，轴承端盖设置了迷宫密封，防止外界粉尘进入轴承腔，同时避免轴承润滑脂外泄。电机的滑轨和底座之间采用螺栓压紧，调整好皮带张紧度之后锁紧两侧固定螺栓，运行过程中不会出现移位。整套结构没有复杂的特殊定制件，大部分零部件都是通风机行业的通用结构，加工工艺成熟，维护备件通用性强，无论是做新线通风系统设计，还是旧风机改造替换，都可以直接参考这套装配的尺寸关系和结构布局，提前在三维环境里完成干涉检查、管线对接和基础规划，减少现场安装时的返工问题。
