快开式压力容器人孔检查门结构设计

　　这款快开式检查门主要应用于承压罐体、密闭风道、工业除尘箱体、化工反应容器侧壁的人员进出与检修开口场景，日常生产中操作人员可通过该开口进入设备内部完成滤袋更换、积料清理、焊缝探伤、内部构件检修等作业，相比传统螺栓紧固的人孔结构，该结构无需逐个拆卸螺栓即可完成启闭，能大幅缩减检修准备时间，降低一线运维人员的劳动强度。

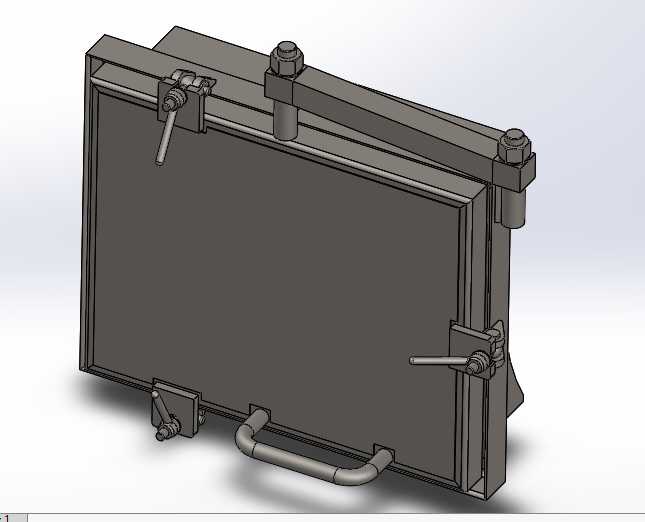

　　从结构功能来看，该检查门采用多组压紧机构配合门框密封槽实现密封，顶部设置的横向压梁通过两端的螺栓螺母组件提供主压紧力，压梁中部的压紧柱可将锁紧力均匀传递至门板上部区域，避免门板局部受力变形导致密封失效；门板侧边配置的两组凸轮式快开压把，可在压梁锁紧后完成侧边的辅助压紧，压把采用偏心凸轮结构，扳动到锁止位置时可自动形成机械自锁，不会因设备运行振动自行松脱；门板下部设置的U型管状把手，既方便操作人员开合门板时握持施力，也可在门板开启后作为临时扶杆使用，左下角的小规格锁扣可配合挂锁实现设备停运期间的闭锁管控，避免无关人员随意开启设备引发安全事故。

　　设计过程中首先考虑的是密封可靠性，门板与门框的贴合面采用折弯成型的止口结构，密封胶条嵌入门框的预留槽内，当门板闭合压紧时，胶条产生均匀的压缩变形，可阻断内部带压气体、粉尘或者流体的外泄路径，适配微负压到低压的工况使用；其次是操作便捷性，所有锁紧操作点都集中在门板的外侧可视区域，操作人员无需绕到设备其他位置即可完成全部锁紧动作，快开压把的操作力经过杠杆比优化，单人即可轻松完成启闭，不需要借助额外的加力工具；再者是安装适配性，门框采用等边角钢拼焊成型，安装时可直接焊接在设备侧壁的预留开口上，不需要额外制作安装法兰，门框与门板的铰接结构设置在侧边，开启后门板可绕铰接轴旋转至侧面，不会占用设备正面的操作通道，门板的开启角度可达到120度以上，完全满足人员进出和工具递送的空间需求。

　　从安装边界来看，该检查门适配的设备侧壁开口为矩形，门框的外轮廓尺寸比开口尺寸单边宽出50mm的焊接余量，安装时需要保证门框与设备侧壁的焊接处满焊无气孔，避免出现漏风漏料的问题；门板闭合后整体向外突出的厚度不超过200mm，不会与设备周边的走台、管线产生干涉；所有压紧构件的活动行程都经过校核，锁紧和开启过程中构件不会出现卡滞，压梁两端的锁紧螺母预留了足够的调节余量，当密封胶条长期使用出现压缩永久变形时，可通过调整螺母的压紧量补偿胶条的变形量，延长密封件的使用寿命，不需要频繁更换胶条即可维持密封性能。

　　在实际工况适配中，该结构可根据使用场景调整门板的材质，普通通风除尘场景可采用普通碳钢焊接后做防锈涂装，有腐蚀性介质的场景可更换为不锈钢板材制作，压紧构件的表面处理也可根据防腐需求选择镀锌、喷塑或者抛光处理；门板内侧没有突出的构件，不会在设备运行过程中挂住内部的物料或者纤维类杂质，减少内部积料的清理频次；铰接轴采用耐磨销轴配合铜套结构，长期开合使用也不会出现轴孔磨损松旷的问题，日常维护仅需要定期在铰接点和凸轮压紧面涂抹少量润滑脂即可，维护成本极低。
