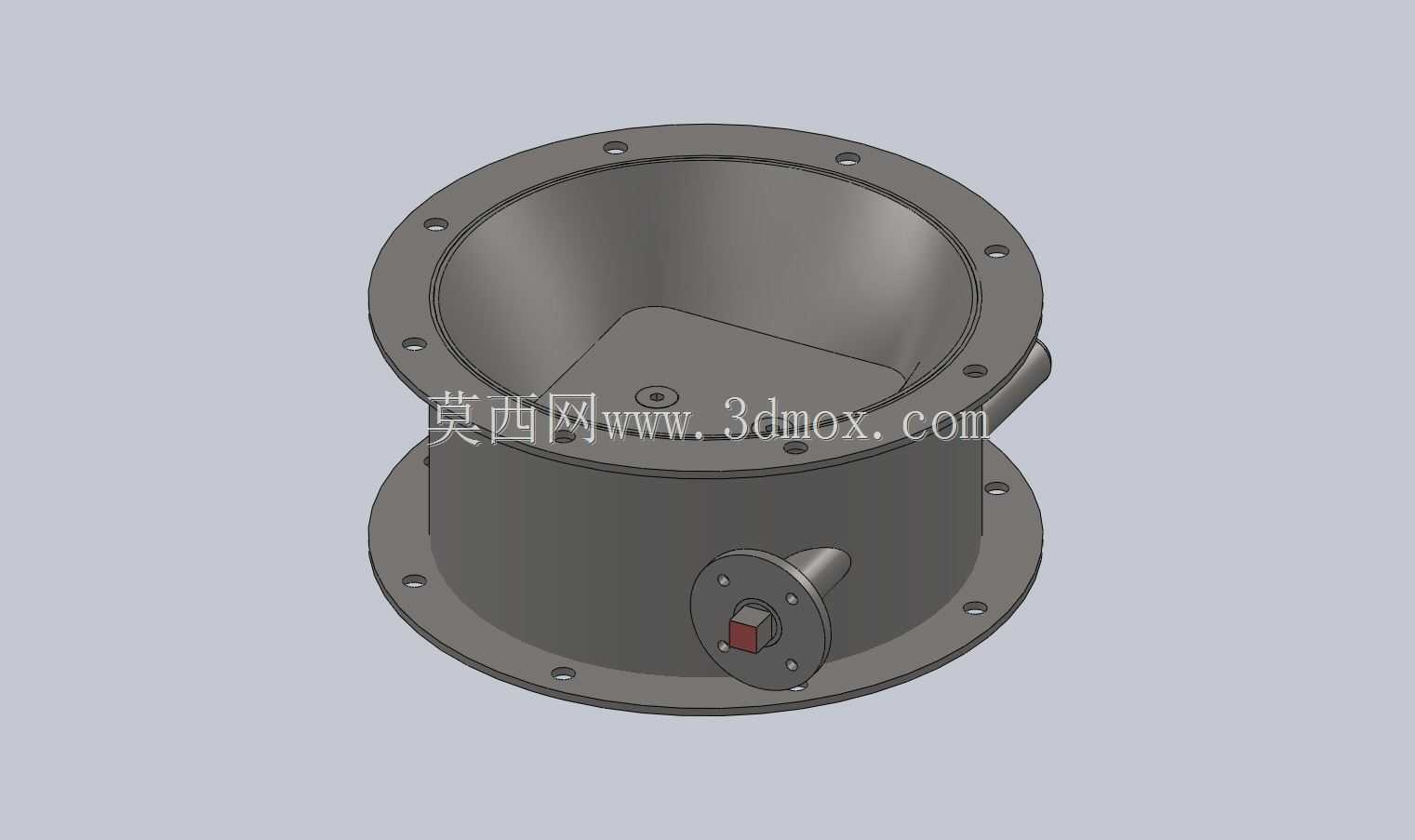

带侧装接口的双法兰连接筒式腔体结构

　　在粉体输送、低压流体管路、通风除尘系统的管路接驳环节，这类双法兰筒式腔体是非常常见的过渡转接部件，很多现场做管路改造的工程师都接触过类似结构，它的核心作用是实现不同通径管路的平顺过渡，同时预留侧装接口来安装检测元件、调节构件或者辅助支路管线，避免在主管道上直接开孔焊接带来的应力集中、密封失效问题。从结构设计逻辑来看，上下两端的法兰盘采用等径布置，法兰端面的螺栓孔沿圆周均布，孔位公差严格匹配对应压力等级的管路法兰标准，安装时不需要额外加工转接板，直接通过螺栓配合密封垫片就能完成与上下游管路的对接，法兰盘背面做了倒角过渡，减少与筒体焊接位置的应力集中，避免长期受管路振动影响出现焊缝开裂的问题。筒体部分采用等径直筒与上部锥段结合的结构，

　　上部锥段做了大圆角过渡，当介质从上部进入腔体时，锥段的导流作用可以避免介质直接冲击筒壁造成的局部磨损，尤其是输送含颗粒的粉体介质时，这种平顺过渡结构能大幅减少物料在腔体内壁的挂壁残留，降低日常清理维护的频次。侧部伸出的接口采用小法兰连接形式，接口轴线与筒体主轴线垂直相交，接口内部预留了安装台阶，可以适配插装式的检测探头、调节挡板或者支路管路，接口法兰的螺栓孔同样做了均布设计，密封面的平面度要求与主法兰一致，保证侧装部件安装后不会出现泄漏。很多新手建模的时候容易忽略的细节是，侧接口与筒体的相贯线位置要做圆角补强，因为这个位置是整个腔体的应力薄弱点，当腔体内存在工作压力或者受外部管路载荷时，相贯线位置的应力会比筒体其他位置高2-3倍，

　　做圆角过渡不仅能降低应力集中系数，也能减少焊接加工时的缺陷概率。从安装边界来看，这类腔体的整体高度由上下游管路的安装间距决定，法兰外径比筒体直径大出的尺寸要满足螺栓安装的操作空间，侧接口的伸出长度要保证侧装部件安装时不会和主管道的螺栓、支撑构件发生干涉，实际选型时需要核对侧接口的通径是否匹配待安装元件的尺寸，避免出现接口通径过小导致元件无法插装的问题。在实际工况应用中，这类腔体可以根据输送介质的不同选择对应的材质，输送普通空气、常温清水时采用普通碳钢焊接后做防锈处理即可，输送腐蚀性介质时可以更换为不锈钢材质或者在筒体内壁做防腐衬层，法兰密封面的形式也可以根据压力等级选择平面、凸面等不同形式，满足不同工况的密封要求。建模过程中，

　　法兰盘的螺栓孔排布要严格遵循标准件的孔位规范，不能随意调整孔间距，否则现场安装时会出现螺栓无法对位的问题，筒体与法兰、侧接口的焊接位置要预留合理的焊脚尺寸，在三维模型里体现出焊接坡口的细节，方便后续出工程图时标注焊接要求，也能提前校核焊接后是否会出现结构干涉。另外，腔体内部的转角位置都做了圆弧过渡，没有直角死角，一方面是减少介质残留，另一方面也避免直角位置在加工时出现应力裂纹，尤其是用于食品、医药行业的物料输送场景，无死角的结构也能满足CIP清洗的要求，不会出现物料积存滋生细菌的问题。很多现场应用中，会在侧接口位置安装温度传感器、压力检测探头，或者安装风量调节挡板，用来监测管路内的介质参数、调节管路流量，这时候侧接口的同轴度要求就比较高，建模时要保证侧接口的轴线与筒体轴线垂直相交，偏差控制在允许范围内，避免安装检测元件时出现探头歪斜，影响检测精度或者导致密封失效。上下法兰的端面平行度也有严格要求，如果两个法兰端面不平行，安装时强行拧紧螺栓会导致筒体受额外的弯矩，长期运行下会出现焊缝开裂、密封垫片压偏泄漏的问题，建模时通过基准面约束来保证两个法兰端面的平行度，能从设计源头规避这类安装问题。
