大口径气动风阀管道通风调节装置

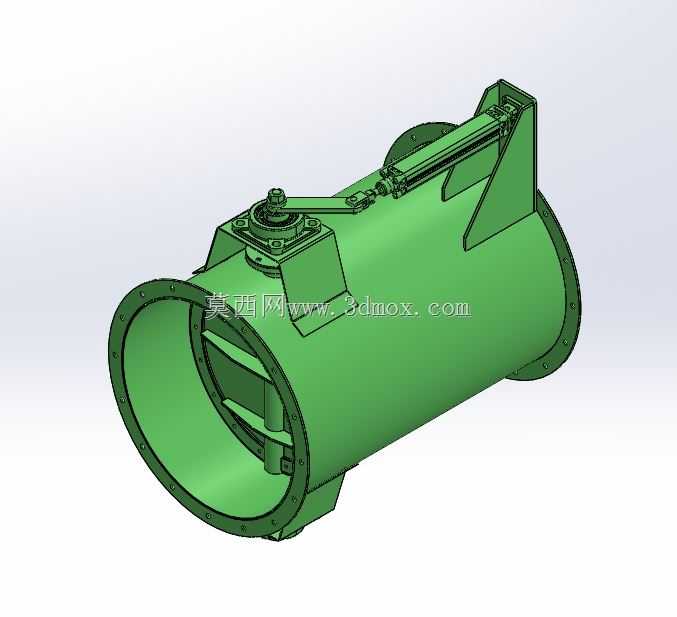

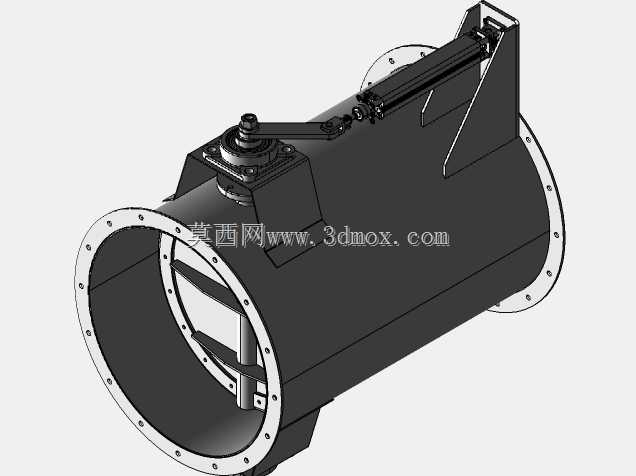

　　这款大口径风阀主要应用在工业通风除尘系统、废气处理输送管线、暖通空调主风道以及矿山井下通风网路中，作为管路通断与风量调节的核心执行部件，适配公称通径630到1000毫米的圆形金属风管，安装时直接与两端带法兰的风管对接，法兰盘上预留的螺栓孔位匹配常规通风管道的法兰安装标准，安装边界需预留执行机构侧不小于300毫米的操作维护空间，避免与周边管线、支架产生干涉。从结构设计来看，阀体采用圆筒式焊接壳体，两端法兰与筒体满焊成型，内部设置多叶对开式调节挡板，挡板转轴采用外置轴承座支撑，避免粉尘进入转轴卡涩，转轴延伸出阀体的部位设置密封填料函，减少高压通风工况下的漏风率。驱动部分采用直连式气动执行机构，通过曲柄连杆结构带动内部挡板同步转动，

　　执行机构附带的安装支架直接焊接在阀体筒壁上，支架做了三角加强筋处理，能够承受气动执行器动作时的往复冲击力，避免长期运行出现支架变形、连杆偏移的问题。在实际工况使用中，这类风阀可以实现0到90度的开度调节，配合气动定位器能够精准控制管路内的通风量，相比手动风阀，它可以接入厂区的DCS控制系统，实现远程启闭与风量自动调节，在除尘系统中可以根据各吸尘点的风压变化动态调整开度，平衡整个管网的阻力分布；在废气处理管线中，可配合VOCs处理设备的运行工况，调节进入处理单元的废气流量，避免风量波动影响处理效率。设计过程中重点考虑了含尘气流的磨损问题，挡板边缘做了折边加强，筒体内部没有突出的结构件，不会造成粉尘积留，

　　挡板关闭时的密封面采用弹性橡胶条镶嵌结构，关闭状态下的漏风率控制在1%以内，满足通风系统的严密性要求。安装时需要注意阀体两端的法兰密封垫采用耐温橡胶材质，螺栓对角均匀紧固，避免法兰面受力不均导致漏风，气动执行器的气源接口需配置过滤减压阀，保证气源洁净度，避免杂质进入气缸造成活塞卡涩。日常维护中仅需定期检查转轴部位的密封填料松紧度，以及连杆连接部位的紧固螺丝是否松动，整体结构没有易损的复杂部件，长期运行的维护成本较低。不同于小口径风阀的薄板冲压结构，这款大口径风阀的筒体采用足够厚度的钢板卷制成型，能够承受通风管网中±5000Pa的风压波动，不会出现筒体吸瘪或者鼓胀变形的问题，执行机构的选型匹配了挡板在最大风压下的转动扭矩，

　　预留了足够的安全系数，即使在管道内积尘增加挡板转动阻力的情况下，也能可靠完成启闭动作。在管路布局中，这款风阀可以水平安装也可以垂直安装，垂直安装时需要注意执行机构的朝向，避免冷凝水顺着执行器支架流入气缸内部，水平安装时执行机构建议布置在阀体上方，减少粉尘堆积在执行器连接部位。对于有防爆要求的工况场景，配套的气动执行器本身不带电气元件，不会产生电火花，能够满足化工、煤矿等防爆区域的使用要求，不需要额外做防爆处理。
