西格诺斯尼工业通风换气设备结构设计

　　在工业厂房、地下管廊、商用建筑的通风系统布设场景中，这类侧装式通风设备是实现局部区域空气置换、温湿度调节的核心执行部件，区别于常规轴流风机的直吹式送风逻辑，该款通风设备采用卧式离心叶轮搭配顶部出风导流腔的结构布局，能够在有限安装空间内实现90度转向送风，适配侧墙开孔安装、吊顶夹层布设等多种受限安装场景。从实际使用需求出发，这类通风设备主要承担密闭空间的污浊空气排出、外部新鲜空气导入功能，在焊接工位、设备机房、仓储区域等场景中，可根据区域换气次数要求匹配对应运行功率，持续将区域内的粉尘、余热、浑浊空气排出，同时导入外部洁净空气，维持区域内空气参数符合作业环境要求。

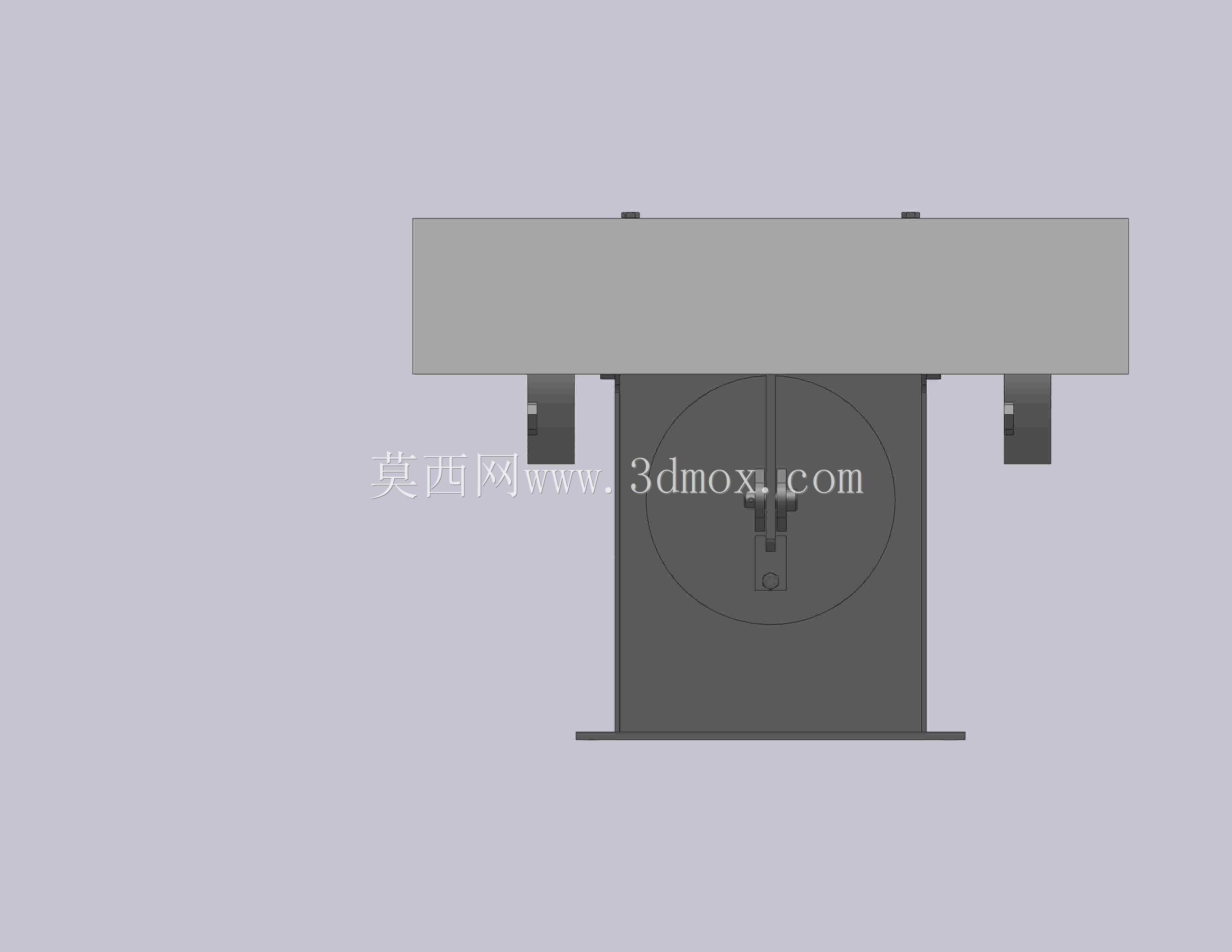

　　从结构设计逻辑来看，该设备的主体支撑结构采用立式方箱基座设计，基座底部设置平整安装法兰边，法兰边上预留对称布置的安装螺栓孔，安装时可直接通过膨胀螺栓或连接螺栓固定在墙面安装支架或混凝土基础上，基座内部预留叶轮安装腔与电机容纳空间，将动力部件完全封闭在壳体内部，既可以避免运行过程中转动部件与外部管线、杂物发生干涉，也能降低动力部件运行产生的噪音向外传递。叶轮部分采用前向多翼离心叶轮结构，相比轴流叶轮能够提供更高的送风压头，在连接较长送风管道或者存在出风阻力的场景下，依然能够维持稳定的送风量，不会因为管网阻力增加出现风量骤降的问题。顶部的出风导流腔采用矩形等截面结构，导流腔两端设置对称的安装挂耳，可直接对接方形通风管道，导流腔内部做圆弧过渡处理，减少气流转向过程中的涡流损失，降低气流通过设备时的阻力损耗，提升整体通风效率。

　　在安装边界设计上，该设备的整体安装尺寸充分考虑了常规侧墙安装的空间限制，基座的竖向高度适配常规墙面支架的承载跨度，顶部出风腔的横向宽度匹配标准规格的通风管道法兰尺寸，安装时不需要额外制作变径转接件，可直接与现有通风管网对接。设备侧面预留检修盖板位置，日常维护时不需要将整个设备从安装位拆除，仅需打开侧盖板即可完成叶轮清洁、轴承润滑、电机接线检查等常规维护操作，大幅降低后期运维的工作量。从结构细节来看，叶轮与电机的连接采用直联传动结构，省去了皮带传动、联轴器传动的中间传动部件，既减少了传动过程中的功率损耗，也避免了传动部件长期运行出现的磨损、松动问题，提升设备长期运行的可靠性，同时直联结构能够进一步压缩设备的整体体积，减少设备安装所需的空间占用。

　　在气流组织设计上，设备的进风侧设置在基座正面，进风口覆盖防护网罩，能够阻挡大体积杂物被吸入叶轮腔，避免叶轮被杂物卡滞造成设备损坏，气流从正面进风口进入叶轮腔后，在离心叶轮的带动下获得动能，经过蜗壳导流后转向90度进入顶部出风腔，最终沿着出风腔连接的管道输送到指定区域或者排出到室外，这种送风路径设计能够让设备在贴墙安装时，进风侧正对需要通风的区域，出风侧直接对接墙外或者吊顶内的排风管道，不需要额外布置弯头转接，有效减少管网配件的使用，降低整个通风系统的成本与风阻。针对不同场景的安装需求，设备的安装挂耳位置预留了调节余量，可根据现场管道的实际位置小幅调整出风腔的安装角度，适配现场安装时的管线偏差，降低现场安装的对位难度。设备的壳体板材采用折弯拼接结构，拼接处做密封处理，避免设备运行时出现漏风问题，保证通风系统的风量能够达到设计要求，不会因为壳体漏风造成实际送风量不足，影响通风换气效果。
