工业级锤式粉碎设备三维结构设计

　　在矿山、建材、固废回收、煤炭分选等散料处理作业场景中，中细碎环节的设备可靠性直接决定整条产线的连续运转时长，锤式粉碎设备凭借冲击破碎的高效特性，长期承担中等硬度以下物料的粉碎作业，适配脆性物料的粒度缩减需求，可处理煤块、石灰石、建筑废渣、玻璃熟料等抗压强度不超过100MPa的物料，出料粒度可通过调整筛条间隙实现灵活控制，能匹配不同下游工序的进料粒度要求。

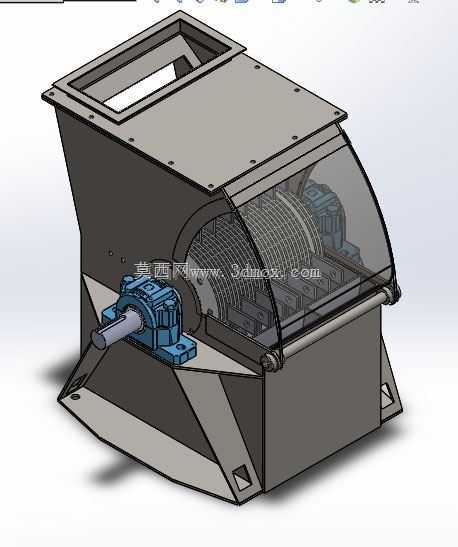

　　从结构设计逻辑来看，该设备采用卧式转子布局，核心做功部件为铰接在转子盘上的耐磨锤头，转子组件两端通过带座轴承固定在机壳两侧的安装支座上，动力输入端预留标准轴伸连接位，可匹配联轴器直连或皮带轮减速传动方案，设计时充分考虑了转子动平衡冗余，所有锤头安装位做等重配平处理，避免高速运转时产生异常振动损伤轴承。机壳采用上下分段式焊接结构，上半部分设置倾斜式进料溜槽，进料口做外翻法兰边设计，可直接对接上游进料溜管或振动给料设备，溜槽内壁预留耐磨衬板安装位，可根据物料磨琢性更换不同材质的衬板，减少物料高速冲刷对机壳本体的磨损；机壳中部设置可开合的弧形检修门，观察门采用透明防护材质，日常巡检时可直接观察内部锤头磨损、筛条堵塞情况，检修时可完全开启，无需拆解整机即可完成锤头更换、筛条调整作业，大幅缩短停机维护时长。

　　机壳下半部分为弧形筛板安装腔，筛板沿转子回转轨迹排布，锤头与筛板之间的间隙可通过两侧的调节机构微调，物料进入破碎腔后，被高速回转的锤头冲击击碎，同时获得动能撞击到机壳内壁的反击板上完成二次破碎，符合粒度要求的物料透过筛条间隙从底部出料口排出，不合格的大块物料会在腔内继续被锤头冲击、研磨，直到粒度达标后排出，这种破碎逻辑能有效减少过粉碎现象，降低无用功损耗。设备底部设置带安装孔的支撑脚，安装时可直接通过螺栓固定在混凝土基础或钢制机架上，安装边界需预留足够的检修空间，设备两侧轴承位置需预留不小于800mm的操作空间，方便日常注脂维护、轴承更换作业，进料口上方需预留吊装空间，方便大块物料的进料衔接，出料口下方需匹配输送设备的接料高度，避免物料堆积堵料。

　　设计过程中针对易损件做了快换结构优化，锤头采用铰接式安装，磨损到极限后可快速拆卸更换，无需拆解整个转子组件；筛板采用分段式拼接结构，局部磨损后可单独更换对应段筛板，无需整体更换，降低运维配件成本。机壳各连接面均做密封处理，转子轴穿出机壳的位置设置密封填料函，避免粉碎作业时产生的粉尘外溢，满足作业现场的环保要求。转子两端的轴承选用带密封的调心滚子轴承，可承受一定的不对中安装误差，同时适配破碎作业时的冲击载荷，轴承座采用独立螺栓固定在机壳支座上，安装时可通过调整垫片调整转子的同轴度，保证运转平稳性。

　　从实际选型适配角度来看，该结构的锤式粉碎机可根据处理量需求调整转子直径、长度以及锤头数量，不同工况下可更换不同材质的锤头，比如处理高磨琢性物料时选用高铬合金复合锤头，处理一般脆性物料时选用高锰钢锤头，兼顾使用寿命与配件成本。设备的整体外形做了紧凑化设计，在保证破碎腔容积足够的前提下，尽量压缩整机的横向、纵向占用空间，可适配移动式破碎站、固定产线等不同安装场景，进料溜槽的倾斜角度做了优化，避免湿黏物料在溜槽处粘结堵料，溜槽角度设置为55度，大于常见湿黏物料的安息角，保证物料能顺畅滑入破碎腔。弧形检修门的铰链采用外置式设计，避免粉尘进入铰链缝隙造成开合卡滞，门锁采用快拆式压紧结构，关闭后可保证门体与机壳之间的密封，同时开启时无需额外工具，方便巡检操作。
