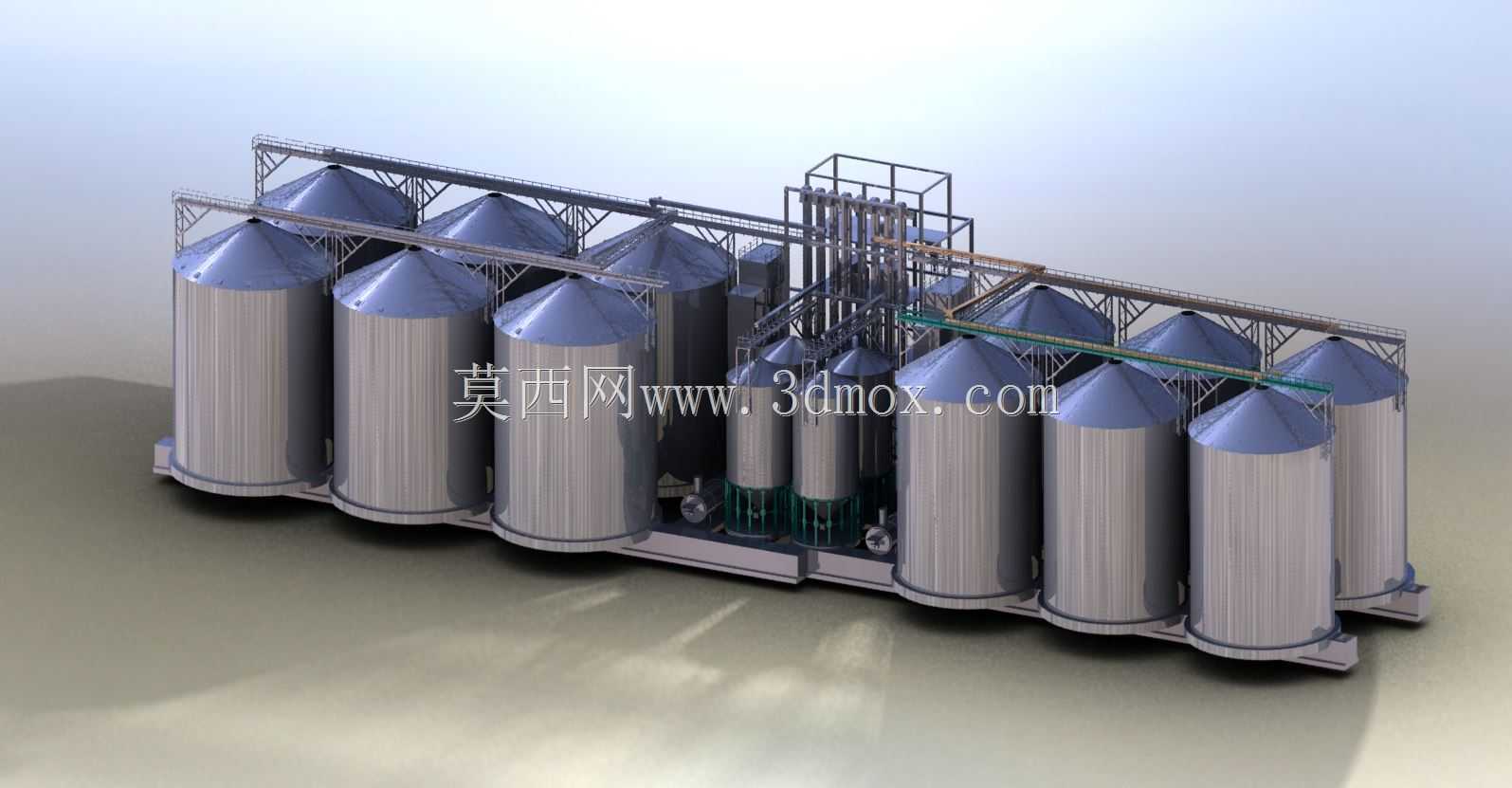

多联体粮食存储钢板筒仓组三维设计

　　这套多联体筒仓组的三维建模，完全围绕粮油加工、粮食收储、饲料生产厂区的实际落地需求搭建，没有做脱离工程实际的夸张造型。从现场应用场景来看，这类筒仓组通常布置在厂区原料接收区与生产加工车间的衔接位置，一侧对接粮食卸车后的斗式提升机、横向输送廊，另一侧直接连通车间内的清理、粉碎、配比工序，承担大宗散状物料的中转、暂存、均化功能，相比传统平房仓，占地利用率能提升60%以上，单仓的物料进出全程可实现密闭输送，能大幅降低露天存储带来的物料损耗、虫害滋生风险。

　　建模过程中首先确定的是单仓的锥底角度，针对小麦、玉米、大豆这类常见散粮的静止角参数，锥段倾斜角度设置为60度，能保证物料依靠自重完全滑落，不会在仓壁锥段位置积料挂壁，避免长期存料出现霉变、结块问题。仓体主体采用立式圆筒结构，相比方形料仓，圆筒结构的环向受力更均匀，钢板壁厚可以在满足结构强度的前提下做到更薄，降低整体自重与材料成本，同时圆筒内壁没有直角死角，物料流动更顺畅，不会出现方形仓拐角处的残料滞留问题。

　　整个仓组采用双排错落排布的布局，大小仓体搭配设置，大容积仓用于存储玉米、小麦这类大宗主料，小容积仓用于存储豆粕、添加剂这类辅料，不同仓体之间预留了足够的检修通道，仓顶设置了通长的巡检走道与安全护栏，走道直接连通每个仓的仓顶人孔、除尘口、料位计安装位，日常巡检人员不用攀爬单独的仓体爬梯，就能完成所有仓顶设备的检查维护。仓体之间的架空输送廊采用桁架式支撑结构，建模时预留了刮板输送机、溜管的安装空间，廊体侧面做了半封闭防护，既可以避免露天输送时雨水进入物料，也能减少输送过程中的粉尘外溢。

　　安装边界方面，整套仓组的底部采用整体式钢结构承台，每个仓的锥底出料口位置都预留了刚性叶轮给料机的安装法兰，法兰接口尺寸匹配行业通用的给料设备规格，后期现场安装时不需要额外做接口改制。仓体侧面设置了分段式爬梯，爬梯带护笼结构，符合高空作业的安全规范，爬梯每间隔3米设置一个休息平台，连接仓壁的加强筋位置，不会额外增加仓壁的局部载荷。仓顶的泄压口、除尘管道接口都做了标准化的位置预留，所有接口的中心高度、法兰直径都对应常规除尘设备的安装参数，现场对接管道时不需要重新调整位置。

　　设计过程中特意考虑了不同厂区的产能适配性，仓体的排布可以根据厂区的实际占地大小做增减调整，单仓的容积也可以通过调整直段高度来灵活改变，不需要改动锥段、仓顶、底部支撑的结构参数，能大幅缩短不同项目的设计改型周期。仓壁外部设置了多道环向加强筋与竖向加强筋，加强筋的间距根据仓内物料的侧压力计算值排布，装满物料时仓壁的变形量控制在规范允许的范围内，不会出现鼓仓、变形问题。锥段位置额外增加了耐磨衬板的安装预留位，针对物料冲刷磨损严重的区域，后期可以直接加装耐磨衬板，延长仓体的使用寿命。

　　整个仓组的配套管线、走台、支撑结构都在模型中做了完整还原，没有省略后期安装需要用到的连接节点、安装孔位，结构设计人员拿到模型后可以直接提取各个部件的尺寸做工程图转化，也可以导入有限元分析软件做风载、雪载、满仓载荷的结构校核，不需要重新搭建基础模型。对于设备选型人员来说，可以直接在模型中测量各个接口的位置、尺寸，匹配对应的输送、除尘、料位检测设备，避免现场安装时出现尺寸干涉、接口不匹配的问题。
