工业料仓锥形卸料斗结构设计

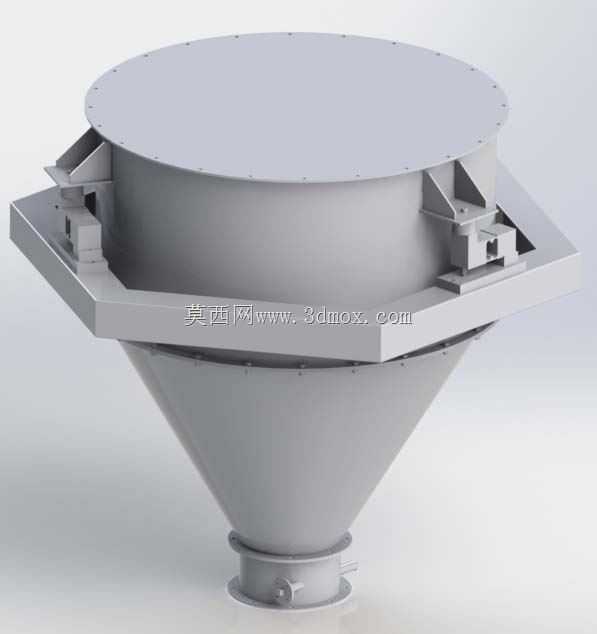

　　该锥形卸料斗作为散状物料处理系统中的核心衔接部件，常配套安装于配料生产线、物料中转工段、成品料暂存工位的上部储料单元与下部给料设备之间，承担散料暂存、均匀导料、防架桥卸料的核心作用，适配粮食加工、建材生产、化工粉体处理、饲料加工等多个涉及散状物料周转的生产场景，可衔接振动给料机、螺旋输送机、皮带输送机等多种下游给料设备，实现储料单元到输送单元的无泄漏物料过渡。从结构设计逻辑来看，上部采用大直径圆形法兰端盖结构，法兰端面沿圆周均匀布置螺栓连接孔位，可直接与上部储料仓筒体、厂房钢架预留安装位通过螺栓组刚性连接，端盖与仓体之间可根据物料特性加装密封垫片，避免粉体物料外溢或者潮气进入仓内影响物料性状；中部为圆筒形储料段，

　　可在物料进入锥形段前预留一定的稳料容积，避免物料直接冲击锥形段壁面造成局部磨损，同时圆筒段外侧对称布置四组支撑安装座，支撑座采用筋板加强的箱型焊接结构，可将整个料斗及满载物料的载荷均匀传递到周边的支撑钢架上，支撑座上预留的螺栓孔可适配不同规格的减震垫或者称重模块，满足有动态称重需求的工位安装要求。下部锥形段的锥角设计经过散料安息角匹配校核，针对不同流动性的散料可调整锥角参数，避免物料在锥段出现挂壁、架桥、起拱的问题，锥段内壁可根据物料磨损特性选择加装耐磨衬板，针对磨蚀性较强的矿石、砂石类物料可更换高锰钢衬板，针对食品级、医药级物料可采用镜面抛光内壁减少物料残留，锥段最下部为小直径圆形出料法兰，可直接对接下游给料设备的进料口，

　　出料口位置可根据需求加装气动闸板阀、振动卸料器等附件，实现卸料流量的可控调节。安装边界方面，上部法兰的外径尺寸需与上部对接仓体的法兰尺寸完全匹配，螺栓孔的孔距公差需控制在机械连接通用公差范围内，避免现场安装出现孔位错位的问题；外侧支撑座的安装中心距需匹配现场钢架的支撑梁间距，支撑座的下平面平面度需控制在合理范围内，避免安装后出现局部应力集中导致焊接部位开裂；下部出料法兰的中心需与下游给料设备的进料中心保持同轴，同轴度偏差需控制在允许范围内，避免物料下落时偏载冲击下游设备造成设备异常磨损。在实际工况运行中，该结构的料斗可有效解决传统直角料斗容易出现的物料堆积问题，对称布置的支撑结构可承受满载工况下的交变载荷，

　　即使在物料频繁进出的动态工况下，结构整体的形变量也能控制在设计允许范围内，不会因为长期载荷作用出现焊缝开裂、壁面变形的问题。针对易起拱的超细粉体物料，还可在锥段外壁预留振动电机安装位，通过加装振动电机破坏物料的起拱受力结构，保证物料卸料顺畅；针对有保温需求的特殊物料，还可在圆筒段和锥段的外壁预留夹套层空间，通入温控介质实现仓内物料的温度维持，避免物料因为温度变化出现结块、变性的问题。整个结构的焊接工艺采用连续满焊设计，所有壁板拼接位置打磨平滑，避免出现焊缝凸起导致的物料挂壁问题，所有外露的连接部位都做了倒角处理，避免安装维护过程中出现磕碰划伤的安全隐患。
