卧式连续物料处理分选设备结构设计

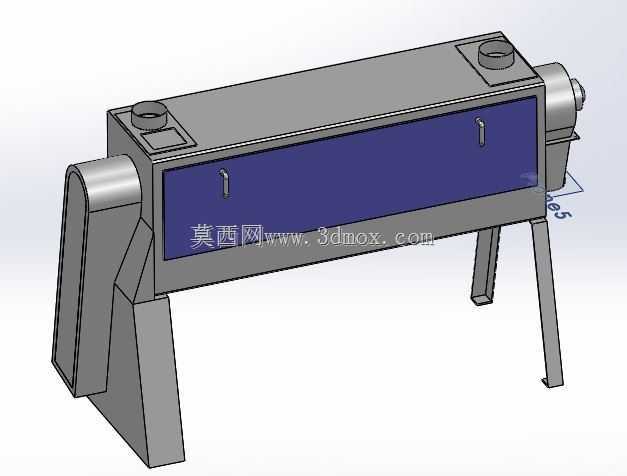

　　在粮油加工、农产品初处理、轻工固废分选这类需要连续完成物料除杂、表面清理、分级筛选的生产场景里，这类卧式筒体结构的处理设备是整条产线里衔接前段进料与后段精加工作业的核心单元，不同于立式处理设备占地集中但进料高度要求高的特点，卧式布局的设备能更好适配平铺式车间的生产线排布，不需要额外搭建过高的进料操作平台，能降低车间基建的配套成本。从实际作业逻辑来看，设备的核心作业腔为长条形封闭筒体，筒体顶部预留的两个圆形接口分别对应主进料口与辅助进料/排气口，旁侧的方形小开口可作为日常检修时的观察口或采样口，作业时物料从顶部接口进入筒体内部，筒内配套的转动输送组件带动物料沿筒体轴向缓慢移动，过程中完成杂质分离、表皮清理或粒径分级的作业，

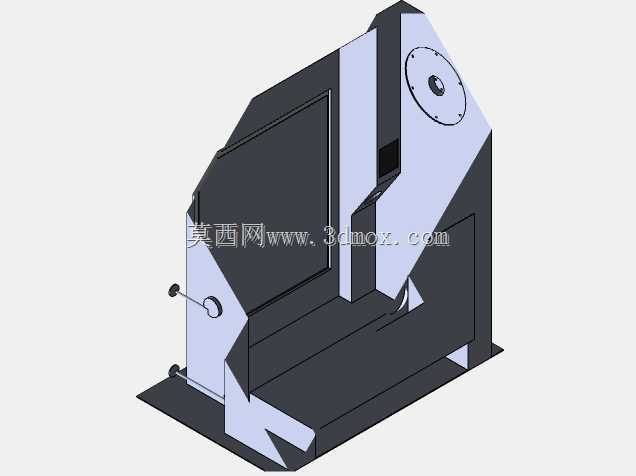

　　处理完成的物料从筒体右端的出料端排出，分离出的杂质或废料可通过筒体下部的预留出口统一收集，整个作业过程在封闭腔体内完成，能避免作业过程中粉尘外溢，符合车间生产的环保要求。做结构设计时首先要考虑的是机架的承重稳定性，设备左侧采用一体式斜撑焊接机架，将筒体左端的传动端完全包覆支撑，这种结构能把传动组件运转时产生的振动直接传导到地面基础，避免筒体出现悬臂晃动的问题；右侧采用两根独立的可调式支腿支撑，支腿底部预留的安装孔可配合地脚螺栓固定在车间地面，同时支腿的高度可根据现场生产线的对接高度做小幅调整，能适配不同厂家的前后端设备对接公差。筒体侧面设置的两扇嵌入式检修门，采用快开式拉手结构，不需要额外工具就能开启，

　　方便操作人员定期清理筒内残留物料、更换内部易损的筛网或刷条组件，检修门与筒体之间预留密封件安装槽，装配后能保证腔体的密封性，避免作业时漏料、漏风。设计时的尺寸边界需要严格匹配产线的安装空间，筒体的轴向长度要根据设计处理量匹配，过长会增加设备整体占地，过短则会导致物料在筒内停留时间不足，处理效果达不到工艺要求；筒体的直径要匹配内部转动组件的回转半径，预留足够的物料流动空间，避免物料在筒内出现堵塞架桥的问题；设备整体的安装高度要保证出料端与下游输送设备的进料口落差控制在合理范围，落差过小会导致物料排出不畅，落差过大则会增加物料摔落产生的破损率。传动端设置在筒体左侧，能让驱动电机、减速组件的安装位置远离出料端的物料洒落区域，

　　避免物料粉尘进入传动部件影响使用寿命，同时左侧一体式机架的内部预留了足够的传动组件安装空间，后期维护时不需要拆解筒体就能完成传动件的检修更换。筒体顶部的接口尺寸要和上游的喂料设备出料口做匹配设计，法兰连接的结构能保证对接处的密封性能，避免进料时出现粉尘泄漏。支腿的跨距设计要兼顾稳定性与现场操作空间，跨距过大会导致设备中部筒体缺少支撑长期使用出现形变，跨距过小则会降低设备的抗倾覆能力，尤其是设备内部物料装填量达到额定上限时，要保证整体重心始终落在支腿支撑的边界范围内。这类设备的结构建模过程中，需要重点验证转动组件与筒体内壁的间隙均匀性，避免运转时出现刮蹭内壁的问题，同时要校核机架与支腿的结构强度，保证满载作业、传动组件满负荷运转时，整体结构的形变量控制在允许范围内，不会因为长期受载出现焊缝开裂、筒体变形的问题。
