符合DIN标准的M36校准六角螺栓结构

　　在重型机械装配、精密工装夹具定位、大型检测平台搭建这类对连接同轴度、预紧力一致性有严苛要求的场景里，普通六角螺栓往往因为螺纹公差累积、头部支撑面平面度偏差，无法满足校准工位的定位精度需求，这款M36规格的校准螺栓，就是针对这类特殊工况做的适配设计。从实际使用场景来看，这类校准螺栓常被用在大型压力机工作台面的定位校准、重型减速机安装面的同轴度找正、风电塔筒法兰连接的预紧校验环节，它不是用来做长期承载的普通紧固件，更多是承担安装过程中的位置基准传递、预紧力校准参照的作用，部分经过精度检定的同结构螺栓，还会作为扭矩扳手校准的辅助工装，配合扭矩传感器完成大规格扭矩输出的校验工作。

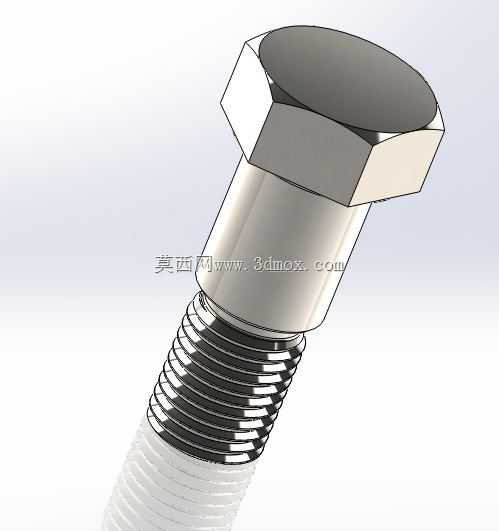

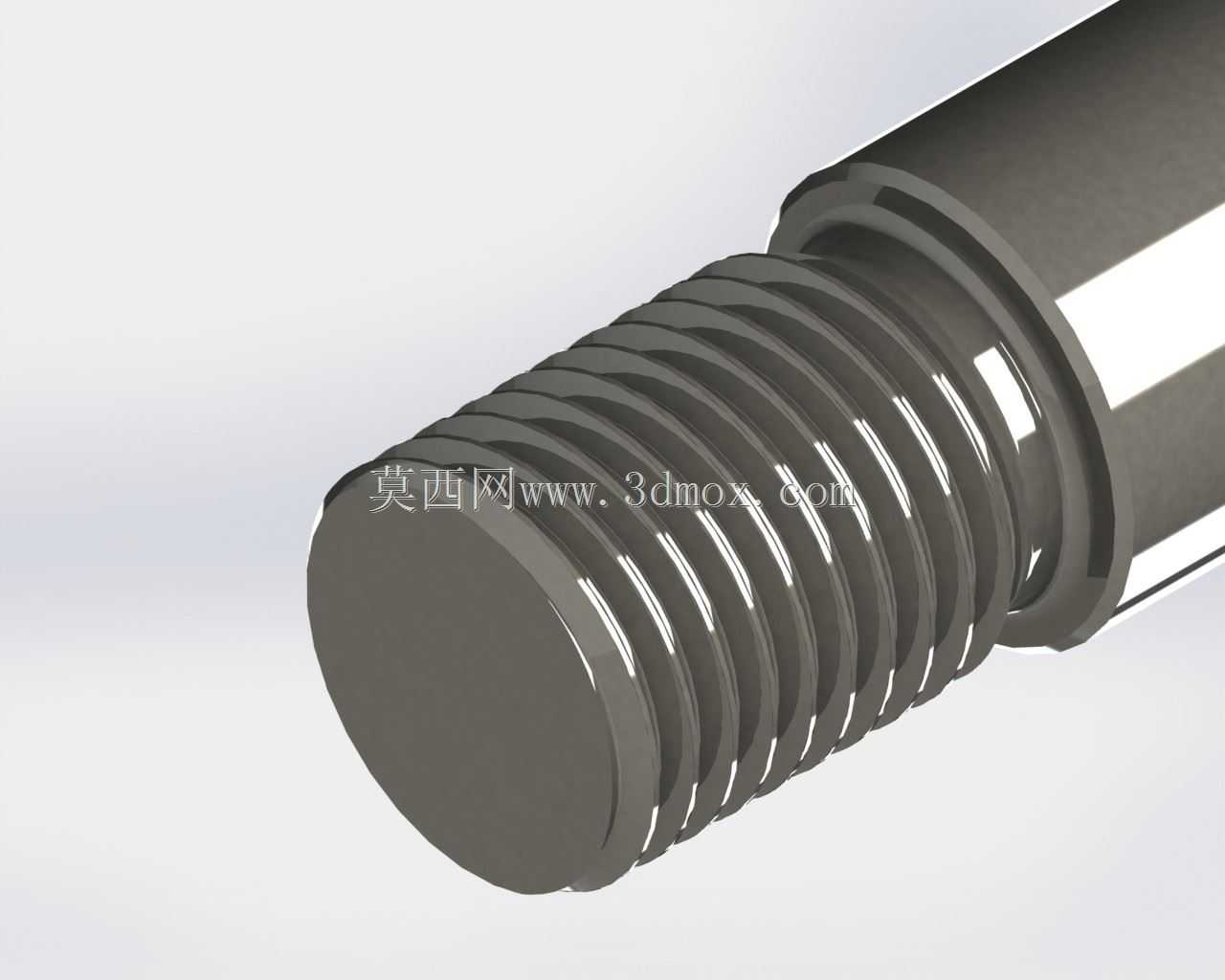

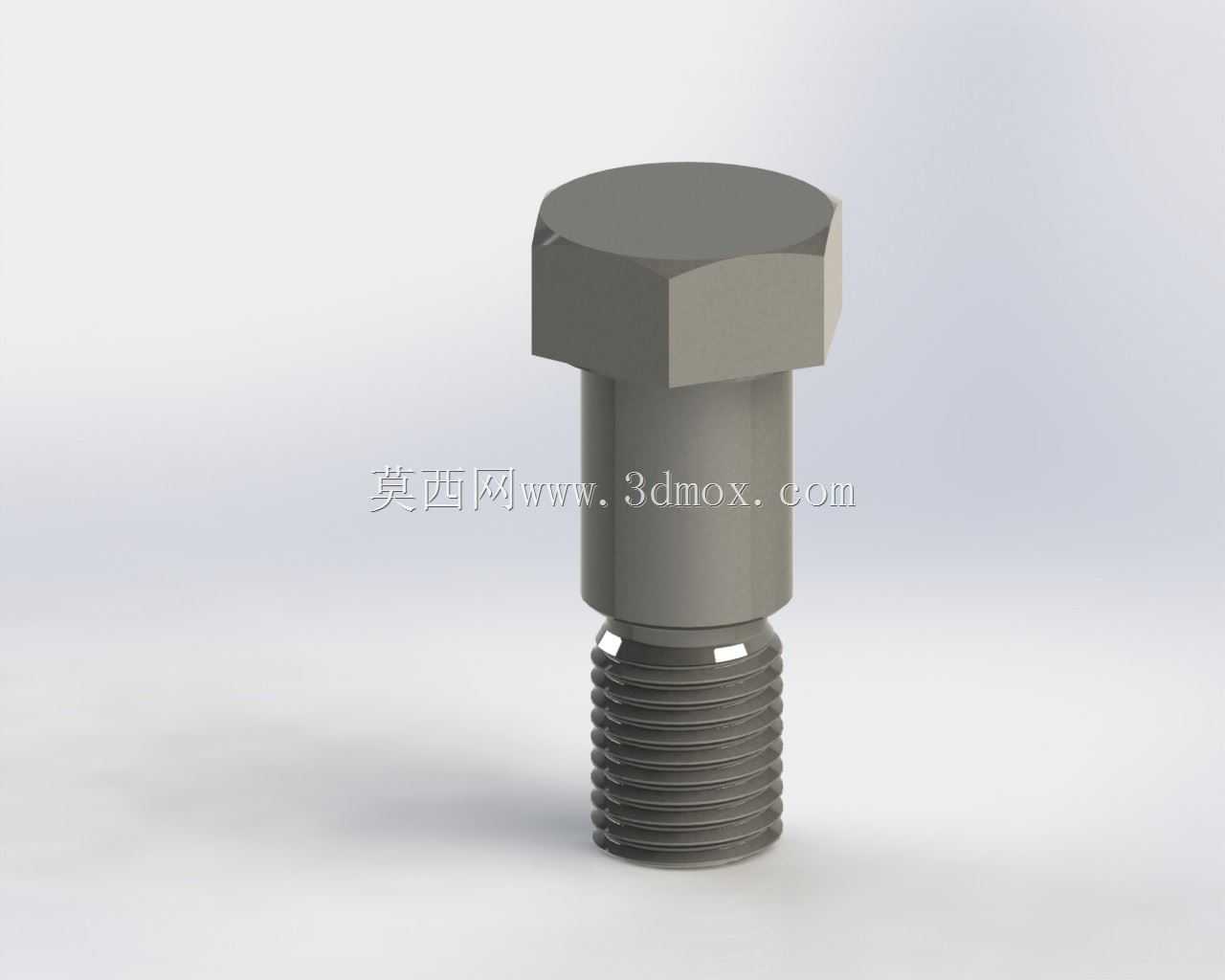

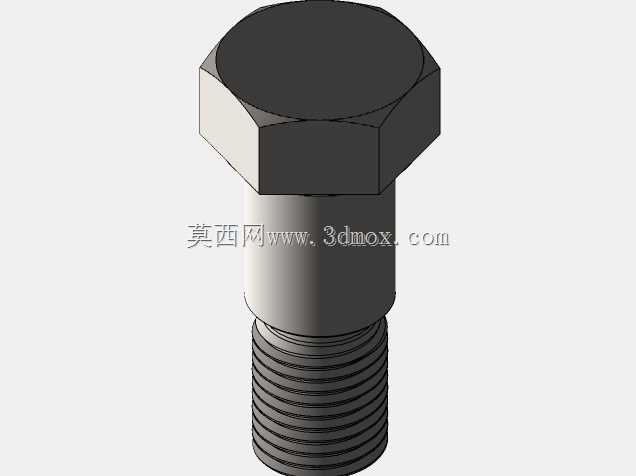

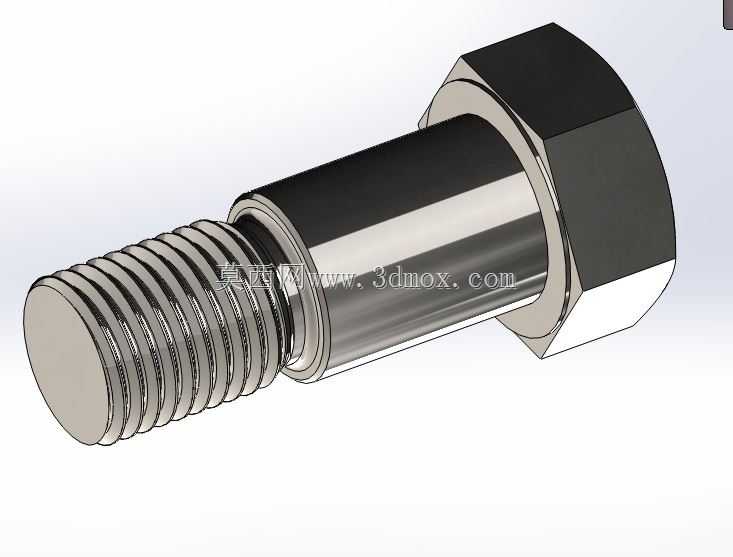

　　设计层面上，这款螺栓的六角头部采用了标准外六角结构，对边尺寸匹配M36规格对应的标准扳手开口，不需要定制专用装夹工具，现场装配时用常规重型套筒或者开口扳手就能完成操作，头部支撑面做了精磨处理，平面度控制在0.02mm以内，避免拧紧时因为支撑面倾斜带来的附加弯矩，影响校准精度。螺杆部分做了分段设计，靠近头部的光杆段直径与螺纹大径保持严格同轴，同轴度公差控制在0.015mm范围内，这一段是校准作业时的核心基准段，在做孔位同轴度校验时，光杆段可以直接穿入预制的基准孔，作为位置度测量的参照基准。螺纹段采用符合DIN 509标准的M36×4牙型，4mm的螺距属于大规格紧固件的标准粗牙螺距，牙型角经过精密成型，螺纹中径公差带选用了更小的精度等级，和普通连接螺栓相比，它的螺纹配合间隙更小，拧入校准螺母时不会出现明显的径向窜动，保证预紧力传递的线性度。

　　从安装边界来看，这款螺栓的光杆段长度、螺纹段长度都做了适配性设计，光杆段长度略大于被连接件的总厚度，保证穿装后支撑面能完全贴合被校准件的表面，螺纹段伸出螺母的长度控制在2-3个牙距，既满足螺纹啮合的强度要求，也不会因为伸出过长影响周边部件的安装空间。螺栓头部的高度也做了优化，既保证扳手拧动时的受力强度，不会因为头部过薄出现扳拧变形，也不会因为头部过高占用过多的装配空间，在空间局促的校准工位也能顺利完成装拆。材料选用1.7225合金结构钢，也就是常用的42CrMo材质，经过调质处理后具备足够的强度和韧性，既能承受校准作业时的大预紧力，也不会因为反复装拆出现螺纹磨损、头部变形的问题，表面经过发黑处理，具备基础的防锈能力，适合车间现场的复杂环境使用。

　　在实际建模过程中，这类校准螺栓的建模重点在于各段轴径的同轴度约束、螺纹牙型的准确还原，还有头部六角与螺杆的位置度匹配，不能像普通标准件建模那样只做外形示意，要把光杆段的基准属性、螺纹段的配合精度通过建模特征体现出来，比如光杆段与头部支撑面的垂直度、螺纹起始点与六角头部角向的对应关系，这些细节都是实际装配时会影响校准精度的关键。很多工程师在做校准工装设计时，容易直接调用标准件库的普通螺栓模型，忽略了校准螺栓的精度要求，导致后续加工出来的零件无法满足校准需求，这款模型在建模时就把这些工艺细节融入到特征设计里，光杆段的尺寸公差、螺纹的牙型精度、头部支撑面的平面度要求，都能通过模型特征直接传递到后续的工程图中，不需要设计人员再反复调整参数。

　　从设备适配的角度来说，这款螺栓可以适配所有需要M36规格连接校准的重型设备，不管是大型机床的床身安装找正，还是重型工程机械的结构件装配校验，它都能提供稳定的位置基准，和普通螺栓相比，它的核心优势在于基准精度的一致性，同批次的校准螺栓尺寸偏差控制在极小范围内，在多螺栓同步校准的场景里，不需要逐个测量尺寸偏差就能保证各连接点的校准基准统一，能大幅提升现场校准作业的效率，减少因为基准不统一带来的装配误差。
