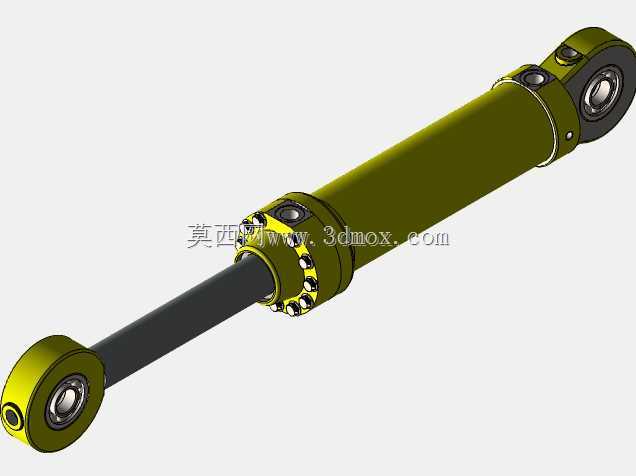

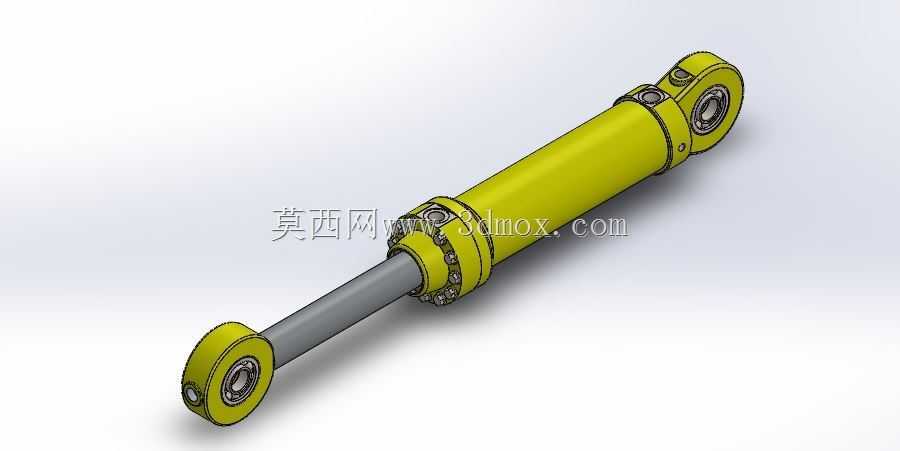

双耳环铰接式工程液压油缸结构设计

　　在工程机械、重型装备的液压传动回路里，这类双耳环铰接式油缸是把液压能转换为直线往复机械能的核心执行部件，不像齿轮齿条类摆动执行件只能输出有限转角，它可以沿活塞杆轴线方向持续输出推拉力，适配绝大多数需要直线动作的负载工况。从实际应用场景看，这类结构的油缸常见于挖掘机斗杆驱动、装载机举升臂铰接位、自卸车货箱翻转机构，还有工业设备里的工装夹紧、重型闸门启闭、升降平台的举升回路，两端带关节轴承的耳环结构，能补偿安装面的角度偏差，避免设备运行过程中因为机架形变、装配累计误差导致活塞杆承受径向偏载，过早出现杆体拉伤、密封件偏磨漏油的问题。

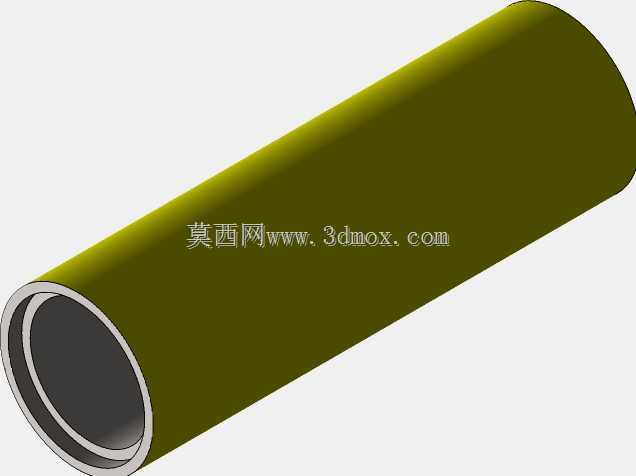

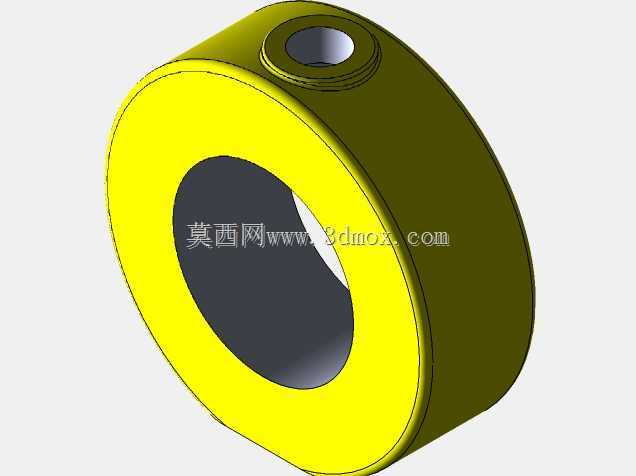

　　做这个结构的三维设计时，首先要捋清楚安装边界的约束：两端耳环的铰接孔中心距是核心安装尺寸，完全缩回时的两孔中心距要匹配设备最小安装空间，完全伸出时的中心距要满足负载所需的最大行程，设计时要给行程留出10到15毫米的安全余量，避免活塞在行程终点直接撞击缸盖，造成结构冲击损坏。缸筒部分选用厚壁无缝钢管加工，内壁要做珩磨处理，表面粗糙度控制在Ra0.4以内，保证活塞密封件的滑动寿命，缸筒两端分别和缸底、缸盖采用螺纹加止口的连接方式，止口的配合公差选H7/h6，既保证同轴度，又能承受高压下的轴向拉力，不会因为系统压力波动出现连接松脱。

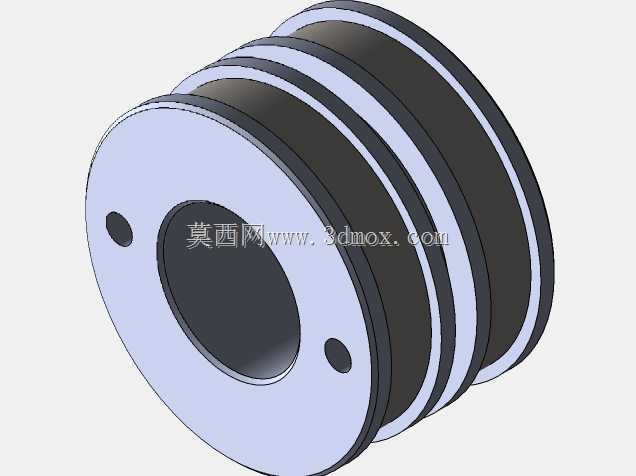

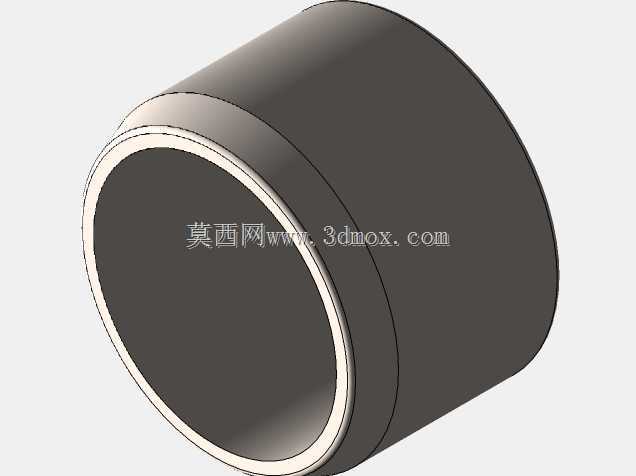

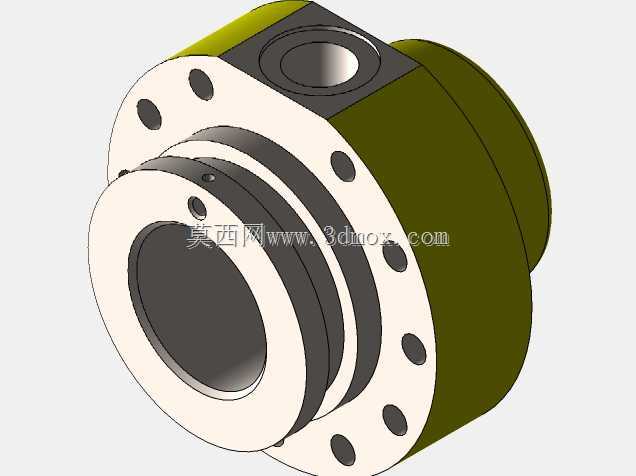

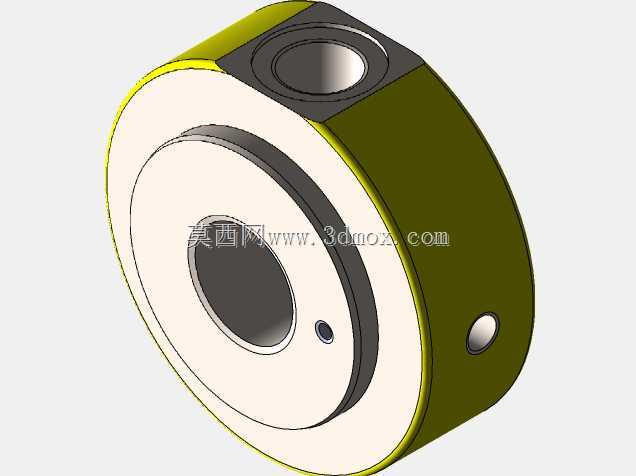

　　活塞杆部分的设计要重点考虑抗弯和耐磨性能，杆体表面要做高频淬火加硬，硬度达到HRC55以上，外圆镀硬铬后做抛光处理，镀层厚度控制在0.03到0.05毫米，既防止户外工况下锈蚀，又能降低和导向套密封件的摩擦阻力。活塞和活塞杆的连接采用锁紧螺母加止动垫圈的结构，避免往复动作过程中螺母松脱，活塞上的密封采用格莱圈加O型圈的组合，格莱圈的低摩擦特性能减少启动压力，O型圈提供静密封的预紧力，保证高压下无内泄。导向套部分嵌入在缸盖内部，选用耐磨铜合金材质，内孔开有密封槽和防尘圈槽，防尘圈放在最外侧，能刮除活塞杆外露表面附着的泥沙、铁屑等杂质，避免杂质被带入缸筒内部划伤密封和缸筒内壁。

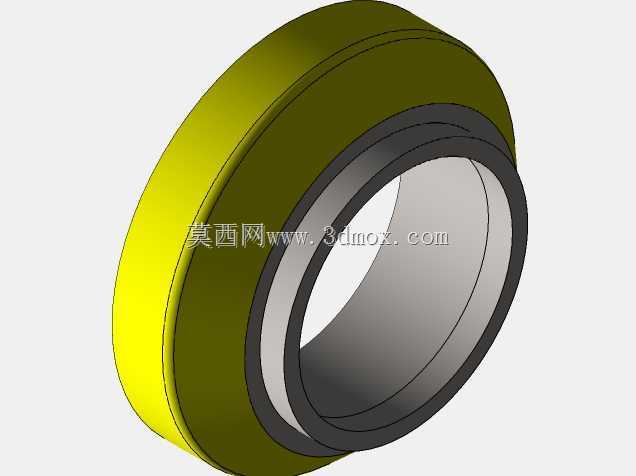

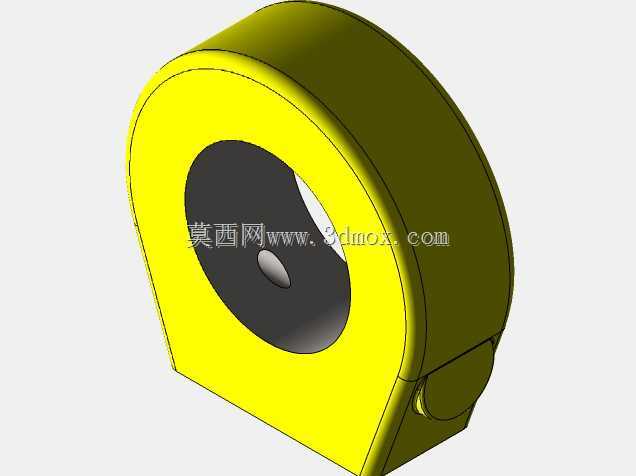

　　两端耳环的关节轴承选用自润滑向心关节轴承，轴承内孔和设备的铰接销轴采用间隙配合，允许的最大摆角能达到3到5度，完全覆盖设备动作过程中铰接点的角度变化范围，设计时要注意耳环的焊接强度，缸底和耳环、活塞杆杆头和耳环的焊缝要开坡口焊接，焊后做去应力处理，避免重载下焊缝开裂。油口的位置设置在缸筒靠近两端的侧面，油口螺纹选用常用的公制细牙螺纹，方便和现场的液压管路接头连接，油口内部要加工沉孔放置O型圈，保证管路连接的密封性。

　　实际选型匹配时，要根据负载的最大推拉力反推缸筒内径和活塞杆直径，系统工作压力如果设定在16MPa级别，缸径选80毫米、杆径选45毫米的规格，就能输出近8吨的推力，完全覆盖中小型工程设备的驱动需求。建模过程中要把所有密封件、紧固件、轴承都做全参数化建模，方便后续根据不同的行程、安装距需求快速调整参数，生成对应规格的模型，不用重新从零开始绘制结构。还要注意运动干涉检查，在完全缩回和完全伸出两个极限位置，检查活塞和缸盖、缸底的间隙，检查耳环摆动时和缸筒、相邻结构件有没有碰撞，把干涉问题在设计阶段就排除，避免后续加工装配时出现问题。这类铰接油缸相比法兰安装、脚座安装的油缸，对安装面的加工精度要求更低，现场安装调试更方便，在有相对摆动的铰接驱动场景下，是可靠性最高的结构形式，日常维护只需要定期检查密封件有没有漏油、铰接销轴有没有磨损，就能保证长期稳定运行。
