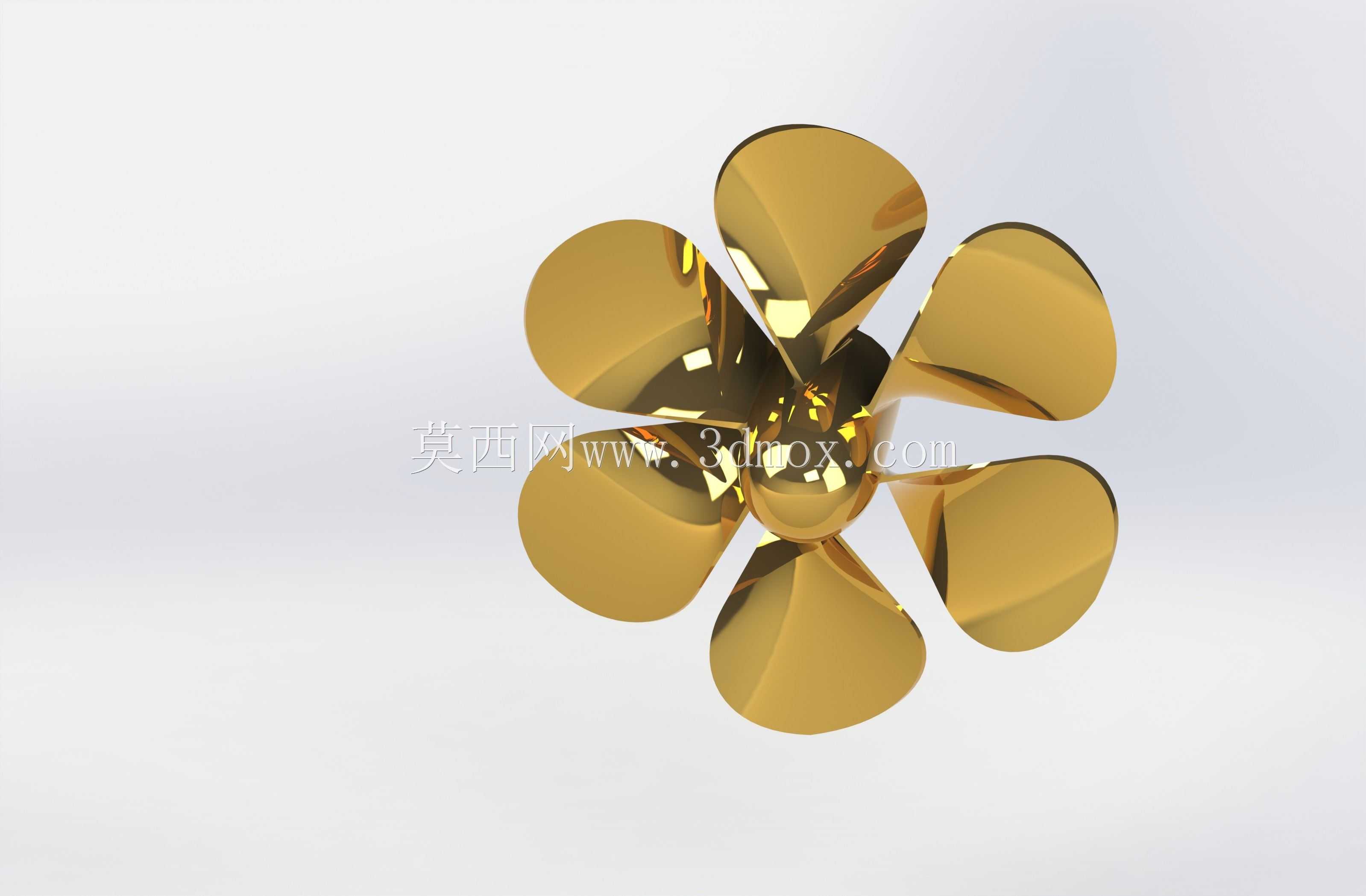

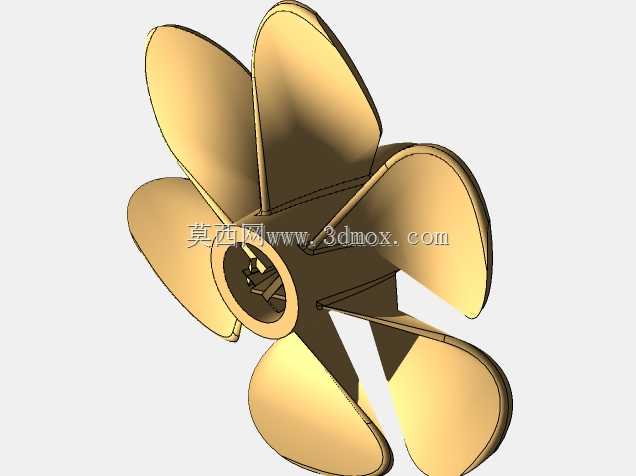

六叶金属螺旋桨式通风扇结构设计

　　该扇叶部件采用六叶对称式布局，整体为一体成型金属质感结构，核心应用场景覆盖小型通风设备、桌面循环扇、特种散热装置以及小型流体推进配套领域，在实际使用中可适配低转速高风压的通风需求，也可作为装饰性工业风构件嵌入定制化通风系统中。从功能特性来看，六片扇叶采用等夹角均匀分布，单叶曲面经过流体力学弧度优化，叶根位置做了加厚过渡处理，可降低运转时的应力集中风险，叶梢位置做了收窄切角设计，能减少叶尖涡流带来的气动损耗与运转噪音，相比常规三叶扇结构，同转速下可输出更均匀的送风覆盖范围，气流脉动幅度更小，长时间运转的稳定性更优。设计过程中优先考虑了安装适配性，中心轮毂位置预留了标准轴孔安装位，轮毂与扇叶的过渡曲面做了顺滑处理，

　　既可以降低气流在轮毂位置的扰流损失，也能减少积灰死角，日常维护清洁的难度更低。外形尺寸方面，整体扇叶的回转直径可根据适配场景做参数化调整，常规适配桌面通风场景的规格回转直径控制在150-300mm区间，轮毂直径占整体回转直径的18%-22%，单叶最大弦长出现在叶根向外30%半径位置，安装时需预留的轴向安全间隙不小于20mm，径向间隙与外围护网或风道壁的距离不小于10mm，避免运转过程中出现剐蹭风险。从结构设计逻辑来看，扇叶的曲面弧度采用变螺距设计，从叶根到叶梢的螺距逐步递增，可让不同半径位置的扇叶区域都保持合理的攻角，避免叶根位置攻角过大出现气流分离，也能防止叶梢位置攻角过小导致做功效率不足，

　　这种设计能让扇叶在宽转速区间内都保持稳定的气动效率，适配从低速静音通风到高速强排风的不同工况需求。安装边界上，中心轴孔可根据配套电机的输出轴规格做适配调整，常规适配4mm-8mm直径的电机轴，轴孔位置可预留顶丝固定位或者键槽结构，满足不同扭矩传递的需求，扇叶整体做了动平衡校准设计，六叶的重量差控制在0.5g以内，可降低高速运转时的振动幅度，延长配套电机的轴承使用寿命。在实际配套使用中，该扇叶既可以正向安装实现吹风送风功能，也可以反向安装实现抽风排风功能，曲面的双向对称性设计让正反转向下的气动效率差控制在8%以内，适配双向通风的设备需求。金属质感的表面处理可适配工业风、轻奢风的设备外观设计需求，表面光滑度高，气流摩擦阻力小，长期使用不易出现积垢附着的问题，相比塑料扇叶，金属材质的结构强度更高，可承受更高的转速上限，在高温通风场景下也不会出现形变问题，适配散热要求更高的设备配套场景。
