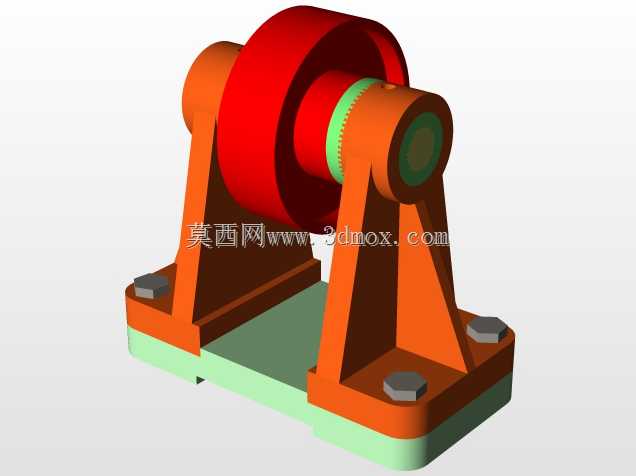

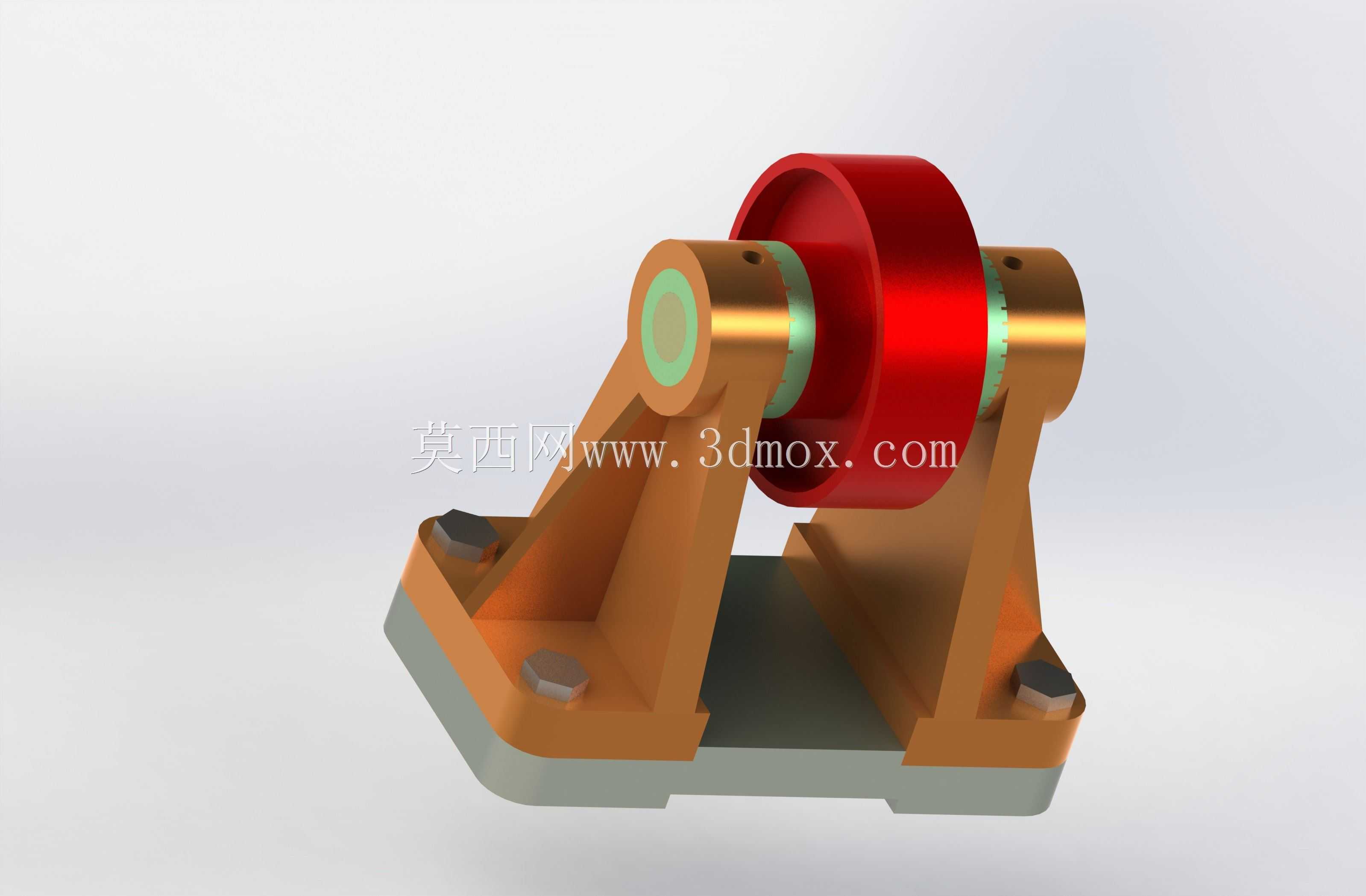

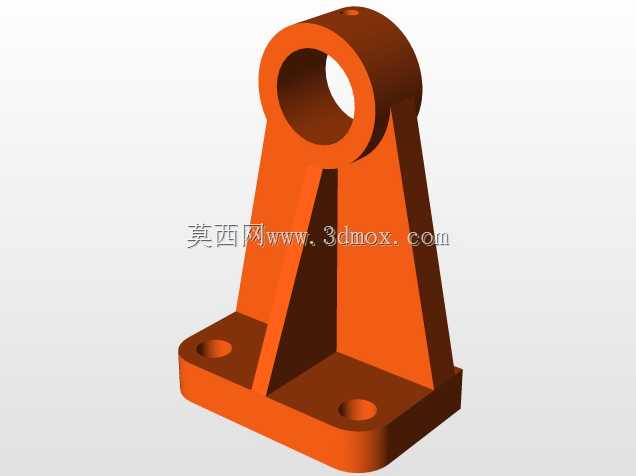

该支撑承载组件多应用于中小型输送线、物料导向工位以及轻载回转机构中,作为滚轮类回转部件的承载基座使用,可在连续运转工况下为回转轮体提供稳定的径向支撑,抵消轮体承载时产生的径向载荷,避免轴系出现偏摆、窜动问题。从结构设计逻辑来看,整体采用对称式双立板支撑布局,底部为一体化铣削成型的安装底座,底座上预留四个沉头安装孔,可直接通过内六角螺栓固定在设备的安装基准面上,安装时无需额外加工适配基座,降低现场装配的调整工作量。两个立板与底座采用圆弧过渡衔接,过渡区域做了加厚处理,可分散立板根部的应力集中,避免设备受冲击载荷时立板与底座衔接处出现开裂变形。立板上部开设同轴的轴承安装孔,孔内嵌入铜质滑动轴承衬套,衬套内孔与回转轴采用间隙配合,

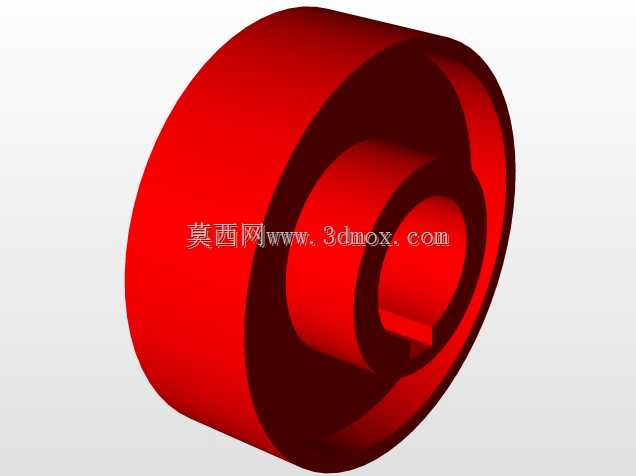

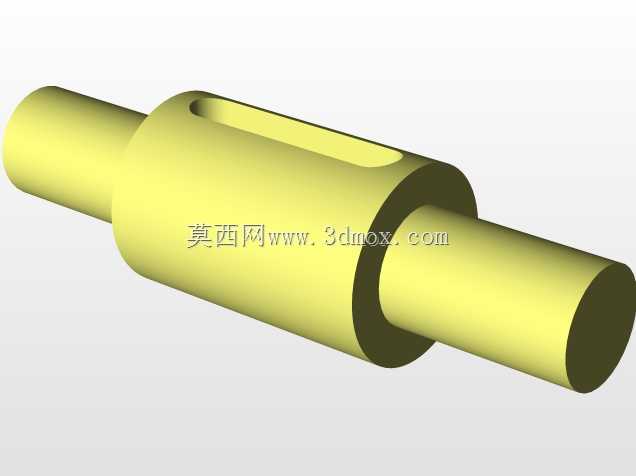

配合公差控制在H8/f7区间,既保证轴转动时的灵活性,又能控制径向跳动量在允许范围内,衬套与立板孔采用过盈配合压装,防止运转过程中衬套跟转出现磨损。中间的红色轮体为承载轮,轮体与轴之间通过键连接传递扭矩,轮体两侧与衬套端面之间预留0.2到0.5毫米的轴向间隙,避免热胀冷缩导致轮体卡滞,同时可通过轴端的挡圈调整轴向间隙大小,适配不同工况下的热变形补偿需求。从安装边界来看,底座的安装孔中心距与设备机架的预装孔位完全匹配,整体组件的总高度控制在常规输送线侧架的安装空间范围内,不会与周边的护板、传动部件产生干涉,轮体的外圆面突出于立板顶部,可直接与输送皮带、物料托盘底面接触,无需额外加装导向轮。设计过程中优先考虑了易维护性,
滑动轴承衬套采用可更换结构,当衬套磨损到极限间隙时,只需拆下轴端挡圈,抽出回转轴即可更换衬套,无需拆卸整个基座,大幅缩短设备停机维护的时间。立板的厚度经过载荷校核,可承受单轮500牛的径向载荷,满足轻载输送工位的承载需求,底座底面做了铣平处理,平面度控制在0.05毫米以内,安装后可保证整个组件的基准面与设备安装面完全贴合,避免出现安装倾斜导致轴系偏载。轮体的外圆面可根据实际使用场景更换不同材质,比如输送易碎物料时可外包聚氨酯层增大摩擦力同时缓冲冲击,输送金属工件时可采用钢制轮体提升耐磨性能,整体结构的模块化程度较高,可适配多种不同的回转支撑场景。在实际装配过程中,需先将两个衬套分别压入两侧立板的安装孔内,
保证两个衬套的内孔同轴度误差不超过0.03毫米,再将轮体预装在轴的中间位置,整体穿入衬套内孔后安装轴端挡圈锁定轴向位置,最后通过螺栓将底座固定在机架上,手动转动轮体检查是否有卡滞、异响问题,确认转动灵活后即可投入使用。该结构摒弃了复杂的滚动轴承配置,采用滑动轴承衬套的方案,在满足轻载低速运转需求的前提下,大幅降低了制造成本,同时结构紧凑,占用安装空间小,非常适合在各类中小型自动化设备的回转支撑工位使用,能够稳定完成轮体的承载与回转导向功能,长期运转过程中故障率低,维护成本低廉。
