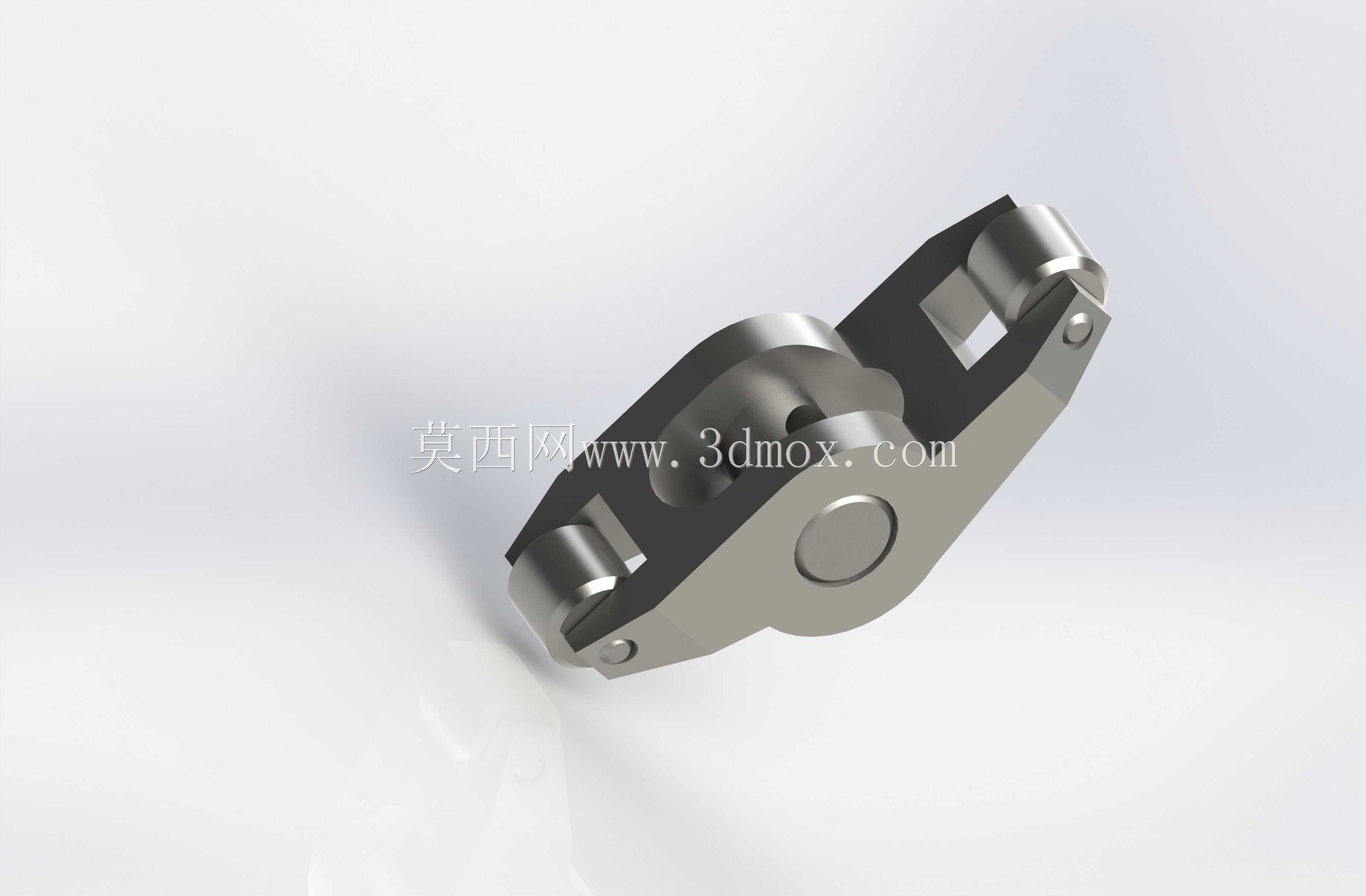

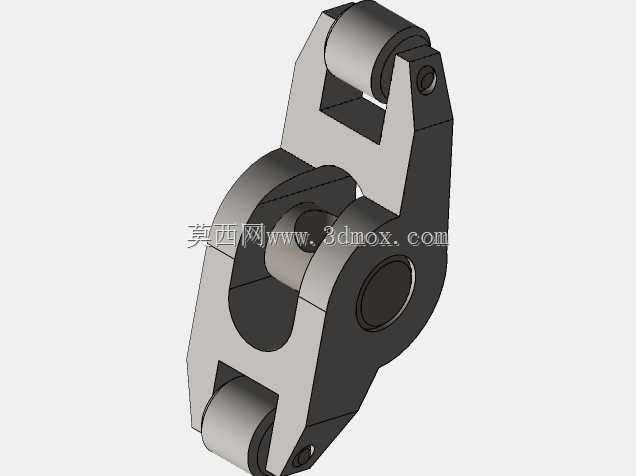

在往复式内燃机的配气机构布局中,摇臂总成是承接凸轮轴驱动与气门启闭动作的核心传动构件,其结构合理性直接决定了配气相位的精准度、气门升程的控制精度以及整个配气系统的运行可靠性,在乘用车、商用车用汽油、柴油发动机,以及小型通用动力机械的动力单元中都有广泛应用。这套摇臂总成采用滚子式摇臂结构设计,区别于传统的滑动摩擦式摇臂,摇臂与凸轮接触的端部集成了可自由转动的滚子组件,能够将凸轮型面推动过程中的滑动摩擦转化为滚动摩擦,大幅降低配气机构的传动摩擦损失,同时减少凸轮型面与摇臂接触端的磨损速率,延长配气机构的维护周期与使用寿命。从结构布局来看,摇臂主体采用合金钢模锻成型后做表面硬化处理,主体为变截面的杠杆式结构,中部设置有摇臂轴安装孔,孔内集成了耐磨衬套结构,衬套与摇臂轴之间预留有合理的配合间隙,可适配发动机润滑系统的压力机油进入摩擦副形成稳定油膜,避免高速运转过程中出现干摩擦烧蚀问题。摇臂的一端为滚子安装位,通过销轴将滚子固定在摇臂臂体的叉形结构上,销轴两端做铆接固定防止运转过程中脱出,滚子自身采用高碳铬轴承钢制造,表面粗糙度控制在Ra0.8以下,保证与凸轮型面接触时的运转平顺性;摇臂的另一端为气门驱动端,端部设计有圆弧型的接触头,与气门杆尾端直接接触,接触位置经过淬火硬化处理,硬度达到HRC55以上,能够承受气门启闭过程中的高频冲击载荷,避免长期使用后出现接触端凹陷、磨损导致的气门间隙异常变化。在安装边界方面,
这套摇臂总成的摇臂轴安装孔直径适配主流小排量乘用车发动机的摇臂轴尺寸,摇臂整体的回转半径经过精准核算,能够匹配对应凸轮轴的升程曲线,保证气门最大升程符合设计要求,同时摇臂臂体的外形轮廓做了避空设计,在最大摆角范围内不会与气缸盖、气门弹簧座等周边零部件发生运动干涉。设计过程中,针对摇臂的受力特性做了有限元强度校核,在摇臂承受凸轮最大顶升力、气门弹簧最大弹力的极端工况下,臂体的最大应力集中位置出现在中部安装孔与臂体过渡的圆角处,应力值远低于材料的屈服强度,安全系数满足发动机全速全负荷运行的强度要求;同时针对摇臂的转动惯量做了优化设计,在保证结构强度的前提下尽可能去除臂体非受力区域的多余材料,降低摇臂自身的运动惯量,
减少配气机构高速运转时的惯性冲击,提升发动机高转速区间的配气机构响应速度。在实际装配场景中,这套摇臂总成需要配合摇臂轴、气门间隙调整螺钉(部分机型采用液压挺柱自动间隙补偿结构)、定位弹簧等附件共同安装在气缸盖的摇臂室内部,装配时需要保证摇臂在摇臂轴上的轴向间隙控制在0.05-0.15mm区间,既避免轴向窜动量过大导致的滚子与凸轮型面偏磨,也防止间隙过小导致摇臂转动卡滞。摇臂的滚子端与凸轮轴的凸轮型面需要保证对中精度,偏移量控制在0.2mm以内,否则会造成滚子边缘与凸轮型面的异常接触,引发早期磨损、异响等故障。从实际运行工况来看,发动机运转过程中,凸轮轴的旋转运动通过凸轮型面的升程变化推动摇臂绕摇臂轴摆动,
将凸轮的顶升力放大后传递到气门杆端,克服气门弹簧的预紧力推动气门向下开启,当凸轮的升程段回落时,气门弹簧的弹力推动气门关闭,同时带动摇臂反向回位,整个动作循环的频率与发动机转速直接相关,在发动机最高转速工况下,摇臂的摆动频率可以达到每分钟数千次,这就对摇臂总成的结构强度、耐磨性能、运动精度都提出了极高的要求。这套摇臂结构在设计时还充分考虑了润滑需求,摇臂轴内部设计有机油道,对应每个摇臂的安装位置都开有径向出油孔,发动机运转时压力机油通过摇臂轴的油道进入摇臂衬套位置,一部分机油用于润滑摇臂与摇臂轴的摩擦副,另一部分机油通过摇臂臂体内部设计的油道导流到滚子销轴位置以及气门驱动端接触位置,对各个运动摩擦副进行持续润滑和冷却,带走摩擦产生的热量与磨屑,保证各个运动部件长期稳定运行。
