立式轴类支撑固定支座结构设计

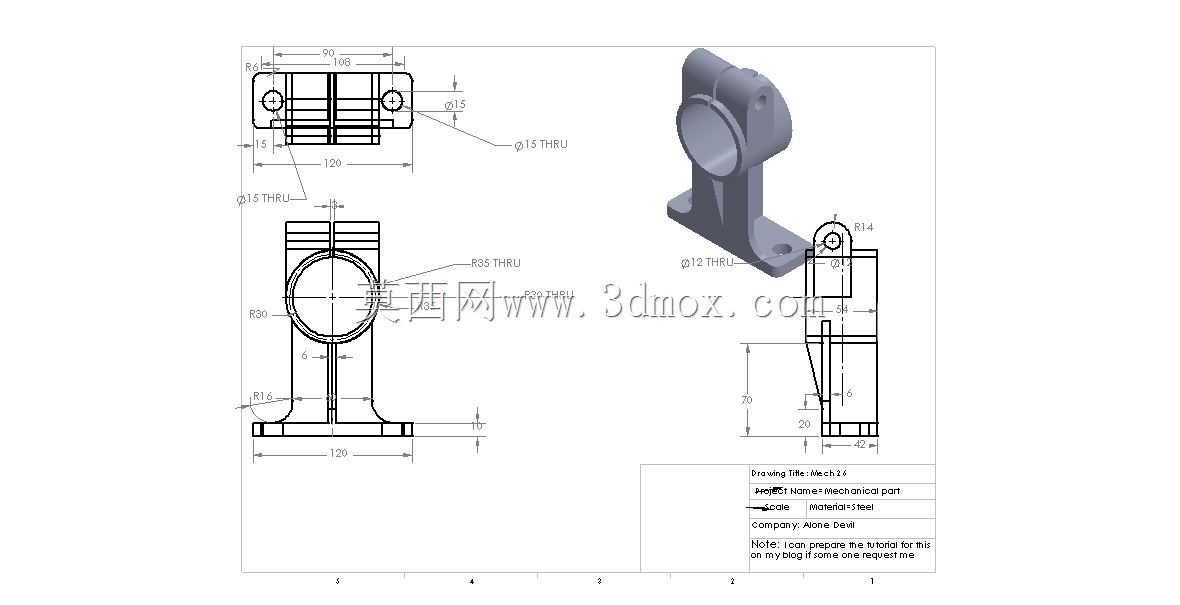

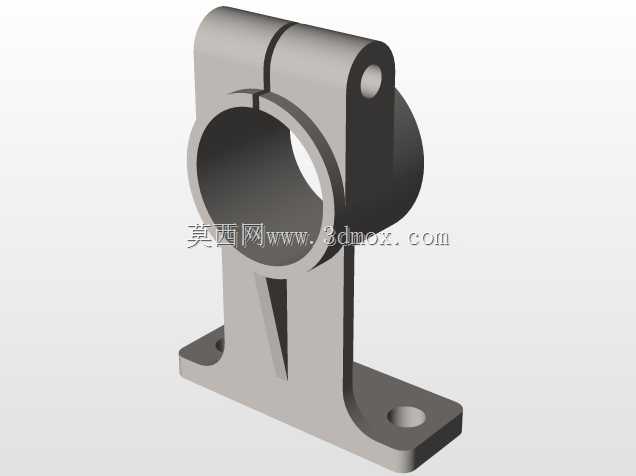

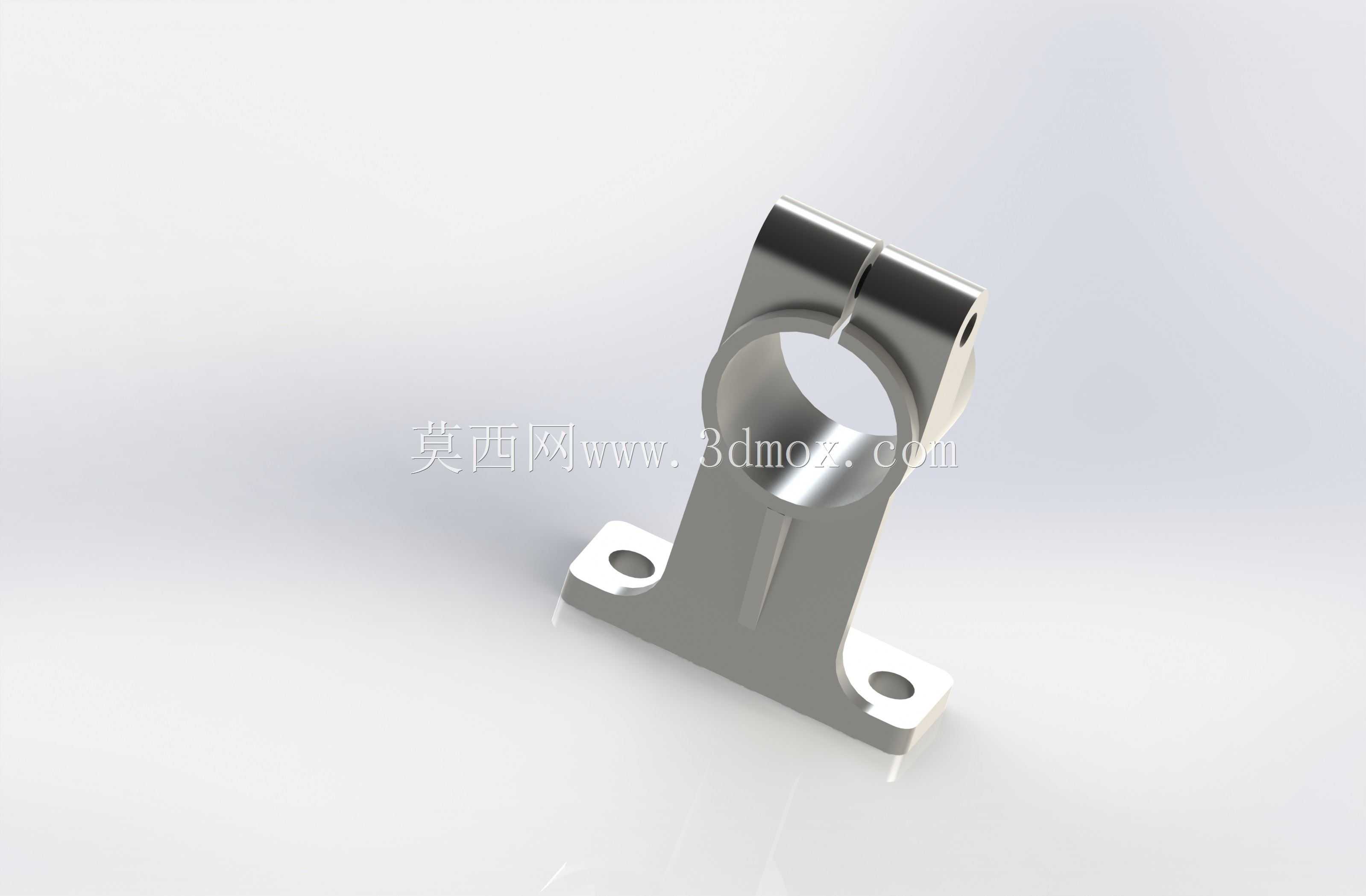

　　这类立式轴支撑固定支座，在轻工输送线、小型自动化装配工位、非标检测设备的光轴导向机构里应用十分普遍，核心作用是为穿过支座内孔的光轴、导杆提供稳定的径向支撑，同时通过自身底部的安装结构将轴系的载荷传递到设备安装基板上，避免长轴运行过程中出现挠曲变形、径向窜动的问题。从结构形态来看，该支座采用一体式立式布局，上部为开缝式的环形夹持孔，孔壁一侧预留锁紧缝隙，缝隙旁设置锁紧螺钉安装位，当光轴穿入内孔后，拧紧锁紧螺钉即可收窄缝隙，将轴与支座牢牢抱紧，这种夹持式固定方式相比顶丝单点固定，接触面积更大，抱紧力分布更均匀，不会在光轴表面形成局部压痕，也能承受更大的径向载荷与轴向窜动力。下部为带两个安装孔的翼型安装底板，两个安装孔对称分布在立板两侧，

　　安装孔采用沉孔设计，装配时内六角圆柱头螺钉可以完全沉入孔内，不会突出底板表面，保证支座底面与安装基板完全贴合，避免装配后出现支座倾斜、轴系对中偏差的问题。立板部分做了等强度过渡设计，从上部夹持环到底部安装板的过渡区域做了圆弧卸荷处理，既减少了应力集中点，也在保证结构刚度的前提下尽可能压缩了整体重量，避免不必要的材料浪费。设计这类支座的时候，首先要匹配所支撑光轴的公称直径确定夹持内孔的尺寸，内孔的公差一般选用H7级精度，保证与光轴的间隙配合在合理范围，既方便装配时穿轴，又不会因为间隙过大导致抱紧后轴的同轴度偏差。安装孔的中心距需要结合常用的铝型材安装槽间距、设备基板的安装孔位标准来设定，保证支座可以直接适配通用的工业铝型材框架、

　　钢板安装平台，不需要额外做转接板。夹持缝隙的宽度一般控制在1.5-2mm，缝隙过大会导致锁紧时夹持环变形量过大，长期使用后出现金属疲劳导致抱紧力下降，缝隙过小则无法提供足够的收缩量，无法实现可靠锁紧。立板的厚度需要根据支撑轴的长度、承受的径向载荷来核算，比如支撑长度超过500mm的光轴，立板厚度需要适当增加，避免轴受载后立板出现弯曲变形，导致轴的运行精度下降。实际装配使用时，需要先将支座通过底部螺钉初步固定在安装基板上，不要完全拧紧安装螺钉，之后将光轴穿入夹持孔，调整好光轴的水平度、与其他传动部件的同轴度之后，先拧紧夹持部位的锁紧螺钉，将光轴与支座固定为一体，再逐次拧紧底部的安装螺钉，这样可以避免装配过程中出现轴系别劲、

　　运行卡滞的问题。这类支座相比传统的法兰式轴支座，占用的安装空间更小，立式布局的结构可以在设备侧面、垂直安装面上实现轴的固定，不需要在安装板上加工大尺寸的过孔，对于安装空间受限的小型非标设备来说适配性更强。在一些需要频繁调整轴高度的工位，还可以将夹持孔的锁紧螺钉适当放松，沿着轴向滑动光轴调整到合适位置后再锁紧，不需要完全拆卸支座就能完成位置调整，大幅降低设备调试的工作量。从受力角度分析，这类支座的主要受力点集中在夹持环与立板的过渡区域，以及底板安装孔的周围，所以在建模过程中需要对这两个区域做圆角过渡处理，避免直角结构带来的应力集中，同时在做结构强度校核的时候，要重点核算这两个位置在额定径向载荷下的变形量，保证变形量控制在轴系运行允许的精度范围内。另外，夹持内孔的表面粗糙度需要控制在Ra1.6-Ra3.2之间，过于粗糙的表面会导致抱紧时摩擦力分布不均，长期使用后出现轴松动的问题，过于光滑的表面则会降低抱紧摩擦力，需要更大的锁紧力才能实现可靠固定，反而容易导致夹持环出现塑性变形。
