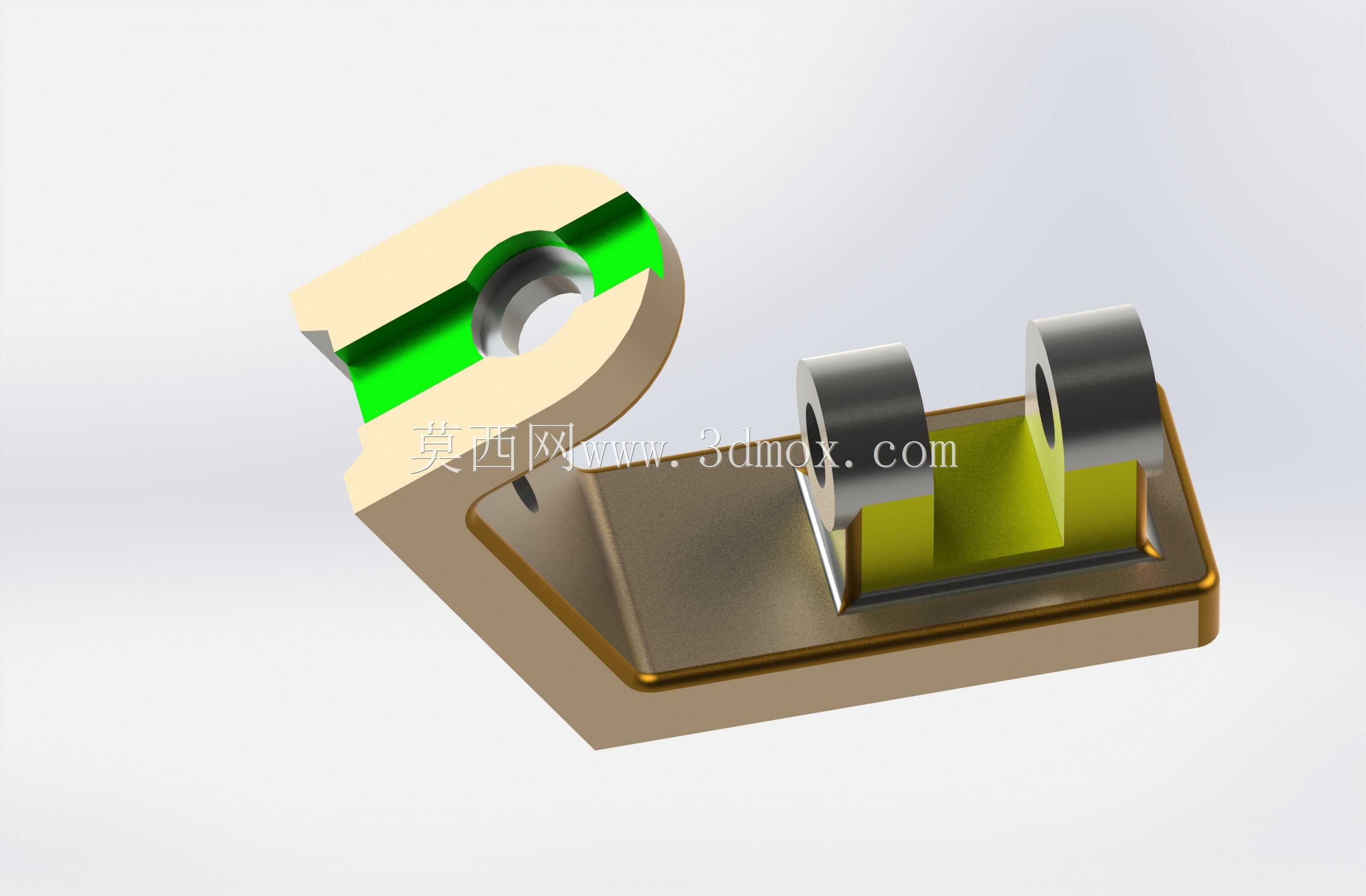

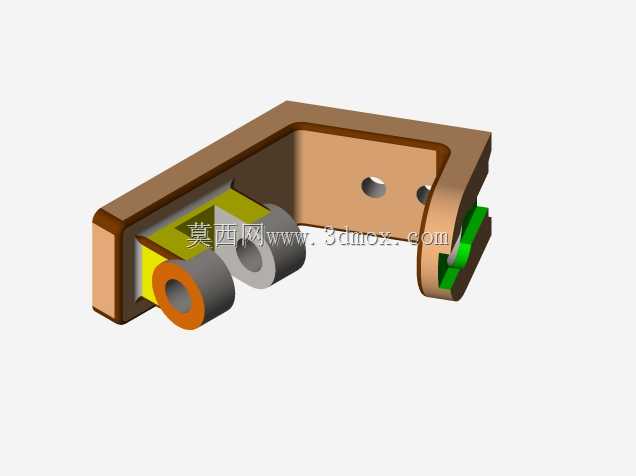

这类带双铰耳的L型安装支座,在轻工自动化输送线、小型工装夹具的定位模块里应用极广,很多做非标设备的结构工程师在做摆动工位的支撑时,都会优先选用这类结构形式。从实际使用场景来看,它主要承担两个方向的载荷:垂直方向的支撑载荷,以及铰耳位置传递的摆动切向力,所以在结构设计时,首先要考虑的是安装基面的贴合度,底部的矩形安装面做了整面铣平处理,没有多余的减重槽,就是为了保证和设备安装基板完全贴合,避免局部应力集中导致支座变形。
设计思路上,没有采用一体实心铣削的方案,而是在弯折处做了圆弧过渡,同时在弯折内侧预留了足够的壁厚,既控制了整体重量,又能避免应力集中导致的断裂——很多新手做这类弯折支座时容易忽略过渡圆角,在反复受摆动冲击的工况下,弯折位置很容易出现疲劳裂纹。上方的单耳孔和下方的双耳孔是同轴度设计的核心,两个铰耳的内孔同轴度公差控制在0.02mm以内,保证穿入销轴后不会出现卡滞,耳板的厚度是根据销轴的剪切强度匹配的,不会出现耳板先于销轴变形的情况。
从安装边界来看,底部矩形安装面的四个角预留了沉头安装孔位,孔位的边距做了严格控制,既保证安装螺栓有足够的锁紧空间,又不会让孔位太靠近边缘导致安装基面崩边。上方单耳的内孔做了倒角处理,方便销轴快速导入,双耳之间的间隙尺寸是根据配套的摆动连杆厚度设计的,间隙控制在0.1-0.2mm之间,既不会因为间隙过大出现摆动窜动,也不会因为间隙过小导致连杆转动卡涩。
实际使用中,这类支座通常搭配销轴、轴套使用,铰耳内孔可以压入铜套或者自润滑轴套,适配无油润滑的工况,减少日常维护量。L型的结构形式可以充分利用设备的垂直安装空间,不需要额外做转接板就能实现水平方向的摆动连接,很多小型气动摆台的末端支撑、检测工位的翻转挡停结构,都会用到这类支座。在做三维建模的时候,要特别注意两个铰耳的对称度,以及上下孔位的位置公差,很多人建模时只画外形,忽略了安装孔的沉头深度、铰耳孔的倒角尺寸,实际加工出来就会出现装配干涉的问题。另外,支座的弯折处外侧做了小圆弧处理,避免锐边割伤装配人员,也能减少热处理时的应力集中。
从受力角度分析,当双耳位置承受径向载荷时,载荷会通过弯折处的加强结构传递到底部安装面,均匀分散到四个安装螺栓上,不会出现单个螺栓受力过大的情况。如果是在有冲击载荷的工况下使用,还可以在底部安装面增加定位销孔,通过定位销承受横向剪切力,让螺栓只承担锁紧功能,大幅提升连接可靠性。这类结构看似简单,实则每一处尺寸都和实际装配、受力情况直接相关,没有多余的设计结构,每一个倒角、每一段壁厚都有对应的工程意义,是机械结构里非常典型的连接支撑类构件。
