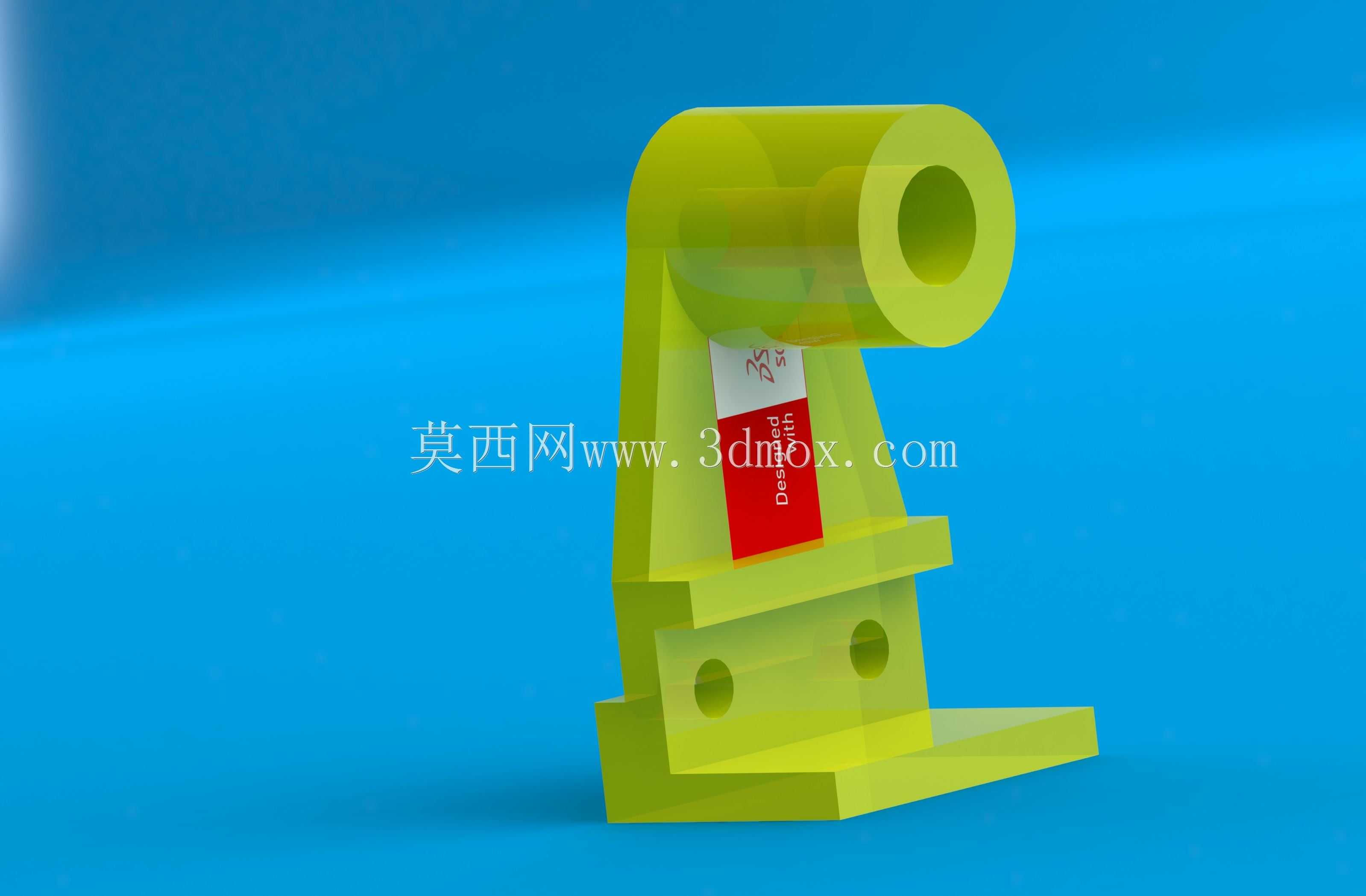

该类弯臂式带座支撑构件,多应用在轻工输送线、小型自动化专机的从动辊轴铰接支撑场景,也可作为小型工装夹具的摆臂回转基座使用,核心作用是为回转轴类部件提供稳定的悬臂支撑,同时通过底座的安装孔完成与设备机架的刚性固定,避免轴系运转过程中出现径向窜动或支撑形变。从结构设计逻辑来看,上部的空心筒段为轴套安装位,内孔预留了足够的衬套压装余量,可适配不同直径的铰接销轴,筒段的壁厚经过受力校核,在承受径向悬臂载荷时不会出现应力集中导致的开裂;中部的弯臂过渡段采用大圆弧过渡设计,规避了直角连接带来的应力集中问题,同时弯臂的倾斜角度经过空间布局校核,既保证上部轴系的安装高度符合设备整体布局要求,又尽可能缩短悬臂长度,降低底座安装位的倾覆力矩。
下部的安装底座采用阶梯式凸台结构,底座上开设的两个贯通安装孔为螺栓固定位,孔位间距符合通用型材机架的安装孔距标准,可直接通过内六角螺栓固定在铝型材机架或钢板焊接机架上,底座最下端的外延平板为定位贴合面,加工时需要保证平面度要求,避免安装后出现构件歪斜,导致上部轴系与配合部件出现同轴度偏差。在实际设备装配场景中,这类支撑件通常成对对称使用,分别布置在从动辊轴的两端,上部筒段内压装自润滑铜套后穿入辊轴,可实现辊轴的低阻力回转,部分需要调整张紧度的场景下,还可将该构件的底座安装孔设计成长圆孔,通过调整固定位置实现皮带或链条的张紧调节。建模过程中需要重点关注几个关键尺寸的公差配合:上部筒段的内孔与衬套的配合采用基孔制过渡配合,
保证衬套压装后不会出现松动;底座安装孔的位置度公差需要控制在合理范围内,避免成对安装时出现孔位错位导致装配困难;弯臂过渡段的圆弧半径需要满足铸造或注塑成型的工艺要求,避免出现壁厚不均导致的成型缺陷。从受力角度分析,该构件工作时主要承受上部轴系传递的径向载荷,载荷通过弯臂传递到底座安装面,最终由固定螺栓承受剪切力与拉应力,因此设计时在弯臂与筒段、弯臂与底座的连接位置都做了局部加厚处理,提升整体结构的刚性,避免长期受载后出现塑性形变。这类构件的材质多采用铸铁压铸或增强尼龙注塑,重载场景下也可采用45号钢铣削加工,不同材质对应的壁厚设计需要做对应调整,铸铁件的壁厚需要满足铸造最小壁厚要求,尼龙件则需要适当增加壁厚提升抗形变能力。
在设备维护场景中,该类构件属于易装拆的基础支撑件,当上部衬套出现磨损时,仅需更换衬套即可继续使用,无需更换整个构件,降低了设备的后期维护成本。建模时还需要考虑安装空间的边界约束,构件的最大外轮廓尺寸需要与周边的传动部件、防护钣金预留足够的安全间隙,避免设备运转过程中出现运动干涉,尤其是弯臂的外侧轮廓,不能突出到设备的运动部件行程范围内,防止出现磕碰磨损。
