双叉耳铰接式机械连接拉杆结构

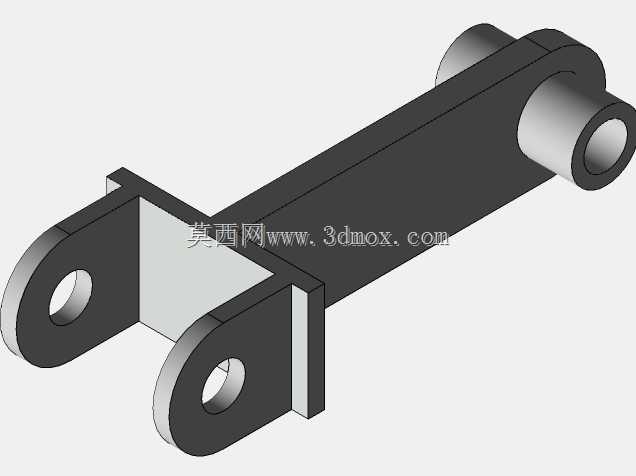

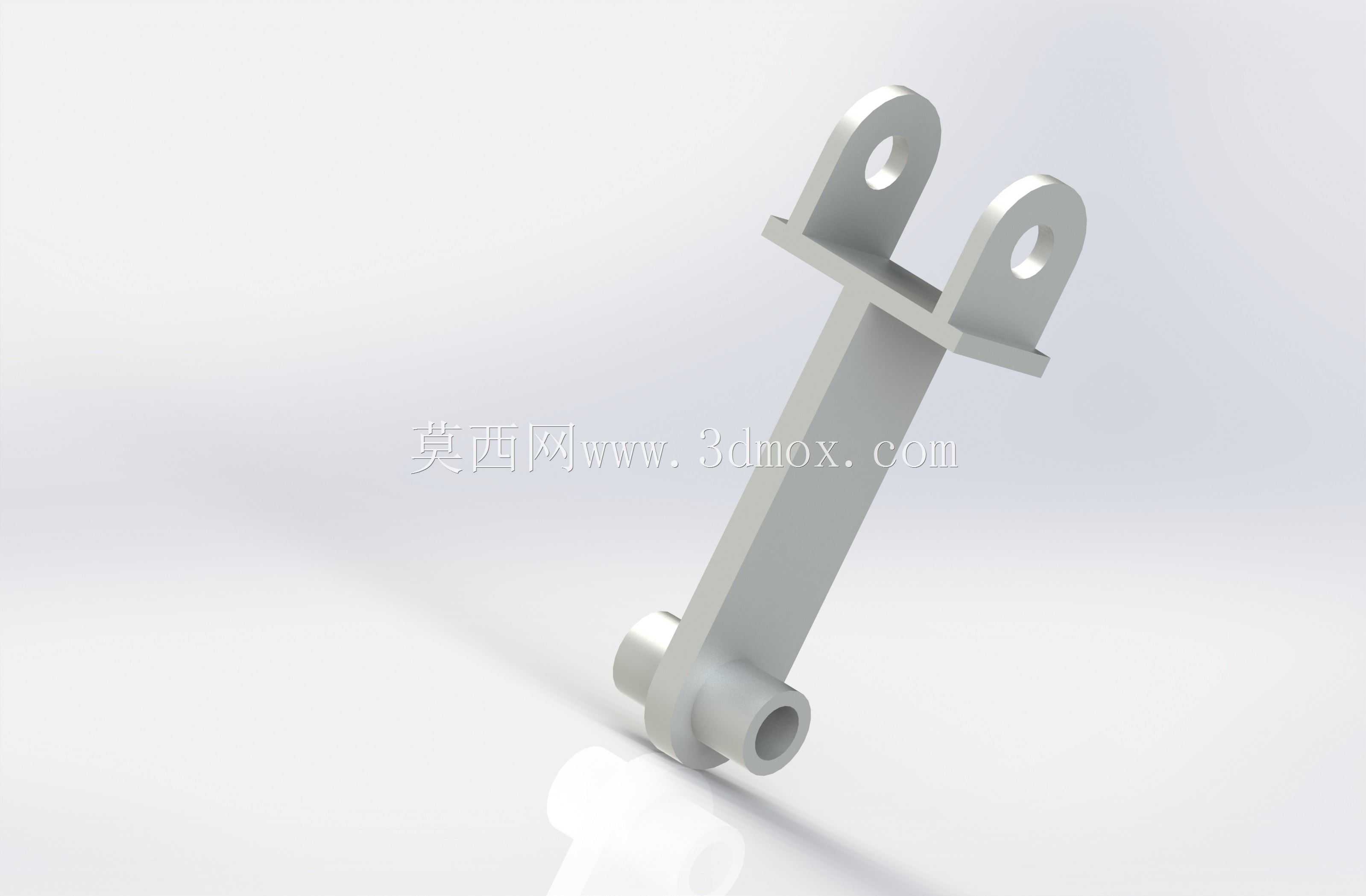

　　这类双叉耳结构的连接拉杆，在轻工自动化输送线、小型工程机械操纵机构、农用机具挂接结构里都有大量应用，核心作用是在两个存在相对摆动需求的部件之间传递拉压载荷，同时补偿装配过程中产生的小角度位置偏差，避免刚性连接带来的附加应力损坏配合部件。从结构设计逻辑来看，上端的双叉耳结构是整个零件的核心铰接端，两个平行的耳片上预留了同轴的销孔，安装时通过圆柱销与对应带单耳的支座配合，耳片的厚度经过载荷校核，既保证销孔配合面有足够的挤压强度，也不会因为耳片过厚导致整体重量冗余，两个耳片的间距严格匹配对接单耳的厚度尺寸，装配后销杆的剪切面受力均匀，不会出现偏载磨损的情况。杆身采用等截面矩形结构，相比同截面积的圆杆，

　　矩形截面在承受平面内的弯曲载荷时抗弯截面系数更高，能更好应对机构启停瞬间的冲击载荷，杆身与上下连接端的过渡位置做了圆弧过渡处理，避免直角位置的应力集中，在长期交变载荷作用下也不容易出现疲劳断裂的问题。下端的单筒铰接端设计为带通孔的轴套结构，既可以穿装销轴与下方的运动部件连接，也可以根据实际使用需求在孔内压装自润滑衬套，减少铰接位置的转动磨损，延长部件的维护周期，轴套的外圆与杆身的连接位置做了加宽的贴合面，焊接或者一体成型时的连接强度更有保障。从安装边界来看，上端两个耳片的销孔同轴度是加工时的核心管控项，同轴度偏差过大会导致销轴安装后卡滞，甚至在工作过程中出现别弯销轴的问题；耳片的外侧间距、

　　下端轴套的长度都需要和对接部件的安装槽尺寸匹配，预留的装配间隙控制在0.1mm到0.2mm之间，既保证安装顺畅，也不会因为间隙过大出现工作过程中的晃动冲击。在实际选型应用时，需要根据机构传递的最大拉压力核算杆身的截面尺寸、耳片厚度以及销孔直径，不同工况下如果存在腐蚀环境，还可以在建模基础上调整表面处理要求，比如增加镀锌、达克罗涂层的结构预留，避免零件过早锈蚀失效。这类零件建模过程中需要重点管控各铰接孔的位置度、配合面的尺寸公差，很多新手建模时容易忽略过渡圆角的设计，直接做直角连接，实际生产出来的零件在应力测试时很容易在转角位置出现裂纹，另外上下铰接端的孔轴线平行度也需要严格控制，如果两个孔的轴线出现偏角，

　　安装后整个拉杆会处于别劲的状态，工作过程中不仅转动阻力大，还会加速配合销轴和孔的磨损，大幅降低整套机构的使用寿命。在输送线的拨料机构里，这类拉杆常用来连接气缸推杆和拨料摆杆，把气缸的直线往复运动转化为摆杆的摆动动作，双叉耳的结构可以自动补偿气缸安装时的小角度偏差，避免气缸活塞杆承受径向力导致密封件过早损坏；在小型工程机械的操纵连杆机构里，这类拉杆作为力传递部件，操作力通过拉杆传递到执行端，结构的刚性直接影响操纵手感，杆身的截面尺寸如果设计过小，操作时会出现明显的形变，导致操纵行程不准，反馈模糊。
