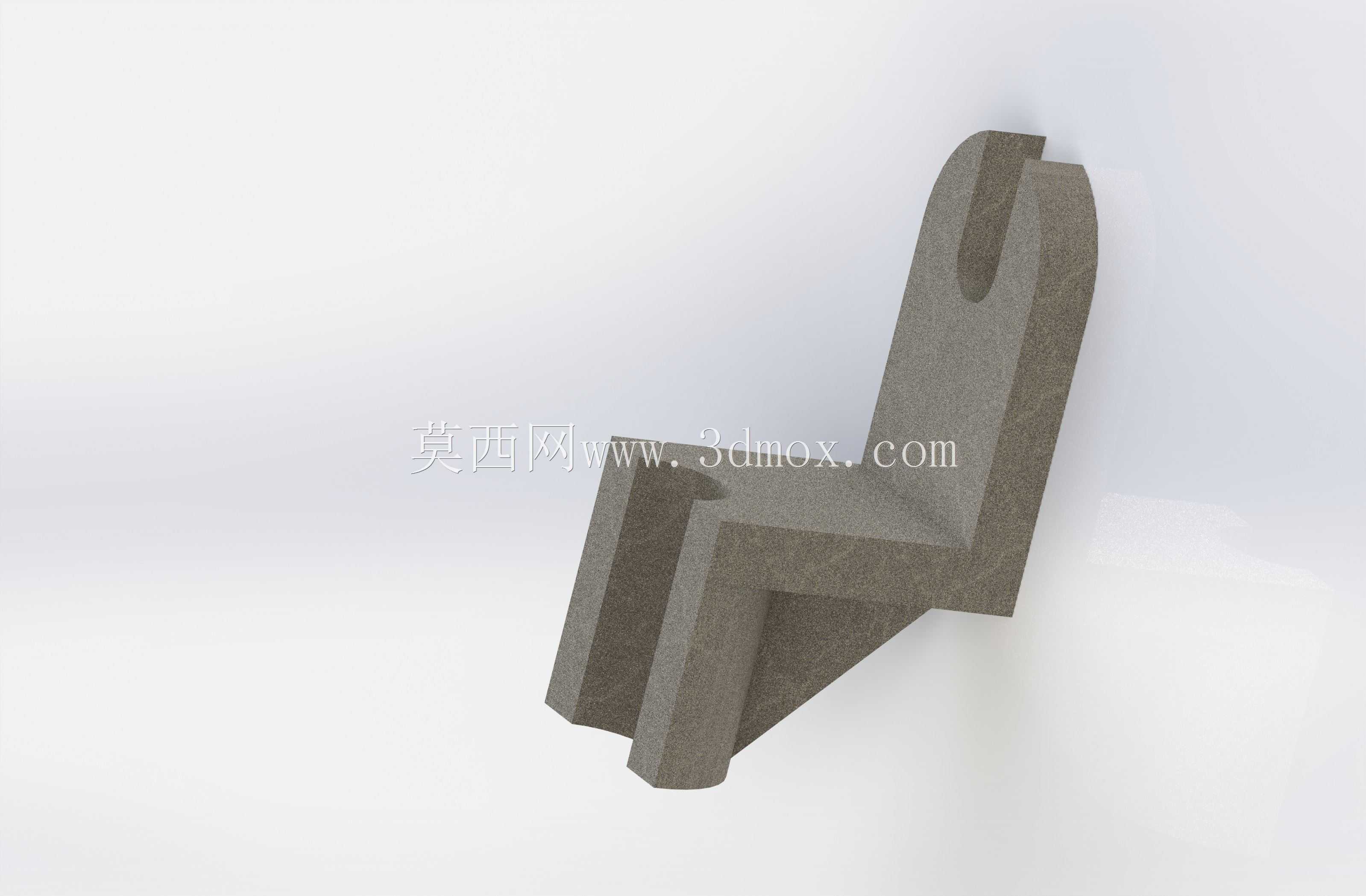

这类角形带槽支撑构件在轻工输送线侧边定位、小型工装夹具的工位挡停、非标设备的外置附件挂载场景中十分常见,很多一线结构设计人员在做设备改型或者小型工装搭建时,经常会用到这类成型支撑件,不需要额外做复杂的折弯焊接加工,直接通过标准紧固件就能完成装配,能大幅缩短现场装调的周期。从结构功能来看,构件整体采用直角弯折的一体化成型结构,竖直段顶端开有贯通的U型卡槽,水平段同样设置有平行的槽位,这种槽位设计并非随意开设,竖直段的U型槽主要用于和上方的杆件、挂轴类零件做卡接配合,不需要额外加工连接孔就能实现快速挂装,同时槽口的开口宽度经过适配,能匹配常用直径的圆杆或者方钢,装配时只需要将构件从下往上卡入对应杆件,
再通过侧面的紧定螺钉或者横向插销就能完成锁止,避免使用过程中出现滑脱。水平段的槽位则用于和安装基面做固定,长槽的设计预留了足够的位置调整余量,现场安装时如果基面的螺纹孔位置存在小范围的加工偏差,不需要重新扩孔或者返工基面,只需要微调构件在基面上的位置,对准孔位后拧紧紧固件即可,这种容错设计在非标设备现场装配时实用性很强,能有效降低因为加工误差带来的装调难度。设计这类构件的时候,首先要考虑的是受力方向的载荷分布,直角弯折处是应力集中的核心区域,建模时需要在内折角处设置合理的铸造圆角或者加工圆角,避免尖角带来的应力集中导致构件在长期受载下出现断裂,同时弯折处的壁厚要做均匀过渡,不能出现壁厚突变,否则不管是采用铸造成型还是机加工成型,
都容易出现内部缺陷或者加工变形。从安装边界来看,构件的竖直段高度需要匹配挂载部件的安装高度,不能过高导致挂载后重心偏移量过大,也不能过矮导致卡接深度不足影响连接可靠性,水平段的长度需要保证固定后有足够的支撑力臂,槽位的长度要覆盖常见的安装孔位偏差范围,一般预留单边5-8mm的调整量即可满足大部分现场装调需求,槽宽则要适配常用的M6、M8紧固件外径,保证螺栓能顺利穿过槽孔完成锁紧。构件的材质一般根据使用场景选择,常规车间环境下采用灰铸铁铸造成型后做表面喷砂处理就能满足强度和防锈需求,如果是在有腐蚀的环境下使用,可以换成不锈钢材质或者做表面镀锌处理,外形上没有多余的装饰结构,所有的棱边都做了倒角处理,避免装配时划伤操作人员,
整体结构紧凑,占用安装空间小,在很多不需要大载荷支撑的连接场景下,能替代复杂的焊接支架,减少现场焊接带来的烟尘污染和焊后打磨工作量,同时这类标准化的构件可以批量预制,不同项目中只要安装尺寸匹配就能直接复用,能有效降低设计和加工的重复工作量。很多刚入行的设计人员在做这类支撑结构时,容易忽略槽口端部的应力释放,直接将槽口开到构件边缘,导致受载时槽口端部出现开裂,实际上在槽的末端需要设置一个小直径的止裂孔,分散槽口处的集中应力,提升构件的抗疲劳性能,另外竖直段和水平段的连接位置如果有更高的载荷需求,还可以在直角处增加三角形的加强筋,进一步提升整体的抗弯折能力,不过对于轻载场景来说,一体化的直角结构已经足够满足使用需求,不需要额外增加加强筋,避免增加不必要的材料成本和加工工序。
