带开口圆柱座的L型连接支撑构件

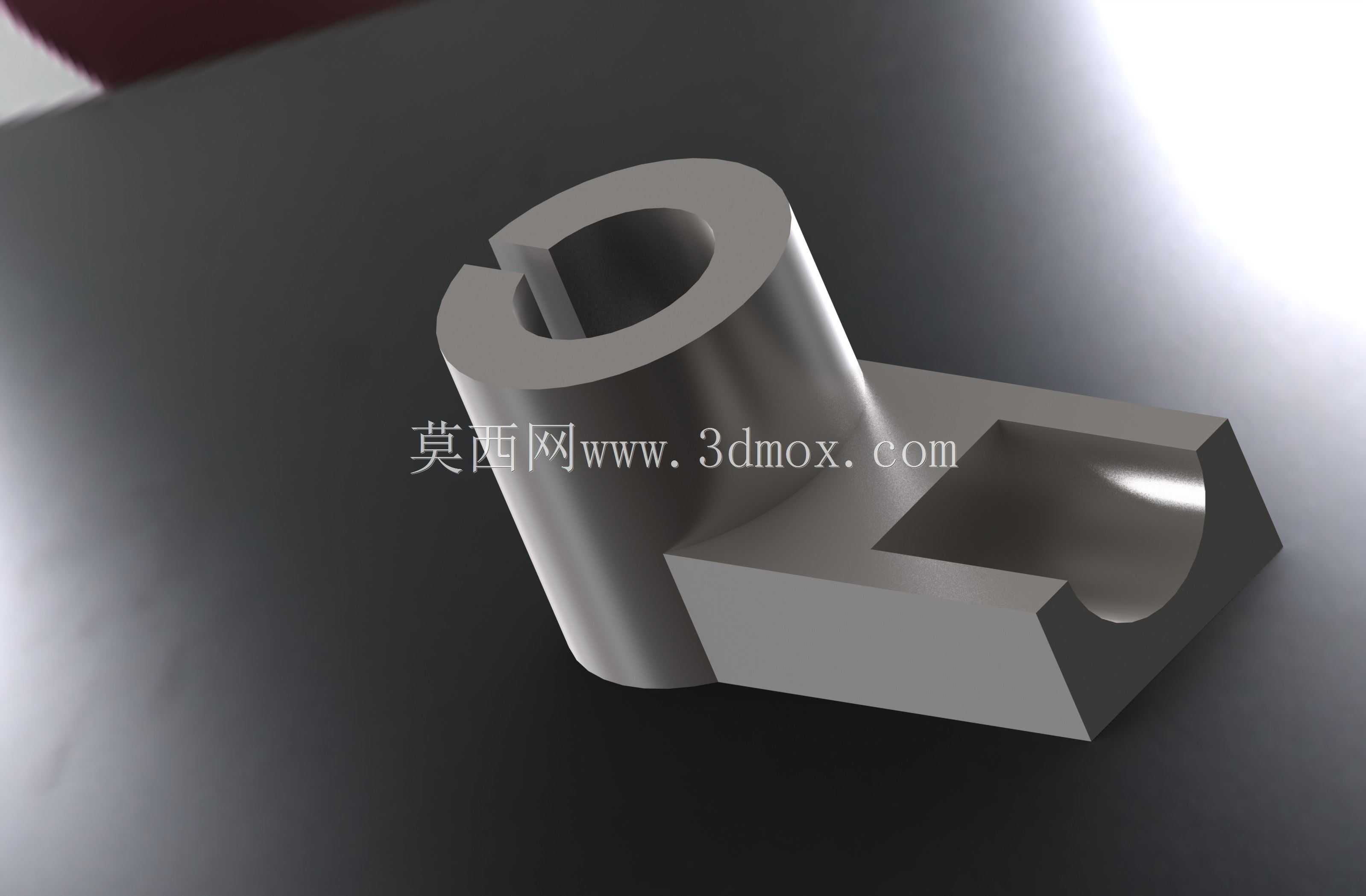

　　该构件属于小型机械结构中的连接支撑类零件，常见于轻工自动化输送线的侧边导向安装位、小型工装夹具的定位支撑模块、台式实验设备的调节组件连接部位，主要承担相邻两个垂直方向部件的定位衔接与载荷传递作用，可将圆柱类杆件与平面安装基座进行刚性连接，避免杆件受径向力时出现偏转或窜动。从结构形态来看，零件整体为一体化铸造成型后经机加工处理的金属件，主体分为两个垂直衔接的功能段：一侧为带轴向开口的圆柱套筒结构，套筒内孔为光滑圆柱面，开口沿套筒轴向全程贯通，开口两侧的筒壁预留有锁紧间隙，当配套杆件穿入内孔后，可通过外置卡箍或锁紧螺钉挤压开口两侧壁，缩小内孔直径实现对穿入杆件的抱紧固定，适配不同直径公差的光轴、导杆类零件，

　　同时可根据安装需求调整杆件的轴向伸出长度与周向角度，调整到位后锁紧即可完成固定，无需额外加工键槽或定位孔，适配小批量设备改装、调试阶段的快速装配需求。另一侧为与圆柱套筒侧壁垂直相连的块状基座，基座底部为平整安装面，基座上开设有半圆弧型的容纳槽，该槽的圆弧半径与配套被支撑件的外圆半径匹配，可在安装时贴合在被支撑圆柱件的外侧，起到辅助承托、限制径向位移的作用，基座的两个相邻侧边为相互垂直的定位基准面，安装时可贴紧设备框架的相邻安装面，快速完成零件自身的定位，减少装配时的找正时间。设计过程中，圆柱套筒的壁厚经过载荷校核，在满足抱紧力需求的前提下尽可能缩减壁厚，降低零件整体重量，套筒与块状基座的衔接位置做了大圆角过渡处理，

　　避免直角连接处出现应力集中，在设备运行产生振动载荷时，可有效分散衔接处的应力，降低长期使用后出现疲劳断裂的风险。开口的宽度经过反复验证，既保证锁紧时内孔有足够的收缩量适配杆件公差，又不会因开口过大导致套筒刚性不足，锁紧后出现形变无法复位的问题。安装边界方面，零件的整体外轮廓无突出的尖锐棱角，所有非配合面都做了倒角处理，安装时不会与周边相邻部件产生干涉，块状基座的平整底面可直接通过螺栓压紧在设备安装板上，也可通过焊接方式与金属框架永久固定，适配不同的设备装配工艺需求。在实际使用场景中，这类零件常替代传统的分体式抱箍加安装座的组合结构，一体化的结构减少了装配环节的零件数量，降低了装配累计误差，同时相比分体式结构拥有更好的整体刚性，

　　在承受交变径向载荷时不会出现连接松动的问题，适合在有小幅振动的设备工位长期使用。零件的内孔与半圆弧容纳槽的同轴度、圆柱度都按照中等精度机加工要求控制，既不会因精度过高增加不必要的加工成本，又能保证安装后杆件的直线度与定位精度，满足普通工业设备的装配精度要求。在进行三维建模时，需要重点关注套筒开口处的形变预留量，模拟锁紧状态下的内孔形变范围，确保在最大锁紧收缩量时，套筒壁不会出现塑性形变，同时要验证衔接圆角处的应力分布，根据实际载荷大小调整圆角半径，平衡结构刚性与零件整体尺寸的关系。
