带定位孔槽型安装机械连接构件

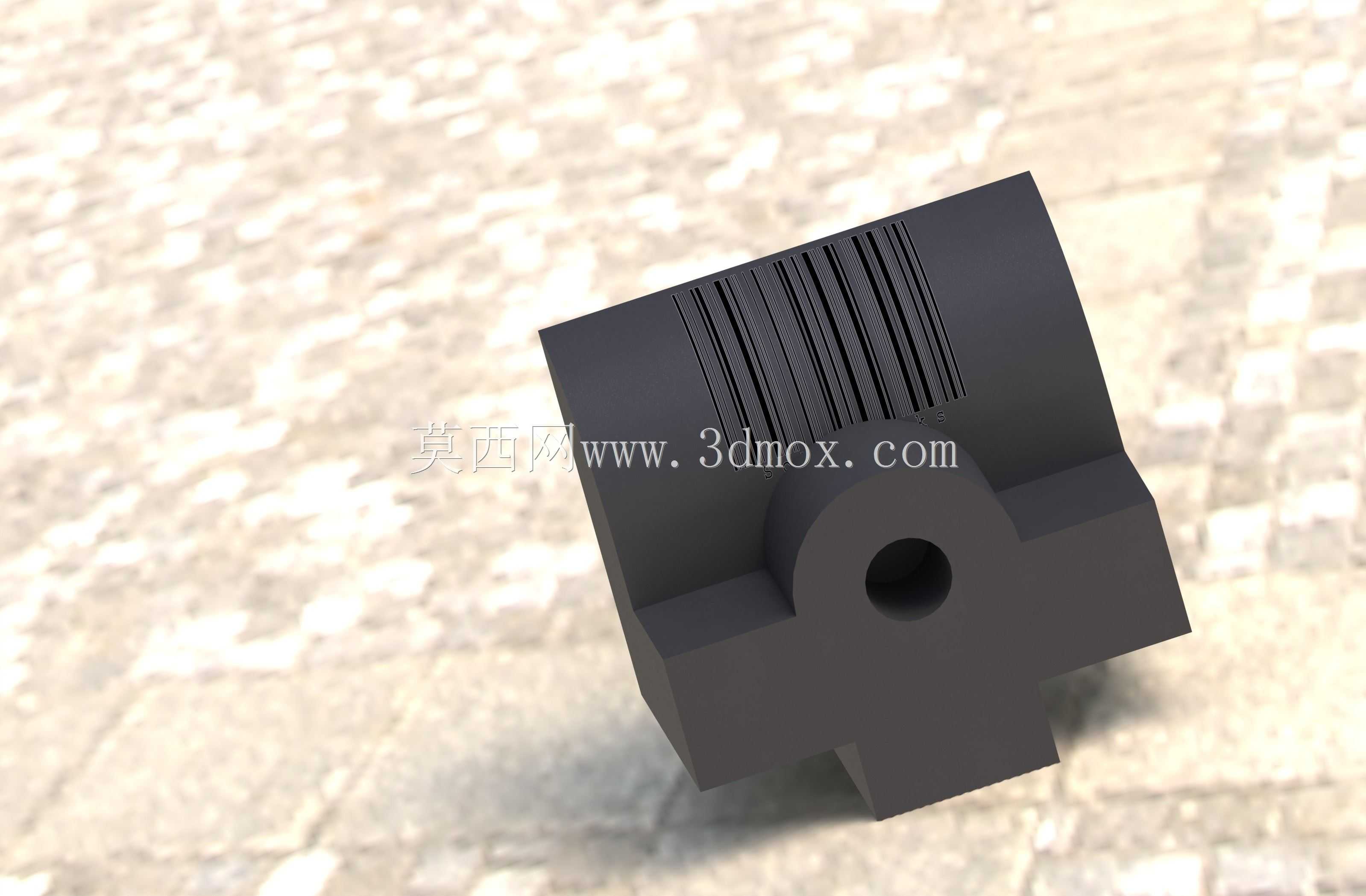

　　这类带定位孔的槽型安装构件，在轻工输送线、小型自动化装配工位的辅件固定场景中十分常见，很多时候它承担的是相邻两个功能模块的衔接定位作用，不需要承受大吨位的冲击载荷，但对安装对位的精度、反复拆装后的位置一致性有明确要求。从结构设计逻辑来看，构件主体采用方块基体加半圆弧凸台的组合形态，半圆弧面加工的平行细槽并非装饰结构，实际是用来增大与配套圆柱杆件的接触摩擦力，避免装配完成后受设备运行振动影响出现周向转动偏移；凸台中心的通孔为定位销安装孔，孔位公差通常取H7等级，装配时与配套的圆柱销过渡配合，不需要额外打胶或者焊接，就能保证构件与对接部件的同轴度偏差控制在0.02mm以内，完全满足常规自动化设备的装配精度要求。基体下方的十字凸台结构，

　　是专门适配T型槽安装平台设计的卡接结构，安装时不需要在平台面额外打孔，直接将凸台卡入T型槽的对应槽位，拧紧侧面的紧定螺钉就能完成固定，这种设计大幅降低了工位改造时的台面加工工作量，尤其是在小批量多品种的柔性生产线上，这类快装结构的配件能减少70%以上的工位调整耗时。从安装边界尺寸来看，这类构件的整体长宽尺寸通常控制在50mm到80mm区间，半圆弧凸台的直径与配套杆件的直径保持一致，中心定位孔的直径根据承载需求分为6mm、8mm、10mm三个常规规格，基体下方十字凸台的厚度与常用工业铝型材T型槽的槽宽匹配，卡入后不会出现左右晃量，凸台伸出基体底面的高度控制在3mm到5mm，既能保证卡接强度，

　　又不会因为凸台过高导致构件与安装面之间出现不必要的间隙。在实际使用过程中，这类构件常用来安装小型光电传感器支架、气管固定座、线缆走线卡扣这类轻型辅件，部分低速运行的小型工装夹具上，也会用它作为夹具开合的导向限位块，因为其接触面上的细槽结构能储存少量润滑脂，长期往复运动也不会出现接触面干磨卡顿的问题。设计这类构件的时候，需要重点关注几个应力集中的位置：半圆弧凸台与方块基体的衔接处要做R1.5到R2的圆角过渡，避免设备长期运行过程中受交变载荷影响出现应力开裂；中心定位孔的孔口要做0.5mm的倒角，既方便装配时定位销顺利导入，也能去除孔口加工产生的毛刺，避免装配时毛刺脱落掉入设备运动间隙造成卡滞。另外，平行细槽的加工深度不需要过深，

　　通常控制在0.8mm到1.2mm即可，槽深过大会削弱半圆弧凸台的结构强度，槽间距保持2mm均匀分布，就能保证足够的摩擦阻力，不需要额外做滚花处理，加工成本也能得到有效控制。这类构件的材质通常选用45号钢或者增强尼龙，钢制件表面做发黑处理就能满足常规车间的防锈需求，有耐腐蚀要求的场景可以选用304不锈钢材质加工，尼龙材质的构件则多用于需要避免刮伤工件表面的装配工位，重量更轻，拆装也更便捷。在三维建模过程中，这类零件的特征逻辑要清晰，先绘制基体方块的草图，再拉伸生成半圆弧凸台，之后切除生成中心定位孔和下方的十字卡接凸台，最后在半圆弧面上阵列生成平行细槽，建模时要注意所有安装配合面的尺寸标注要符合机械设计公差要求，避免后续加工出现装配干涉的问题，尤其是十字凸台的尺寸要与对应T型槽的尺寸做适配校验，保证卡入时顺畅无卡滞，固定后无松动间隙。
