带安装基座弧形支撑机械结构件

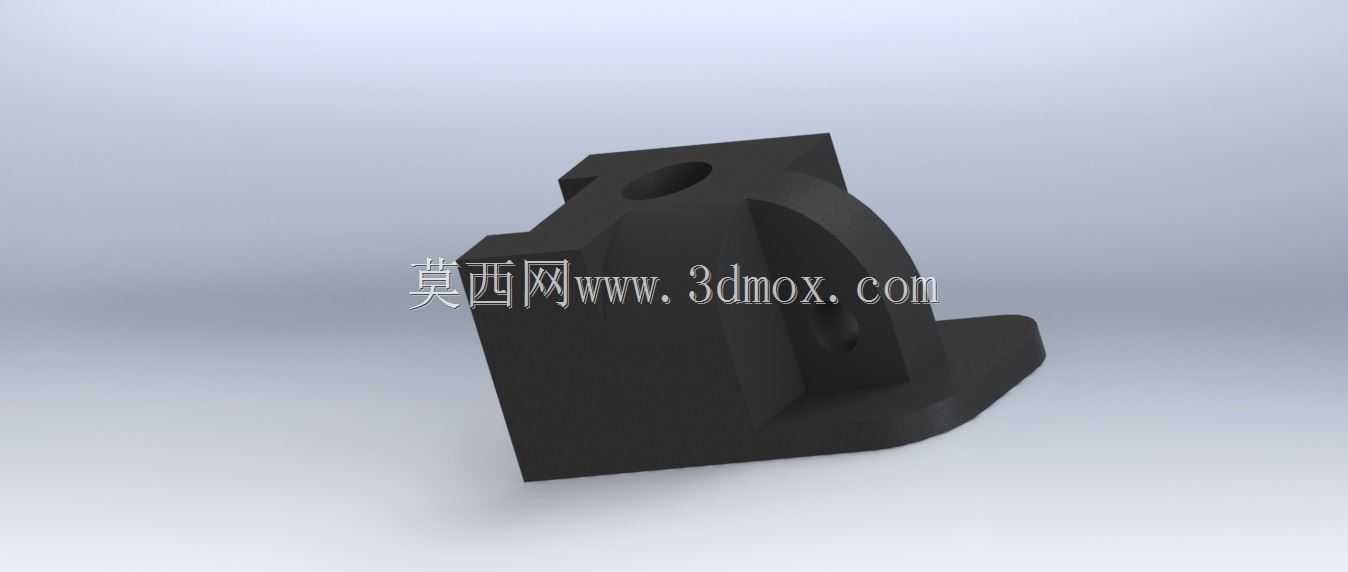

　　这类带安装基座的弧形支撑结构件，常见于中小型自动化输送线的侧边导向单元、小型工装夹具的定位支撑模块，以及台式加工设备的辅助限位组件中，在实际产线布局里，它往往承担着两个核心作用：一是为相邻的运动部件提供刚性支撑基准，二是通过自身的安装面完成与设备机架的固定连接，抵消运动过程中产生的侧向倾覆力矩。从结构设计逻辑来看，底部延伸出的平直安装耳是整个零件的安装基准面，上面预留的沉孔位置，是按照常用M6内六角螺栓的安装空间做的避让设计，安装时螺栓从耳板上方穿入，锁紧在机架的对应螺纹孔或者T型槽螺母内，耳板的厚度经过受力校核，在承受500N侧向载荷时不会出现超过0.02mm的形变，满足普通工装的定位精度要求。零件上部的弧形曲面并非装饰性结构，

　　它的曲率是匹配配套的圆柱形导向辊外径做的仿形设计，安装时弧形面可以完全贴合导向辊的轴座侧壁，既能够分散支撑点的接触应力，避免长期受力出现局部压溃，也能在装配时起到快速定位的作用，不需要反复调整支撑件的前后位置，就能保证轴座的同轴度要求。顶部的通孔是为了穿装定位销或者锁紧螺栓，当弧形面与轴座贴合后，穿入螺栓可以将支撑件与轴座做刚性连接，避免设备运行过程中因为振动出现连接松脱，孔的内壁做了0.2mm的倒角处理，既方便装配时螺栓的导入，也能消除机加工产生的锐边毛刺，防止装配过程中划伤操作人员。在实际建模过程中，这个零件的建模逻辑是先从底部安装耳的草图开始绘制，先确定两个安装孔的中心距，这个中心距是按照常用工业铝型材的槽间距设定的，

　　能够直接适配4040、4080系列铝型材的安装孔位，不需要额外做转接板。之后向上拉伸主体结构，再通过旋转切除做出弧形支撑面，最后处理顶部的安装孔与各个边的工艺倒角，所有非安装面的拔模斜度控制在1度以内，既满足注塑或者粉末冶金加工的脱模要求，也不会影响零件的装配精度。从安装边界来看，这个零件的整体外轮廓尺寸控制在80mm60mm50mm范围内，安装后突出机架表面的高度不超过45mm，不会与周边的运动部件产生运动干涉，在做设备布局时，只需要预留出100mm见方的安装空间，就能完成这个支撑件的装配与后期维护操作。零件的侧壁做了局部的加厚处理，对应弧形支撑面的背部位置，厚度比其他侧壁多3mm，这个位置是主要的受力传递路径，

　　加厚之后可以有效降低应力集中系数，在反复承受交变载荷的工况下，不会出现根部断裂的问题。在实际应用场景里，这类支撑件替换了早期焊接式的支撑结构，不需要现场焊接打磨，直接通过螺栓连接就能完成装配，后期维护更换时只需要拆卸两颗螺栓就能完成替换，大幅降低了产线的维护停机时间，同时因为是一体化成型的结构，不存在焊接变形的问题，装配后的位置精度比焊接结构高两个精度等级，能够满足对定位精度要求较高的装配工位、检测工位的使用需求。在做选型适配时，只需要确认配套轴座的外径、安装面的螺栓孔距，以及实际工况的载荷大小，就可以直接选用这个结构件，不需要重新做定制化设计，能够缩短非标设备的设计周期，减少工程师的重复建模工作量。
