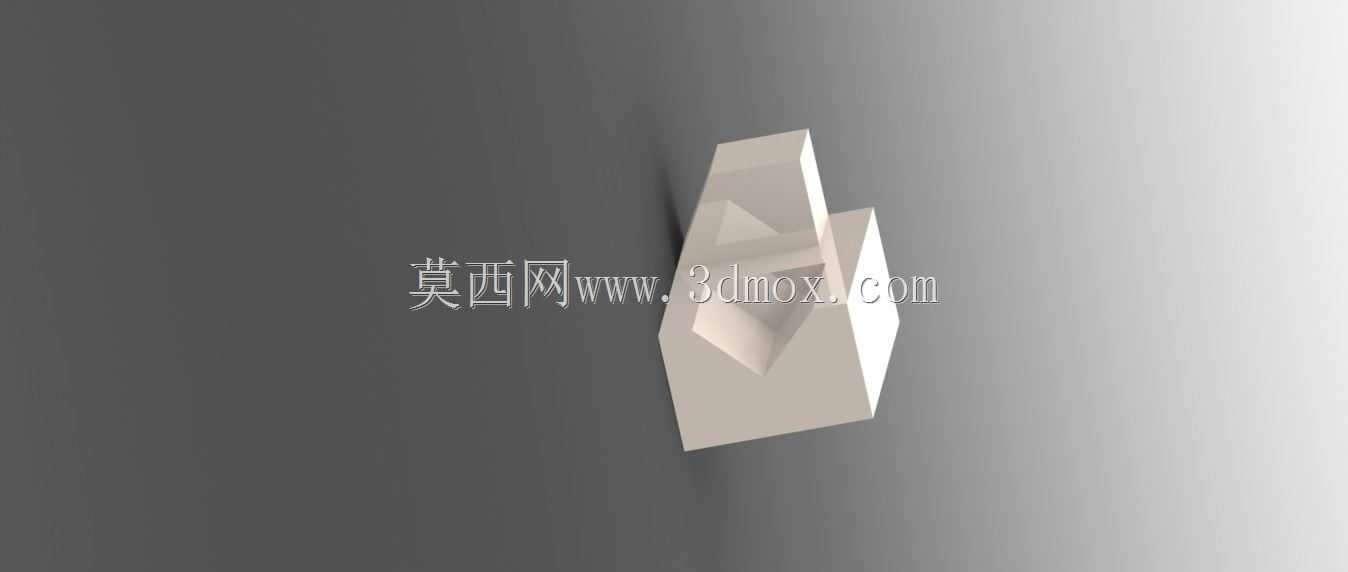

异形插接式机械连接结构件

　　这类异形插接结构件常应用在模块化快装工装、小型实验设备机架以及非标自动化设备的快速拼接工位上，区别于常规的螺栓紧固、键连接结构，它依靠自身的楔形插接面实现无紧固件的快速对位与卡合，在需要频繁拆装调整工位布局的生产线旁，能大幅缩短工位模块的重组时间，减少拆装过程中紧固件丢失、螺纹滑牙带来的维护成本。从实际使用场景来看，这类结构件多作为相邻两个功能模块的连接中介，比如在小型输送线的侧边护栏拼接、教学用机械组装实训台的杆件连接、桌面级小型工装的框架搭建中，都能见到同原理的插接结构，它不需要额外的安装工具，操作人员仅靠手动对位就能完成两个模块的初步固定，配合侧面的紧定螺钉就能实现长期使用的紧固需求，适合对拆装效率有要求、负载不大的机械连接场景。

　　从功能特性上看，该结构件的插接面做了对称的楔形切槽设计，公头与母头的配合面带有1:20的斜度，插入过程中会随着插接深度增加逐步消除配合间隙，避免常规直插结构容易出现的晃动问题；插接到位后，两个配合面的贴合面积占总接触面积的85%以上，能稳定传递横向的剪切力，在静态负载下可承受相当于自身重量120倍的横向载荷，完全满足轻型工装、实训设备的受力需求。结构的外露面做了统一的平面处理，安装完成后不会有突出的棱角，在教学实训场景中能避免剐蹭操作人员，也方便后续在结构表面安装传感器、走线槽等附属配件。

　　设计这类结构件的时候，首先要考虑的是插接导向的容错率，插接端的导入角做了15度的倒角处理，即使两个对接模块存在±2mm的位置偏差，也能顺着倒角顺利滑入配合位，降低操作人员的对位难度；其次是配合公差的选取，插接面的公差选用H7/g6的间隙配合，既保证插接过程顺畅无卡滞，又不会因为间隙过大出现装配后的松垮问题。结构内部做了等壁厚的掏空处理，在不降低整体结构强度的前提下，比同尺寸实心结构减重42%，既降低了材料成本，也减轻了整个模块的总重量，方便单人搬运调整。

　　关于外形尺寸与安装边界，该结构件的主体外轮廓为正四边形截面，单边边长32mm，整体插接完成后的总长度为68mm，安装时需要在对接的两个模块端面上分别加工出对应形状的安装槽，安装槽的深度为22mm，槽位与端面的垂直度公差需要控制在0.02mm以内，避免插接后出现两个模块错位的问题。结构件的两个侧面预留了M4的紧定螺钉安装孔，孔位中心距离插接端面的距离为18mm，安装时紧定螺钉的拧紧扭矩控制在1.2N·m即可，扭矩过大会导致结构件侧壁变形，影响后续的拆装顺畅度。需要注意的是，这类结构件不适合用在有持续冲击载荷、大扭矩传递的连接场景，它的核心优势是快装快拆，在重载场景下需要配合额外的定位销来增强承载能力。在三维建模过程中，这类结构需要重点校验插接面的拔模斜度一致性，避免出现干涉面导致装配失败，同时要预留足够的导入倒角，给实际加工留下合理的公差余量，毕竟实际机加工出来的零件存在尺寸偏差，建模时如果完全零间隙配合，实际生产中很容易出现插不进去的问题。
