带定位凸台的块状机械连接基座

项目分类:通用机械零部件 发布时间:2021-11-27 ID:420101
  • 带定位凸台的块状机械连接基座
  • 带定位凸台的块状机械连接基座

  这类块状带凸台的连接基座,在轻工输送线侧边挡料机构、小型工装夹具的定位模块、非标自动化设备的型材衔接位都有大量应用场景,日常产线运维做备件替换、新设备做结构搭建设计时,经常会碰到这类构件的选型或建模需求。从实际使用场景来看,这类构件主要承担两个核心作用,一是作为相邻两个结构件的衔接载体,抵消装配时的位置公差,二是通过自身的凸台结构做周向定位,避免连接的部件在设备运行过程中出现横向窜动,尤其是在有间歇性往复运动的工位上,这类带定位结构的基座比普通平板连接件的抗偏移能力强很多,能减少频繁停机校准定位的工作量。

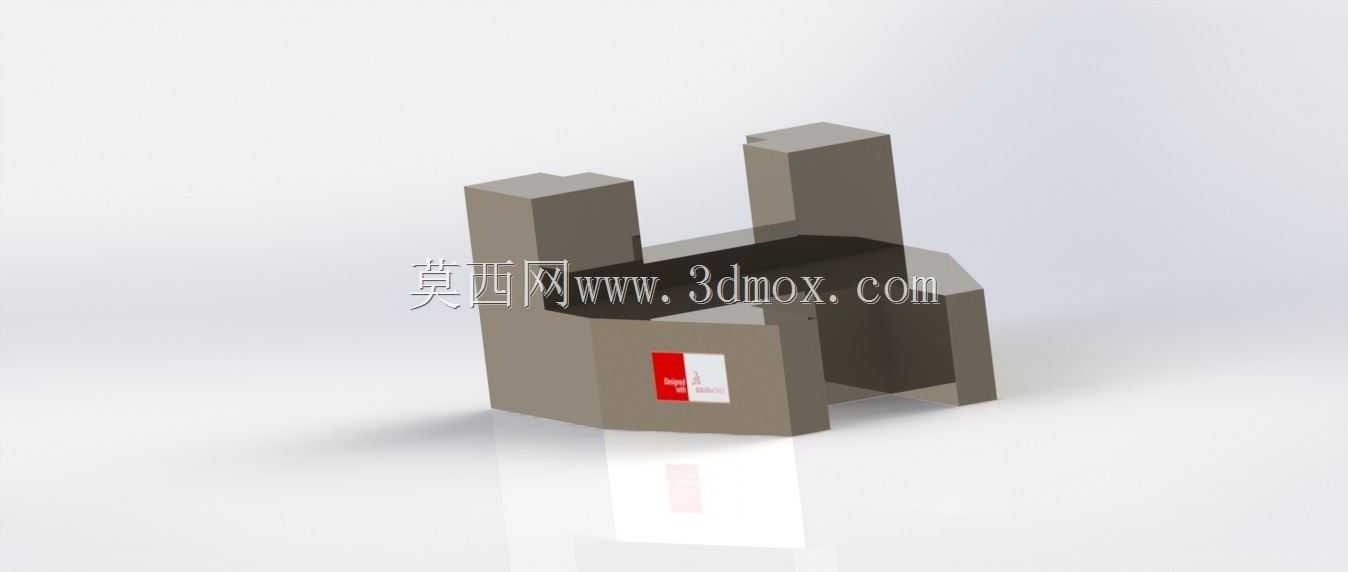

  从结构设计思路来看,这个构件的主体采用等厚的块状基体,三个方向伸出的凸台高度做了差异化设计,对应不同连接位的安装间隙需求,其中两个较高的凸台是用来卡入相邻型材的预置槽位,做预装定位,工人装配时不需要额外扶着构件对准孔位,能大幅提升装配效率,较矮的那个侧边凸台是用来贴装缓冲垫或者行程触发片,给工位的运动部件做硬限位,避免运动件超程碰撞损坏其他结构。基体中间的镂空区域不是随意做的减重设计,一方面是减少整体材料用量降低构件自重,另一方面是给连接螺栓的螺母预留沉头容纳空间,避免螺栓突出基体表面刮擦到输送的工件或者运动的线缆,同时镂空区域也能给日常检修留出观察空间,不用完全拆下构件就能查看内部连接螺栓的松动情况。

  从安装边界和尺寸配合来看,这类基座的安装面平面度要求控制在0.1mm以内,不然安装后会出现凸台定位偏斜,导致相邻装配的部件卡滞,三个凸台的外侧端面和基体底面的垂直度公差要控制在0.05mm,保证卡入型材槽后不会出现翘边。安装时基体底面要完全贴合设备的安装基准面,两个高凸台卡入对应槽位后,先穿入定位销做预固定,再拧入连接螺栓,螺栓的锁紧扭矩要控制在对应材质的合理区间,避免扭矩过大把凸台根部撑裂,毕竟凸台和基体是一体式结构,根部应力集中,如果锁紧力超过材料屈服强度,很容易在设备长期运行的振动下出现根部断裂的故障。

  在实际建模过程中,要特别注意凸台根部的圆角处理,不能做成直角结构,直角处的应力集中系数是圆角的3倍以上,设备运行时长期受交变载荷,直角根部很容易萌生疲劳裂纹,一般根据构件整体尺寸,根部倒R1到R2的圆角就能大幅降低应力集中风险,同时也能减少加工时的应力残留。另外构件上的连接孔位要做公差标注,安装过孔的直径比连接螺栓大0.2mm即可,过大的间隙会导致定位精度不足,过小的间隙又会因为加工误差导致螺栓穿入困难,给现场装配增加不必要的工作量。这类构件的材质一般根据使用场景选择,普通无腐蚀的车间环境用常规45钢做表面发黑处理即可,有弱酸弱碱腐蚀的工况可以选用304不锈钢材质,如果是对自重有要求的移动工位设备,也可以选用6061铝合金做硬质阳极氧化处理,兼顾强度和轻量化需求。
