带安装底座立式支撑连接结构件

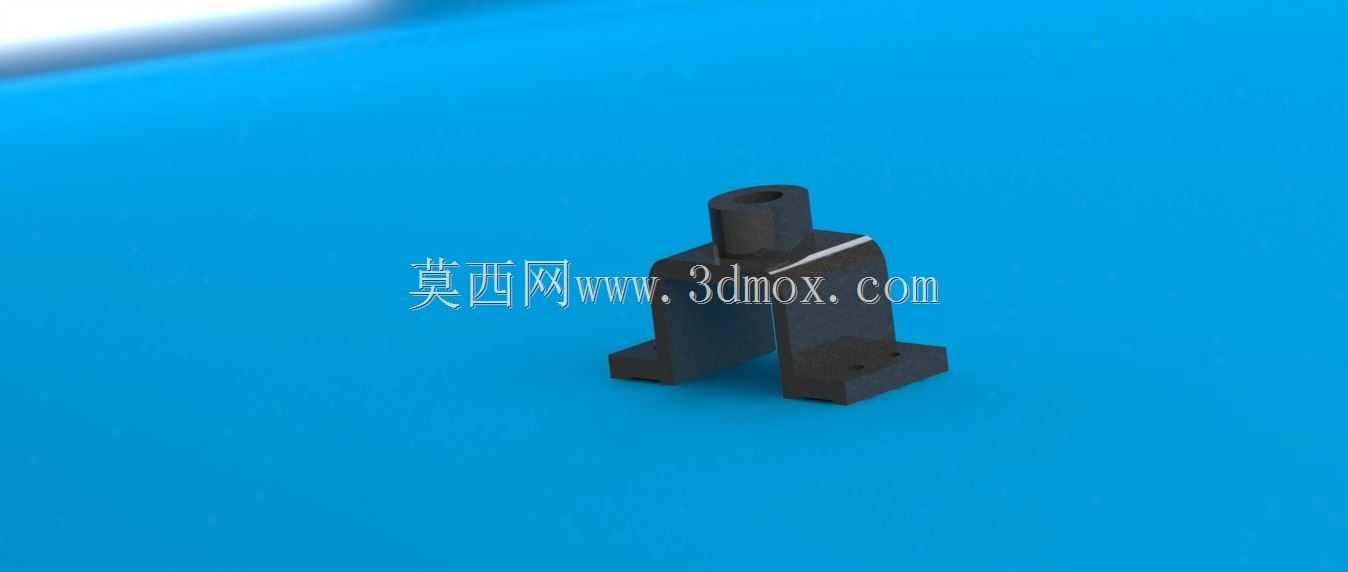

　　该立式支撑连接结构件，在自动化产线的物料定位工位、小型工装夹具的承载模块、教学实训台的组件安装位都有广泛适配场景，日常工况下主要承担垂直方向的载荷传递，同时为上方配套的杆类、轴类零件提供稳定的安装基准，避免配套部件运行时出现径向窜动或角度偏移。从结构设计逻辑来看，整体采用对称式布局，底部为带安装孔的双支脚法兰结构，两个支脚分别向两侧延展，每个支脚上预留的沉头安装孔可适配M3-M4规格的内六角紧固螺丝，安装时可直接将构件锁附在设备基板、铝型材框架的T型槽面上，安装孔的孔位公差控制在±0.05mm范围内，能保证安装后构件的中心轴线与安装面保持垂直，垂直度误差不超过0.1°。中部为U型开槽的避让结构，

　　槽宽尺寸适配常规10-15mm厚度的配套连接板，开槽的两个内侧壁做了0.2mm的倒角处理，既可以消除注塑或机加工过程中产生的毛刺锐边，也能在配套部件嵌入槽内时起到导向作用，降低装配对位的难度。顶部为带中心通孔的圆柱凸台，通孔内壁做了Ra1.6的粗糙度处理，可直接穿装导向轴、定位销或者小型气路接头，凸台的外圆柱面可作为配套旋转件的支撑轴颈，与配套的轴套、微型轴承配合时，配合间隙控制在0.02-0.04mm的间隙配合区间，既能保证转动灵活性，也不会出现过大的旷量。设计过程中特意将构件的壁厚做了等厚处理，主体壁厚统一为2.5mm，既避免了壁厚不均导致的注塑成型缩痕问题，也在保证结构强度的前提下尽可能控制了构件自重，

　　整体重量控制在15g左右，不会给安装基板带来额外的载荷负担。构件的所有棱边都做了R0.3的圆角过渡，没有尖锐的直角结构，一方面可以减少应力集中，在承受交变载荷时降低开裂风险，另一方面也能避免装配过程中划伤操作人员的手部。在实际设备装配场景中，这类支撑件常被用在光电传感器的安装支架、小型气动元件的承载座、实训设备的定位支座等位置，相比一体式的铣削加工件，该结构的造型更适合批量注塑生产，生产效率更高，成本也更低，同时对称式的结构也降低了三维建模过程中的特征绘制难度，建模时只需绘制单侧支脚与半侧主体结构，通过镜像特征即可完成整体造型，特征树逻辑清晰，后续修改尺寸参数时只需调整对应草图的尺寸数值，即可快速衍生出不同安装孔距、

　　不同凸台高度的衍生型号，适配不同的设备安装空间需求。安装边界方面，构件整体的横向最大宽度为32mm，纵向深度为18mm，顶部凸台的高度为12mm，安装时需要在安装面上预留至少35mm*20mm的平整安装区域，上方需要预留至少20mm的操作空间用于穿装顶部的连接件，两侧支脚的外侧与周边其他构件的最小间隙建议不小于3mm，方便紧固螺丝时扳手的操作空间。结构受力层面，底部双支脚的支撑跨度达到28mm，相比单柱式的支撑结构，抗倾覆能力提升40%以上，当顶部受到侧向力时，两个支脚的安装螺丝可以共同承担倾覆力矩，避免构件出现歪斜。中部的U型槽除了避让配套部件之外，还可以作为走线槽使用，小型设备的信号线、气管可以从槽内穿过，让设备内部的布线更规整，避免管线与运动部件发生干涉。
