斜置式带座支撑铰接连接构件

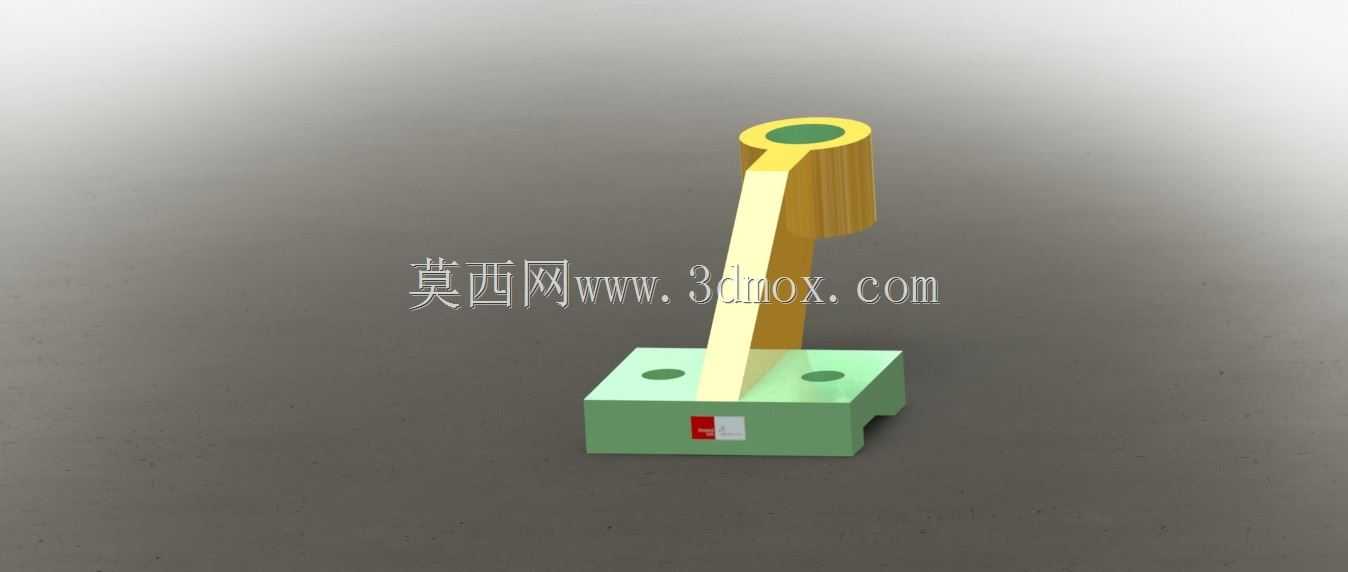

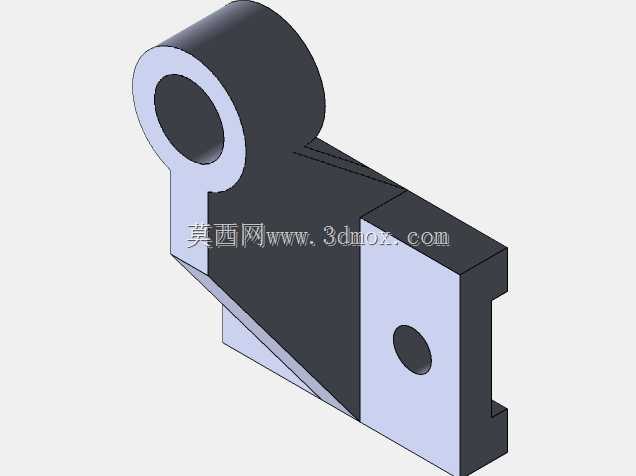

　　该构件属于设备支撑铰接类结构件，常见于轻工自动化生产线的工位姿态调整模块、小型专用工装的角度调节单元，也可作为教学演示类机械结构的实训组件，用于模拟带角度支撑的铰接传动场景。从结构功能来看，底部方块基座为整个构件提供安装基准，基座上开设的两个对称通孔用于穿装紧固件，可将整个构件固定在设备安装面或者工装基板上，基座底部开设的卡槽结构可适配导轨式安装场景，无需额外加工定位台阶即可快速卡入预设安装位，降低现场装配的调整工作量。上部的带孔圆柱端为铰接配合端，内孔可穿装销轴，与摆臂、连杆类活动构件形成转动副，实现相连部件的角度摆动功能，圆柱段的轴向长度可保证铰接配合面的接触长度，避免销轴受力时出现偏载磨损。中间的斜置连接臂为主要传力结构，

　　采用变截面过渡设计，与基座、上部铰接端的衔接位置均做了圆角过渡处理，可有效降低应力集中系数，在承受交变载荷时减少衔接位置的开裂风险，斜臂的倾斜角度经过受力校核，可在预设安装空间内满足相连部件的摆动行程要求，不会在构件摆动过程中与周边安装结构产生运动干涉。设计过程中优先考虑了装配兼容性，基座的安装孔距按照通用工装基板的孔位标准设置，可直接适配市面常见的铝型材工作台、铸铁装配平台的安装孔系，上部铰接端的内孔直径按照标准销轴尺寸系列设计，无需二次加工即可选配对应规格的标准销轴完成装配。从安装边界来看，基座底面为全平面贴合结构，安装时需要保证安装面的平面度公差不低于0.1mm，避免基座锁紧后出现翘曲变形，导致斜臂的受力方向出现偏移；

　　上部铰接端的外圆与斜臂的衔接位置预留了足够的避让空间，安装配套的连杆摆臂时，摆臂的端面不会与斜臂侧面产生摩擦，铰接转动的顺畅度可得到保障。在实际设备应用场景中，这类构件常作为小型翻盖机构的支撑铰接座、检测工位的探头角度调整支架、实训设备的连杆传动支撑件使用，其结构紧凑，占用安装空间小，传力路径直接，不需要额外设计转接件即可完成基础的铰接支撑功能。建模过程中对各配合面的公差做了合理分配，基座安装孔采用基孔制间隙配合，可适配不同公差等级的安装螺栓，上部铰接内孔采用H7公差等级，与标准g6公差的销轴配合时可获得合适的转动间隙，既不会出现卡滞也不会因间隙过大产生晃动。斜臂的截面尺寸根据常见的轻载工况受力计算确定，

　　在承受100N以内的径向载荷时，结构变形量可控制在0.05mm以内，满足多数轻载工装、教学设备的刚度要求，若用于载荷更大的场景，可在不改变安装接口尺寸的前提下适当增加斜臂的截面厚度，提升整体承载能力。构件的各棱边均做了小倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也可以在装配过程中起到导向作用，降低销轴、紧固件的穿装难度。
